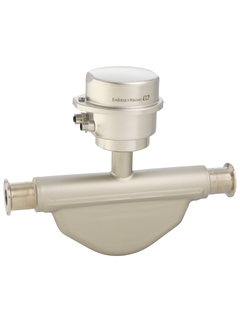

Proline Promass E 100
Coriolis flowmeter

Proline Promass E 100 - Coriolis flowmeter ©Endress+Hauser

Proline Promass E 100 - The Coriolis flowmeter with minimized total cost of ownership and an ultra-compact transmitter

The Coriolis Flow Measuring Principle

Introduction of Proline Web server

The flowmeter with minimized total cost of ownership and an ultra-compact transmitter

The robust Promass E has a long standing reputation as cost-efficient solution accurately measuring liquids and gases in a wide range of standard applications. Its ultra-compact transmitter delivers full performance on the smallest footprint and enables seamless system integration, making Promass E 100 the preferred choice for skid builders, equipment manufacturers and system integrators. Heartbeat Technology ensures compliance and process safety at all times.

  • Преимущества

    • Cost-effective – multi-purpose device; an alternative to conventional volumetric flowmeters

    • Fewer process measuring points – multivariable measurement (flow, density, temperature)

    • Space-saving installation – no in/outlet run needs

    • Space-saving...

  • Область применения

    • Measuring principle operates independently of physical fluid properties such as viscosity or density

    • Accurate measurement of liquids and gases for a wide range of standard applications.

    Device properties

    • Compact dual-tube sensor

    • Medium temperature up...

Характеристики и спецификации

Назад

Details

  • Принцип измерения

    Кориолисовые расходомеры

  • Заголовок для изделия

    Расходомер с низкой стоимостью владения и сверхкомпактным преобразователем. Точное измерение жидкостей и газов в широком спектре областей стандартного применения.

  • Функции датчика

    Экономичность – многоцелевое устройство; альтернатива обычным объемным расходомерам. Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Компактный монтаж – нет необходимости в прямых входных или выходных участках. Компактный двухтрубный датчик. Температура среды до +150 °C (+302°F).

  • Особенности преобразователя

    Компактный преобразователь – полная функциональность при малых размерах. Быстрая настройка и локальное управление без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер. Встроенные функции верификации – технология Heartbeat. Прочный сверхкомпактный корпус преобразователя. Высокий класс защитного исполнения: IP69.

  • Диапазон номинальных диаметров

    DN 8...80 (⅜...3")

  • Смачиваемые материалы

    Измерительная трубка: 1.4539 (904L)
    Соединение: 1.4404 (316/316L)

  • Измеряемые параметры

    Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, приведенная плотность, концентрация

  • Макс. погрешность измерения

    Массовый расход (жидкость): ±0,15 % (стандарт), ±0,10 % (опция)

    Объемный расход (жидкость): ±0,15 %
    Массовый расход (газ): ±0,75 %
    Плотность (жидкость): ±0,0005 г/см³

  • Диапазон измерения

    0...180000 кг/ч (0...6600 фунт/мин)

  • Макс. рабочее давление

    PN 100, класс 600, 63K

  • Диапазон температур продукта

    –40...+150 °C (–40...+302 °F)

  • Диапазон окружающей температуры

    Стандартное исполнение: -40...+60 °C (-40...+140 °F)
    Опция: -50 – +60 °C (-58 – +140°F)

  • Материал корпуса сенсора

    1.4301 (304), коррозионностойкий

  • Материал корпуса преобразователя

    Компактное исполнение: AlSi10Mg, с покрытием
    Компактное/сверхкомпактное исполнение: 1.4301 (304)

  • Степень защиты

    Стандартное исполнение: IP66/67, защитная оболочка типа 4X
    Опция: IP69

  • Дисплей/Настройка

    Доступна установка 4-строчного дисплея с подсветкой (без локального управления)
    Возможна настройка посредством веб-браузера и управляющего ПО

  • Выходные сигналы

    4...20 мА HART (активный)
    Импульсный/частотный/переключающий выход (пассивный)

  • Входные сигналы

    Нет

  • Цифровая связь

    HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET

  • Источник питания

    20...30 В пост. тока

  • Сертификаты на взрывозащиту

    ATEX, IECEx, cCSAus, INMETRO, NEPSI

  • Безопасность изделия

    Маркировка CE, C-Tick, EAC

  • Метрологические нормативы и сертификаты

    Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)

    Функция Heartbeat Technology соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2008 – Раздел 7.6 a (Аттестация TÜV)

  • Морские сертификаты и нормативы

    LR approval

  • Сертификаты и нормативы по давлению

    PED, CRN

  • Сертификаты на материалы

    Сертификат на материал 3.1

  • Гигиенические сертификаты и нормативы

    3A, EHEDG

  • Принцип измерения

    Кориолисовые расходомеры

  • Заголовок для изделия

    Расходомер с низкой стоимостью владения и сверхкомпактным преобразователем. Точное измерение жидкостей и газов в широком спектре областей стандартного применения.

  • Функции датчика

    Экономичность – многоцелевое устройство; альтернатива обычным объемным расходомерам. Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Компактный монтаж – нет необходимости в прямых входных или выходных участках. Компактный двухтрубный датчик. Температура среды до +150 °C (+302°F).

  • Особенности преобразователя

    Компактный преобразователь – полная функциональность при незначительных габаритах. Быстрая настройка и локальное управление без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер. Встроенная имитационная самопроверка – технология Heartbeat. Прочный сверхкомпактный корпус преобразователя. Высокий класс защитного исполнения: IP69.

  • Диапазон номинальных диаметров

    DN 8...80 (⅜...3")

  • Смачиваемые материалы

    Измерительная трубка: 1.4539 (904L)
    Соединение: 1.4404 (316/316L)

  • Измеряемые параметры

    Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, приведенная плотность, концентрация

  • Макс. погрешность измерения

    Массовый расход (жидкость): ±0,15 % (стандарт), ±0,10 % (опция)

    Объемный расход (жидкость): ±0,15 %

    Массовый расход (газ): ±0,75 %

    Плотность (жидкость): ±0,0005 г/см³

  • Диапазон измерения

    0...180000 кг/ч (0...6600 фунт/мин)

  • Макс. рабочее давление

    PN 100, класс 600, 63K

  • Диапазон температур продукта

    –40...+150 °C (–40...+302 °F)

  • Диапазон окружающей температуры

    Стандартное исполнение: –40...+60 °C (–40...+140 °F)
    Опция: –50...+60 °C (–58...+140 °F)

  • Материал корпуса сенсора

    1.4301 (304), коррозионностойкий

  • Материал корпуса преобразователя

    Компактное исполнение: AlSi10Mg, с покрытием
    Компактное/сверхкомпактное исполнение: 1.4301 (304)

  • Степень защиты

    Стандартное исполнение: IP66/67, защитная оболочка типа 4X
    Опция: IP69

  • Дисплей/Настройка

    Доступна установка 4-строчного дисплея с подсветкой (без локального управления)
    Возможна настройка посредством веб-браузера и управляющего ПО

  • Выходные сигналы

    4...20 мА HART (активный)
    Импульсный/частотный/переключающий выход (пассивный)

  • Входные сигналы

    Нет

  • Цифровая связь

    HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET

  • Источник питания

    20...30 В пост. тока

  • Сертификаты на взрывозащиту

    ATEX, IECEx, cCSAus, INMETRO, NEPSI

  • Безопасность изделия

    Маркировка CE, C-Tick, EAC

  • Метрологические нормативы и сертификаты

    Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)

    Функция Heartbeat Technology соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2008 – Раздел 7.6 a (Аттестация TÜV)

  • Морские сертификаты и нормативы

    LR approval

  • Сертификаты и нормативы по давлению

    PED, CRN

  • Сертификаты на материалы

    Сертификат на материал 3.1

  • Гигиенические сертификаты и нормативы

    3-A, EHEDG
