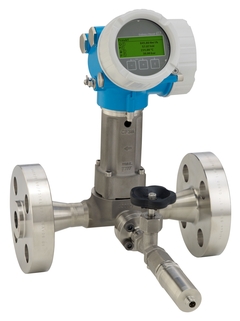

Расходомер вихревой
Prowirl O 200

Вихревой

Flowmeter optimized for requirements of high-pressure mating pipes.
Better process control – integrated temperature and pressure measurement for steam and gases.
The specialist for applications with high process pressure.

Increased mechanical integrity for flow measurement – special sensor design. Same accuracy down to Re 10 000 – most linear Vortex meter body. Long-term stability – robust drift-free capacitive sensor.
Saturated steam mass flow up to PN 250 (Class 1500). Full compliance with NACE (MR0175/MR0103). Flexible positioning of pressure cell.

Convenient device wiring – separate connection compartment. Safe operation – no need to open the device due to display with touch control, background lighting. Проверка без прерывания процесса - технология Heartbeat .
Модуль дисплея с функцией передачи данных. Прочный корпус с двумя отсеками. Безопасность предприятия: международные сертификаты (SIL, взрывоопасные зоны).

DN 15...300 (½...12")

Измерительная трубка: 1.4408 (CF3M)
Датчик DSC: UNS N07718, аналогично сплаву Alloy 718, 2.4668
Присоединение к процессу: 1.4404/F316/F316L

Объемный расход, массовый расход, скорректированный объемный расход, расход энергии, разность расхода энергии, температура

Объемный расход (жидкость): ±0,75 %
Объемный расход (пар, газ): ±1,00 %
Массовый расход (насыщенный пар): ±1,7% (с термокомпенсацией); ±1,5% (с термокомпенсацией/компенсацией по давлению)
Массовый расход (перегретый пар, газ): ±1,5 (с термокомпенсацией/компенсацией по давлению); ±1,7% (с термокомпенсацией + внешней компенсацией давления)
Массовый расход (жидкость): ±0,85%

Жидкость: 0,1...1700 м³/ч (0,061...1000 фунт³/мин)
в зависимости от среды: вода при 1 бар абс., 20 °C (14,5 psi a, 68° F)
Пар, газ: 0,52...22 000 м³/ч (0,31...13000 фунт³/мин)
в зависимости от среды: пар при 180 °C, 10 бар (356 °F, 145 psi a); воздух при 25 °C, 4,4 бар абс. (77 °F, 63,8 psi a)

PN 250, класс 1500, 40K

Стандартное исполнение: –40 ... +260 °C (–40 ... +500 °F)
Исполнение для высоких/низких температур (опция): –200 ... +400 °C (–328 ... +752 °F)

Компактное исполнение (стандартный вариант): –40...+80 °C (–40...+176 °F)
Компактное исполнение (опция): –50...+80 °C (–58...+176 °F)
Раздельное исполнение (стандартный вариант): –40...+85 °C (–40...+185 °F)
Раздельное исполнение (опция): –50...+85 °C (–58...+185 °F)

Корпус клеммного отсека датчика: AlSi10Mg, с покрытием; 1.4408 (CF3M)

AlSi10Mg, с покрытием; 1.4404 (316L)

Компактное исполнение: IP66/67, защитная оболочка типа 4X
Датчик в раздельном исполнении: IP66/67, защитная оболочка типа 4X
Преобразователь в раздельном исполнении: IP66/67, защитная оболочка типа 4X

4‐строчный сенсорный дисплей с подсветкой (наружное управление)
Настройка посредством локального дисплея и управляющего ПО
Доступен выносной дисплей

4...20 мА HART (пассивный)
4...20 мА (пассивный)
Импульсный/частотный/переключающий выход (пассивный)

4...20 мА (пассивный)

HART, PROFIBUS PA, FOUNDATION Fieldbus

12...35 В пост. тока (4...20 мА HART с импульсным/частотным/переключающим выходом или без него)
12...30 В пост. тока (4...20 мА HART, 4...20 мА)
12...35 В пост. тока (4...20 мА HART, импульсный/частотный/переключающий выход, вход 4...20 мА)
9...32 В пост. тока (PROFIBUS PA, импульсный/частотный/переключающий выход)

ATEX, IECEx, cCSAus, JPN, EAC

CE, C-TICK, EAC

Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно IEC 61511

Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV SÜD)

ABS, LR, BV

PED, CRN

Сертификат на материал 3.1l
NACE MR0175/MR0103, PMI (по запросу); только для класса 900/1500: тестирование сварки согласно ISO 15614‐1, аналогично ASME IX (по запросу)
