Краткие характеристики
-
Макс. погрешность измерения
Volume flow: ±2% o.r. above DN200
-
Диапазон измерения
0 to 15 m/s (0 to 50 ft/s)
-
Диапазон температур продукта
–40 to +80 °C (–40 to +176 °F)
-
Макс. рабочее давление
N/A
-
Смачиваемые материалы
Insertion system:
Sensor holder 1.4301 (304), 1.4404 (316L)
Sensor housing 1.4301 (304), 1.4404 (316L)
Область применения

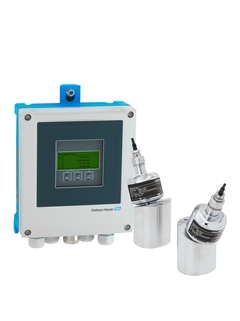

Prosonic Flow I 400 combines insertion sensor technology with the benefits of our Proline 400 transmitters, such as Heartbeat Technology for safe process monitoring and web server access for easy installation and operation. Welded directly into the pipe wall, Prosonic Flow I 400 is especially suitable for large pipelines such as water distribution lines and projects where a fixed device installation is necessary.
The measuring principle is independent of density and conductivity
Bidirectional flow measurement of water and wastewater
Device properties:
Supports two parallel measurement paths
For large diameters: DN 200 to 4000 (8 to 160")
Medium temperatur: –40 to +80 °C (–40 to +176 °F)
Transmitter housing made of durable polycarbonate or aluminium
Remote version for wall mounting
Integrated data logger: measured values monitoring
Преимущества
-
Low capital investment – cost-effectiveness increases with pipe diameter (up to DN 4000/160")
-
Long-term stable signal – maintenance-free direct installation of the sensor into the medium
-
Process transparency – diagnostic capability
-
Safe operation – no need to open the device due to display with touch control, background lighting
-
Full remote access – web server
-
Integrated diagnostics, verification and monitoring – Heartbeat Technology
Видео
Выбор варианта Extended
-
Высокотехнологичные продукты
- Функциональность и удобство
Технический уровень
Простота
-
Стандартные продукты
- Надежность, прочность и неприхотливость
Технический уровень
Простота
-
Высокотехнологичные продукты
- Функциональность и удобство
Технический уровень
Простота
-
Специализированные продукты
- Для требовательных областей применения
Технический уровень
Простота
Вариативность
| Выбор категории FLEX | Технический уровень | Простота |
|---|---|---|
Выбор варианта Fundamental Выполнение основных измерительных задач |
Технический уровень
|
Простота
|
Выбор варианта Lean Простое управление основными процессами |
Технический уровень
|
Простота
|
Выбор варианта Extended Оптимизация процессов с помощью инновационных технологий |
Технический уровень
|
Простота
|
Выбор варианта Xpert Управление самыми сложными областями применения |
Технический уровень
|
Простота
Вариативность |
Loading alternative products
Ранняя версия
Примеры успешного применения
%20-%20CS01637X.jpg "Фотография водного резервуара в Марбахе (Германия)")
Вас также может заинтересовать
42
документы
-
-
Техническая информация (TI)
Proline Prosonic Flow I 400
Ультразвуковой времяпролетный расходомер
EN RU 11/01/2022Язык:
Русский
Версия:
11/01/2022
Размер файла:
3.3 MB
Имя файла:
TI01567DRU_0121-00.pdf
-
-
-
Руководство по эксплуатации (BA)
Proline Prosonic Flow I 400
Расходомер-счетчик ультразвуковой HART
EN RU 11/01/2022Язык:
Русский
Версия:
11/01/2022
Размер файла:
6.7 MB
Имя файла:
BA02085DRU_0121-00.pdf
-
-
-
Параметр устройства (GP)
Proline Prosonic Flow I 400
Ultrasonic time-of-flight flowmeter HART
EN RU 11/01/2022Язык:
Английский
Версия:
11/01/2022
Размер файла:
2 MB
Имя файла:
GP01166DEN_0121-00.pdf
-
-
-
Краткое руководство по эксплуатации (KA)
Proline 400
Электронный преобразователь расходомера-счетчика ультразвукового HART
EN RU 11/01/2022Язык:
Русский
Версия:
11/01/2022
Размер файла:
2.8 MB
Имя файла:
KA01510DRU_0121-00.pdf
-
-
-
Краткое руководство по эксплуатации (KA)
Proline Prosonic Flow I
Расходомер-счетчик ультразвуковой
EN RU 11/01/2022Язык:
Русский
Версия:
11/01/2022
Размер файла:
1.1 MB
Имя файла:
KA01511DRU_0121-00.pdf
-
-
-
Руководство по монтажу (EA)
Pipe mounting set
Proline 400, 500-digital
EN RU 15/12/202131/07/202002/08/201901/02/2017Язык:
Английский
Версия:
15/12/2021
Размер файла:
503.9 KB
Имя файла:
EA01195DA2_0421-00.pdf
-
-
-
Руководство по монтажу (EA)
Replacing the Display module
Promag 400 Index C, Prosonic Flow 400
EN RU 15/12/202101/06/202001/03/201807/02/2014Язык:
Английский
Версия:
15/12/2021
Размер файла:
642.9 KB
Имя файла:
EA01096DA2_0421-00.pdf
-
-
-
Руководство по монтажу (EA)
Replacing Small Parts
Promag 10, 400, 500, Promag 800 Index B, Promag 800Index C, Cubemass, Promag, Promass, Prosonic Flow, t-mass 400, 500-digital
EN RU 15/12/202101/05/202101/04/202101/06/202002/08/2019Язык:
Английский
Версия:
15/12/2021
Размер файла:
1.2 MB
Имя файла:
EA01024DA2_1121-00.pdf
-
-
-
Руководство по монтажу (EA)
Replacing the Components for the Transmitter
Promag, Prosonic Flow 400, Promag 800 Index C, Promag, Promass, Prosonic Flow, t-mass 500-digital
EN RU 15/12/202101/11/202101/04/202101/06/202002/08/2019Язык:
Английский
Версия:
15/12/2021
Размер файла:
2 MB
Имя файла:
EA01094DA2_1121-00.pdf
-
-
-
Руководство по монтажу (EA)
Replacing the Display Protection
Promag 400, 800 Index C, Prosonic Flow 400, Promag, Promass, Prosonic Flow, t-mass 400, 500-digital
EN RU 15/12/202101/06/202002/08/201901/03/201801/08/2016Язык:
Английский
Версия:
15/12/2021
Размер файла:
475.8 KB
Имя файла:
EA01093DA2_0621-00.pdf
-
-
-
Руководство по монтажу (EA)
Replacing the sensor, sensor holder, Installation set
Prosonic Flow P 500, I, W 400
EN RU 15/12/202101/08/2021Язык:
Английский
Версия:
15/12/2021
Размер файла:
1.3 MB
Имя файла:
EA01368DA2_0221-00.pdf
-
-
-
Руководство по монтажу (EA)
Replacing the electronics
Promag 400 Index C, Prosonic Flow 400
EN RU 15/12/202101/11/202101/06/202001/07/201901/03/2018Язык:
Английский
Версия:
15/12/2021
Размер файла:
1.9 MB
Имя файла:
EA01099DA2_0721-00.pdf
-
-
-
Руководство по монтажу (EA)
Activating application packages, switching the I/O function, upgrading with additional I/O hardware
Promag, Promass, Prosonic Flow 300, 400, 500, 500-digital, t-mass 300, 500-digital
EN RU 15/12/202101/08/202131/07/202002/08/201901/08/2018Язык:
Английский
Версия:
15/12/2021
Размер файла:
921.9 KB
Имя файла:
EA01164DA2_0621-00.pdf
-
-
-
Руководство по монтажу (EA)
Replacing connection board electronics compact and remote
Promag 400 Index C, Prosonic Flow 400
EN RU 15/12/202101/11/202101/06/202001/07/201901/03/2018Язык:
Английский
Версия:
15/12/2021
Размер файла:
1.5 MB
Имя файла:
EA01098DA2_0621-00.pdf
-
-
-
Руководство по монтажу (EA)
Replacing Spare Parts
CNG-, LNG-, LPGmass, Proline 100, 300, 400 Index C,500, 500-digital, Prosonic Flow E 100, Prosonic Flow E Heat, Prosonic Flow, t-ma ss 300, 400, 500, 500-digital
EN RU 15/12/202101/06/202101/06/202002/08/201902/01/2019Язык:
Английский
Версия:
15/12/2021
Размер файла:
1.9 MB
Имя файла:
EA01018DA2_1421-00.pdf
-
-
-
Руководство по монтажу (EA)
Weather Protection
Proline 400, 800, 500-digital
EN RU 15/12/202131/07/202005/08/201901/01/2017Язык:
Английский
Версия:
15/12/2021
Размер файла:
508.5 KB
Имя файла:
EA01191DA2_0421-00.pdf
-
-
-
Руководство по монтажу (EA)
Replacing the transmitter
Prosonic Flow 400
EN RU 15/12/2021Язык:
Английский
Версия:
15/12/2021
Размер файла:
1016.6 KB
Имя файла:
EA01373DA2_0121-00.pdf
-
-
-
Руководство по монтажу (EA)
Permanent Coupling Pads
Prosonic Flow 91W, 93P, W 400, P 500
EN RU 15/12/202101/08/202116/09/2019Язык:
Английский
Версия:
15/12/2021
Размер файла:
580.7 KB
Имя файла:
EA01256DA2_0321-00.pdf
-
-
-
Руководство по монтажу (EA)
Kit wireless antenna for extended range
Promag, Promass, Prosonic Flow 300, 400, 500, 500-digital, t-mass 300, 500-digital
EN RU 28/03/202201/06/202131/07/202005/08/201902/01/2019Язык:
Английский
Версия:
28/03/2022
Размер файла:
1.3 MB
Имя файла:
EA01238DA2_0622-00.pdf
-
-
-
Специальная документация (SD)
DIN SPEC 91406
Automatic identification of physical objects
EN RU 01/12/202101/11/2021Язык:
Английский
Версия:
01/12/2021
Размер файла:
643.4 KB
Имя файла:
SD02825DEN_0221-00.pdf
-
Поиск запчастей по номеру на чертеже
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Комплект соединит.клеммы, 400
-
Блок разъемов
Номер чертежаКод заказа4571228789 -
-
Плата подключ.+S-DAT,Prosonic Flow 400
-
Память
Номер чертежаКод заказа4071540053 -
-
Электр. модуль Prosonic Flow 400
-
Электронный
Номер чертежаКод заказа30XPD0092- -
-
Эл.мод. T-DAT, 100/300/400/500/500 цифр.
-
Память
Номер чертежаКод заказа3971185788 -
-
Дисплей.модуль, 4-пров., 400
-
Дисплей
Номер чертежаКод заказа50XPD0017- -
-
Комплект крышка, поликарбонат
-
Крышка
Номер чертежаКод заказа2071408508 -
-
Набор крышка, алюм., 400, 500 цифров.
-
Крышка
Номер чертежаКод заказа2071384170 -
-
Комплект 10 крышк. уплотн., поликарб.
-
Уплотнение
Номер чертежаКод заказа2571278077 -
-
Набор 10 проклад.крышк,алюм,400,500цифр.
-
Уплотнение
Номер чертежаКод заказа2571278078 -
-
Комплект для монтажа,Prosonic Flow I 400
-
дополнительные запчасти
Код заказаDK9016- -
-
Запасная метка RFID
-
дополнительные запчасти
Код заказаXPRFID- -
-
Набор защита дисплея, 400, 500 цифров.
Номер чертежаКод заказа8271228792 -
Крышка для защиты от пог.400/800/500 циф
Код заказа71343504 -
Компл.монтаж.на трубу,преобр.400/500циф.
Код заказа71346427 -
Беспроводная антенна, расш.диапазон
Код заказа71351317
