Краткие характеристики
-
Погрешность
класс 2 согласно IEC 60584
-
Макс. рабочее давление (статическое)
при 20 °C: 1 бар (15 psi)
-
Диапазон рабочих температур
Тип K:
-40 C ... 1300 C
Тип J:
-40 C ... 750 C
Тип N:
-40 C ... 1150 C
Тип S:
0 C ... 1600 C
Тип R:
0 C ... 1600 C
Тип B:
600 C ... 1600 C -
Максимальная длина по запросу
до 4000,00 мм (157,48'')
Область применения

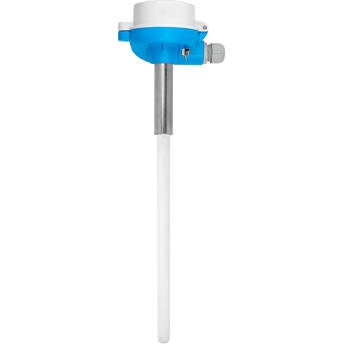

Платинородиевые термопары с керамическими термогильзами применяются для высокотемпературных точек измерения. Термогильзы, изготовленные из жаростойких материалов, служат для защиты чувствительного элемента термопары от механических и коррозионных воздействий рабочей среды в процессе эксплуатации и существенно продлевают срок службы используемых датчиков.
Термопара применяется в сталеплавильных процессах, для измерения температуры дымовых газов в промышленных печах и пр. Состоит из сменной термопары с одиночным или двойным чувствительным элементом и керамической термогильзы.
Рабочий диапазон: до +1650 °C
Преимущества
Долгий срок службы благодаря использованию инновационных материалов для термогильз с улучшенной стойкостью к коррозионным и механическим воздействиям рабочих сред
Высокая долговременная стабильность благодаря надежной защите "горячего спая" и электродов термопары термогильзами, выполненными из непористых материалов
Удобный подбор исполнения термопары благодаря широкому опциональному набору
Сокращение ремонтно-эксплуатационных затрат модульной конструкции и сменным запасным частям
15
документы
-
-
Техническая информация (TI)
Omnigrad S TAF11, TAF12x, TAF16 Technical information
High temperature assemblies With metal or ceramic thermowells Adjustable process connection Thermocouple sensor types J, K, N, R, S, B
EN RU 12/11/201325/01/201216/06/201101/09/2004Язык:
Русский
Версия:
12/11/2013
Размер файла:
677.2 KB
Имя файла:
TI00251tru_ti-doc-flex.pdf
-
-
-
Руководство по монтажу (EA)
High temperature thermometers TAF11, TAF12x
Unwrapping the safety seal for flanged ceramic thermometers
EN RU 20/01/2020Язык:
Английский
Версия:
20/01/2020
Размер файла:
125 KB
Имя файла:
EA01291TA2_0120.pdf
-
-
-
Специальная документация (SD)
Device viewer
Technical documentation in other languages
Язык:
Английский
Версия:
14/07/2021
Размер файла:
478.5 KB
Имя файла:
SD02429R09EN_0121.pdf
-
-
-
Направление (FA)
Temperature measurement
Thermometers and transmitters for the process industry
EN RU 03/05/2022Язык:
Английский
Версия:
03/05/2022
Размер файла:
47.5 MB
Имя файла:
FA00006Ten_2122.pdf
-
-
-
Направление (FA)
Temperaturmesstechnik
Thermometer und Transmitter für die Prozessindustrie
Язык:
Немецкий
Версия:
17/02/2020
Размер файла:
5.8 MB
Имя файла:
FA00006Tde_2020.pdf
-
-
-
Направление (FA)
温度計
プロセス産業向けの温度計 および伝送器
Язык:
Японский
Версия:
17/02/2020
Размер файла:
38.9 MB
Имя файла:
FA00006TJA_2020.pdf
-
-
-
Направление (FA)
Mesure de température
Capteurs et transmetteurs pour les industries de process
Язык:
French
Версия:
20/12/2019
Размер файла:
11.3 MB
Имя файла:
FA00006TFR-1919-PVTEMP-BD.pdf
-
-
-
Направление (FA)
Catálogo medición temperatura
Termómetros y transmisores para la industria de proceso
Язык:
Испанский
Версия:
20/04/2018
Размер файла:
5.5 MB
Имя файла:
FA00006Tes_Catalogo Temperatura_1818.pdf
-
-
-
CM (журнал для заказчиков)
Trait d'union 56 - Edition Process
Le Journal d'Information Endress+Hauser France
Язык:
French
Версия:
21/06/2013
Размер файла:
1.2 MB
Имя файла:
EH_TU56_Process_VBD.pdf
-
-
-
Декларация производителя
Product family: Process TC heavy duty
Product root: TAF11- Declaration number: HE_00483_01.17 Manufacturer specification: RoHS
Язык:
Английский
Версия:
13/03/2017
Размер файла:
161.4 KB
Имя файла:
HE_00483_01.17 China RoHs TAF11.pdf
-
Поиск запчастей по номеру на чертеже
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Terminal head only on request
-
дополнительные запчасти
-
-
GCP арматура G11/2 M d.35 316Ti
-
дополнительные запчасти
Код заказа60022497 -
-
Уплотнения, дляTA30A/TA30D
-
дополнительные запчасти
Код заказа71182602 -
-
Крепежный набор для TMT8х/7х (европ.)
-
дополнительные запчасти
Код заказа71044061 -
-
Insert TPC100
-
дополнительные запчасти
Код заказаTPC100- -
-
iTEMP TMT181, Head Transmitter PCP
-
дополнительные запчасти
Код заказаTMT181- -
-
iTEMP TMT84, Transmitter PA
-
дополнительные запчасти
Код заказаTMT84- -
-
iTEMP TMT85, Transmitter FF
-
дополнительные запчасти
Код заказаTMT85- -
-
Commubox FXA195
-
дополнительные запчасти
Код заказаFXA195- -
-
Configuration Kit TXU10
-
дополнительные запчасти
Код заказаTXU10- -
-
Readwin 2000 Operation + Read. software
-
дополнительные запчасти
Код заказаREADWIN- -
-
iTEMP TMT71, Transmitter 4-20mA
-
дополнительные запчасти
Код заказаTMT71- -
-
iTEMP TMT72, Transmitter HART
-
дополнительные запчасти
Код заказаTMT72- -
-
iTEMP TMT182, Head Transmitter HART
-
дополнительные запчасти
Код заказаTMT182- -
-
iTEMP TMT82, Transmitter HART
-
дополнительные запчасти
Код заказаTMT82- -
-
Овальный фланец по DIN EN 50446 23mm
Номер чертежаКод заказаB60000516 -
Овальный фланец по DIN43734, труба 33mm
Номер чертежаКод заказаB60000517 -
Обжимной фиттинг G 3/4" 22,5мм
Код заказа60020836 -
Обжимной фитинг G1 1/2", 22,5мм
Код заказа60021425 -
Обжимной фитинг G 1", 22,5мм
Код заказа60021757
