Краткие характеристики
-
Погрешность
-50...75 °C: < 0,5 K
(-58...167 °F: < 0,9 °F)
75...150 °C: < 0,65 K
(167...302 °F: < 1,2 °F) -
Диапазон рабочих температур
-50...150 °C (-58...302 °F)
Область применения
Экономичность, компактность, надежность, простота в монтаже и эксплуатации – вот требования, предъявляемые к современной измерительной технике. Данный температурный датчик полностью соответствуют этим требованиям. Разработан для надежного измерения и мониторинга температуры процессов; несколько вариантов исполнения: с одним или двумя переключающими выходами, а также с одним переключающим выходом и одним стандартизированным аналоговым выходом 4/20мА. Вибростойкие тонкопленочные чувствительные элементы гарантируют высочайшую безопасность эксплуатации.

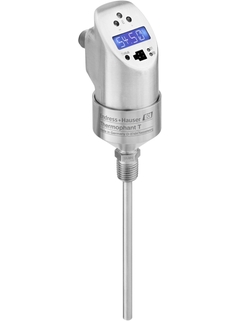

Предельный сигнализатор температуры для мониторинга, отображения и контроля температуры процесса в диапазоне от -50 до 150 °C. Thermophant T TTR 31- доступен с резьбовым или муфтовым соединением.
Электронные исполнения:
Один релейный выход PNP
Два релейных выхода PNP
2 x релейных выхода PNP или один релейный выход PNP и выход 4 ... 20 мА (активный)
Преимущества
Встроенная электроника переключения для мониторинга и контроля процесса
Высокая воспроизводимость и долговременная стабильность
Функциональная проверка и вывод информации через светодиоды и цифровой дисплей
Платиновый температурный датчик, обеспечивающий длительную стабильную работу (Pt100 класса точности A в соответствии с IEC 60751)
Высокая точность в общем диапазоне температур окружающей среды и малое время отклика
Управление и визуализация с помощью ПК и программы настройки FieldCare или ReadWin® 2000
Соответствие DESINA
