Deltabar S FMD78 - Дифференциальное давление

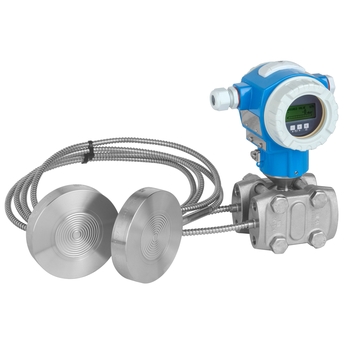

Преобразователь давления измерительный – Deltabar S FMD78

Преобразователь дифференциального давления с двумя разделительными диафрагмами для измерения перепада давления и уровня.

FMD78
please wait
Идет загрузка цены
Цены временно недоступны
Price on request
from CHF ??.-
  • Принцип измерения

    Дифференциальное давление

  • Характеристики

    Цифровой преобразователь с металлической измерительной диафрагмой со специальным уплонением диафрагмы
    Модульная конструкция
    Длительная стабильность
    Повышенная надежность за счет функций самодиагностики
    Вторичная защитная оболочка

  • Напряжение питания

    4...20 мА HART
    10,5...45 В пост. тока (исполнение для безопасных зон):
    Ex ia: 10,5...30 В пост. тока
    PROFIBUS PA:
    9...32 В пост. тока (исполнение для безопасных зон)
    FOUNDATION Fieldbus:
    9...32 В пост. тока (исполнение для безопасных зон)

  • Погрешность

    0,075% + влияние уплонения диафрагмы

  • Длительная стабильность

    0.08 % от верхнего значения диапазона в год
    0.14 % от верхнего значения диапазона за 5 лет
    0.27 % от верхнего значения диапазона за 10 лет

  • Рабочая температура

    -70°C...400°C

  • Температура окружающей среды

    -50°C...85°C
    (-58°F...185°F)

  • Рабочий диапазон

    100 мбар...40 бар
    (40 дюймов вод. ст...600 psi)

  • Наименьший калибруемый шаг шкалы

    5 мбар (0,075 фунт/кв. дюйм)

  • Сопротивление вакуума

    50 мбар (0,73 psi)

  • Макс. ширина перенастройки диапазона измерения

    100:1

  • Макс. избыточное давление

    160 бар
    (2400 psi)

  • Присоединение к процессу

    Разделительная диафрагма (Pancake, резьба)
    Фланцы (DIN, ASME)
    Гигиенические соединения
    Tri-Clamp ISO2852

  • Гигиеническое присоединение к процессу

    Tri-Clamp
    DIN11851
    NEUMO
    Varivent
    SMS
    DRD
    Универсальный переходник

  • Материал мембраны процесса

    316L, AlloyC,
    Тантал,
    Золото-родий
    PTFE

  • Материал прокладки

    Нет, приваренная разделительная диафрагма

  • Заполняющая жидкость:

    Силиконовое масло,
    Инертное масло,
    Растительное масло
    Низкотемпературное масло
    Высокотемпературное масло

  • Материал корпуса

    316L, литой алюминий

  • Связь

    4...20 мА HART
    PROFIBUS PA
    FOUNDATION Fieldbus

  • Сертификаты/Разрешения

    ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI, EAC

  • Сертификаты безопасности

    SIL
    WHG/Защита от перелива

  • Сертификаты на конструкцию

    NACE MR0175
    EN10204-3.1

  • Гигиенические сертификаты

    3A, FDA

  • Морской сертификат

    GL/ABS

  • Доп. информация

    Диагностические функции
    Мембрана TempC

  • Замена

    PMD78B

  • Принцип измерения

    Дифференциальное давление

  • Характеристики/Применение

    Цифровой преобразователь с металлической измерительной диафрагмой со специальным уплонением диафрагмы
    Модульная конструкция
    Длительная стабильность
    Повышенная надежность за счет функций самодиагностики
    Вторичная защитная оболочка

  • Доп.информация

    Мембрана TempC

  • Питание / Коммуникация

    4...20 мА HART:
    10,5...45В DC
    Ex ia: 10,5...30В DC
    PROFIBUS PA /
    FOUDATION Fieldbus:
    9...32В DC

  • Погрешность

    0,075% + влияние уплотнения диафрагмы

  • Длительная стабильность

    0,05% от верхнего значения диапазона в год

  • Температура окружающей среды

    -50°C...85°C
    (-58°F...185°F)

  • Рабочая температура

    -40°C...400°C
    (-40°F...752°F)

  • Рабочее давление абс. / макс. предел избыточного давления

    160бар

  • Диапазон измерения давления

    100мбар...40бар

  • Смачиваемые части

    Alloy C276
    316L
    Monel
    Тантал

  • Присоединение к процессу

    Уплотнения диафрагм (плоские, резьбовые)
    Фланцы(DIN, ASME)
    Tri-Clamp ISO2852
    Гигиенические присоединения

  • Гигиеническое присоединение к процессу

    Tri-Clamp
    DIN11851
    NEUMO
    Varivent
    SMS
    DRD
    Универсальный переходник

  • Макс. значение измерения

    400м для воды

  • Связь

    4...20 мА HART
    PROFIBUS PA
    FOUNDATION Fieldbus

  • Сертификаты/Нормативы

    ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI, EAC

  • Сертификаты безопасности

    SIL

  • Сертификат по конструкции

    EN10204-3.1
    NACE MR0175, MR0103

  • Гигиенические сертификаты

    3A, EHEDG

  • Морской сертификат

    GL/ABS

  • Опции

    Модуль памяти HistoROM/M-Dat
    4х-строчный дисплей
    корпус из нержавеющей стали или алюминия
    Раздельное исполнение корпуса

  • Замена

    PMD78B

  • Диапазон применения

    Измерительная ячейка:
    Металлическая сварная
