Краткие характеристики
-
Рабочая температура
-40°C ... 150°C
-
Рабочее давление абс. / макс. предел избыточного давления
Вакуум ... 25 бар
-
Мин. плотность измеряемого продукта
200 г/л
Область применения

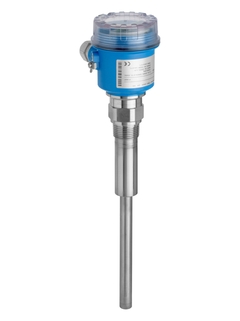

Soliphant T FTM20 - датчик предельного уровня для работы с мелкозернистыми или крупнозернистыми сыпучими продуктами. Различные исполнения обеспечивают разнообразие применений датчика. Доступны сертификаты на применение в запыленных и взрывоопасных средах.
Soliphant FTM20 — это датчик предельного уровня для работы с мелкозернистыми или крупнозернистыми неожиженными сыпучими материалами. Разнообразие конструкций означает, что устройство имеет широкий спектр применения. Также имеются сертификаты для использования в пыльных и опасных зонах.
Присоединение к процессу: резьба
Температура: -40 ... +150°C
Давление: -1 ... +40 бар
Международные сертификаты взрывозащиты, защита от перелива WHG, морские сертификаты
Преимущества
Калибровка не требуется, простой ввод в эксплуатацию (подключи и работай)
На измерение не влияют налипания или внешняя вибрация.
Простая и быстрая пусконаладка, калибровка не требуется
Нет механически двужущихся частей, соответственно, нет необходимости в техническом обслуживании
Материал датчика 316L, устойчив к истиранию даже при работе со строительными материалами.
Пластиковый корпус с крышкой со смотровым стеклом, состояние переключателя видно снаружи;

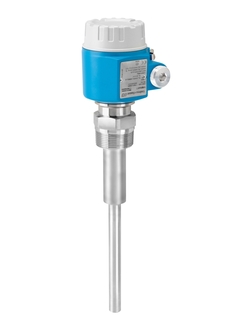

также доступен алюминиевый корпусНе подвержен влиянию шумов потока
Видео
Выбор варианта Fundamental
-
Простые продукты
- Легкий выбор, установка и управление
Технический уровень
Простота
-
Стандартные продукты
- Надежность, прочность и неприхотливость
Технический уровень
Простота
-
Высокотехнологичные продукты
- Функциональность и удобство
Технический уровень
Простота
-
Специализированные продукты
- Для требовательных областей применения
Технический уровень
Простота
Вариативность
| Выбор категории FLEX | Технический уровень | Простота |
|---|---|---|
Выбор варианта Fundamental Выполнение основных измерительных задач |
Технический уровень
|
Простота
|
Выбор варианта Lean Простое управление основными процессами |
Технический уровень
|
Простота
|
Выбор варианта Extended Оптимизация процессов с помощью инновационных технологий |
Технический уровень
|
Простота
|
Выбор варианта Xpert Управление самыми сложными областями применения |
Технический уровень
|
Простота
Вариативность |
Loading alternative products
Ранняя версия
Примеры успешного применения
28
документы
-
-
Техническое описание (TI)
Soliphant T FTM20, FTM21 Technical Information
Robust point level switch for bulk solids,
also for dust incendive hazard areasEN RU 31/08/201808/01/201813/07/201708/12/2016Язык:
Русский
Версия:
31/08/2018
Размер файла:
912 KB
Имя файла:
TI00389FRU_1518.pdf
-
-
-
Краткая инструкция (KA)
Exchange of electronic insert on Soliphant T FTM20, FTM21
Exchange of electronic insert on Soliphant T FTM20, FTM21
EN RU 19/05/2021Язык:
Английский
Версия:
19/05/2021
Размер файла:
177.3 KB
Имя файла:
KA00621FA2_0909.pdf
-
-
-
Краткая инструкция (KA)
Soliphant T FTM20, FTM21 Руководство по эксплуатации
Датчик предельного уровня
EN RU 08/01/201813/07/201708/12/201630/09/2004Язык:
Русский
Версия:
08/01/2018
Размер файла:
1.5 MB
Имя файла:
KA00227FRU_1518.pdf
-
-
-
Краткая инструкция (KA)
KA Soliphant T FTM20
Датчик уровня сыпучих материалов
Вибрационный принцип измеренияEN RU 15/08/2023Язык:
Русский
Версия:
15/08/2023
Размер файла:
442.4 KB
Имя файла:
KA01669FRU_0123-00.pdf
-
-
-
Указания по взрывозащите (XA)
XA Soliphant T FTM20, FTM21
Ex ta/tb IIIC T135 °C Da/Db
EN RU 06/02/2024Язык:
Английский
Версия:
06/02/2024
Размер файла:
401 KB
Имя файла:
XA01681FEN_0323-00.pdf
-
-
-
Указания по взрывозащите (XA)
Soliphant T FTM20, FTM21
ATEX, IECEx:
Ex ta/tb IIIC Da/DbEN RU 02/08/202113/04/201614/03/201301/11/201101/08/2004Язык:
Английский
Версия:
02/08/2021
Размер файла:
405.9 KB
Имя файла:
XA00300FEN_1621.pdf
-
-
-
Указания по взрывозащите (XA)
XA Soliphant T FTM20, FTM21
Ex ta/tb IIIC T135 °C Da/Db X
EN RU 15/12/202530/07/2018Язык:
Русский
Версия:
15/12/2025
Размер файла:
413.5 KB
Имя файла:
XA01420FRU_0322-00.pdf
-
-
-
Указания по взрывозащите (XA)
Safety Instructions Soliphant T FTM20, FTM21
Ex ta/tc IIIC T170°C Da/Db
IECEx KEM07.0043EN RU 14/03/201301/04/2007Язык:
Английский
Версия:
14/03/2013
Размер файла:
134.2 KB
Имя файла:
XA00424FA3_1313.pdf
-
-
-
Указания по взрывозащите (XA)
Soliphant T FTM20, FTM21
II 1/2 D Ex ta/tb IIIC Da/Db
Язык:
Английский
Версия:
16/09/2021
Размер файла:
396 KB
Имя файла:
XA02703FEN_0121-00.pdf
-
-
-
Указания по взрывозащите (XA)
Safety Instructions Soliphant T FTM20, FTM21
DIP A20/22 T170°C IP66
GYJ13.1033 (NEPSI)EN RU 16/04/2013Язык:
Английский
Версия:
16/04/2013
Размер файла:
241.7 KB
Имя файла:
XA00434FB2_1313.pdf
-
-
-
Области действия (FA)
レベル計 総合カタログ
液体および粉体アプリケーション向けレベル計・レベルスイッチ
Язык:
Японский
Версия:
23/12/2025
Размер файла:
33.9 MB
Имя файла:
FA00001FJA_2625_Level meter comprehensive catalog.pdf
-
-
-
Области действия (FA)
Misura di livello
Misura di livello
Panoramica dei prodotti per applicazioni in liquidi e solidi sfusiЯзык:
Итальянский
Версия:
03/03/2023
Размер файла:
46.9 MB
Имя файла:
FA00001F00IT2522.pdf
-
-
-
Брошюра о компетенции (CP)
Point level detection in liquids and bulk solids
Selection and engineering guide
Язык:
Английский
Версия:
19/02/2025
Размер файла:
13.4 MB
Имя файла:
CP00007F00EN1925.pdf
-
-
-
Брошюра о компетенции (CP)
Grenzstanddetektion in Flüssigkeiten und Schüttgütern
Auswahl- und Projektierungshilfe
Язык:
Немецкий
Версия:
19/02/2025
Размер файла:
13.5 MB
Имя файла:
CP00007F00DE1925.pdf
-
-
-
Брошюра о компетенции (CP)
Catálogo soluciones esenciales
Alta calidad a precios competitivos
Язык:
Испанский
Версия:
16/01/2017
Размер файла:
8.9 MB
Имя файла:
CP01266Z.pdf
-
-
-
Декларация изготовителя
Product family: Cerabar, Cerabar M, Cerabar S, Ceraphant, Deltabar, Deltabar M, Deltabar S, Deltapilot M, Fieldgate, Gammapilot, Lev elflex, Liquicap M, Liquicap T, Liquiphant, Liquiphant FailSafe, Liquiphant M, Liquipoint, Liquipoint T, Liquitrend, Micropilot, Mic ropilot S, Minicap, Fermentation monitor, Prosonic M, Prosonic S, Prosonic T, Solicap M, Solicap S, Soliphant M, Soliphant T, Spare parts level, Strahlenschutzbehälter, System & Gauging, Tankvision, Waterpilot
Product root: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FHX40-, FHX50-, FHX50B-, FMB50-, FMB51-, FMB52-, FMB53-, FMD71-, FMD7
2-, FMD77-, FMD78-, FMG50-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMP56-, FMP57-, FMR10-, FMR10B-,
FMR20-, FMR20B-, FMR30B-, FMR43-, FMR50-, FMR51-, FMR52-, FMR53-, FMR532-, FMR54-, FMR540-, FMR56-, FMR57-, FMR60B-, FMR62B-, FMR63
B-, FMR66B-, FMR67B-, FMU30-, FMU40-, FMU41-, FMU42-, FMU44-, FMX11-, FMX21-, FTC260-, FTC262-, FTI51-, FTI52-, FTI55-, FTI56-, FTI7
7-, FTL31-, FTL33-, FTL41-, FTL43-, FTL50H-, FTL51B-, FTL51H-, FTL62-, FTL63-, FTL64-, FTL80-, FTL81-, FTL85-, FTM20-, FTM21-, FTM50
-, FTM51-, FTM52-, FTW23-, FTW31-, FTW32-, FTW33-, FWR30-, NMR81-, NMR84-, NMS80-, NMS81-, NMS83-, NMT532-, NMT539-EN RU 14/03/2025Язык:
Английский
Версия:
14/03/2025
Размер файла:
623.3 KB
Имя файла:
HE_02099_01.25.pdf
-
-
-
Декларация изготовителя
Product family: Liquiphant, Liquiphant M, Liquiphant S, Soliphant M, Soliphant T
Product root: FTL31-, FTL33-, FTL41-, FTL50-, FTL50H-, FTL51-, FTL51B-, FTL51H-, FTL62-, FTL64-, FTL70-, FTL71-, FTM20-, FTM21-, FTM
50-, FTM51-
Declaration number: HE_01109_05.24
Manufacturer specification: Food hygiene
Additional information: China FCM, China Food Contact Materials, GB 4806.9, GB4806Язык:
Английский
Версия:
21/08/2024
Размер файла:
485 KB
Имя файла:
HE_01109_05.24.pdf
-
-
-
Декларация изготовителя
Product family: Soliphant T
Product root: FTM20-
Declaration number: HE_00846_01.17
Manufacturer specification: RoHS
Additional information: China-RoHSЯзык:
Китайский
Версия:
25/08/2017
Размер файла:
139.5 KB
Имя файла:
HE_00846_01.17_China-RoHS_Soliphant_T_OTM20.pdf
-
-
-
Декларация изготовителя
Product family: Soliphant T
Product root: FTM20-
Declaration number: HE_00844_01.17
Manufacturer specification: RoHS
Additional information: China-RoHSЯзык:
Китайский
Версия:
25/08/2017
Размер файла:
139.4 KB
Имя файла:
HE_00844_01.17_China-RoHS_Soliphant_T_FTM20.pdf
-
-
-
Декларация соответствия требованиям FDA
Product family: Soliphant T
Product root: FTM20-, FTM21-
Declaration number: FDA_00207_01.19
FDA specification: Negative attestationEN RU 13/02/2019Язык:
Английский
Версия:
13/02/2019
Размер файла:
289.6 KB
Имя файла:
FDA_00207_01.19 Soliphant T FTM2x.pdf
-
Поиск запчастей по номеру на чертеже
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
крышка F16 прозрачн., уплотн.
-
Крышка
Номер чертежаКод заказа2052025790 -
-
крышка F18 алюм., уплотн.
-
Крышка
Номер чертежаКод заказа2052005910 -
-
крышка F13/17/18 алюм.,смотр. окно,упло
-
Крышка
Номер чертежаКод заказа2052027693 -
-
Набор упл. EPDM,крышка F13/17/18/27,5шт
-
Уплотнение
Номер чертежаКод заказа2152004277 -
-
уплотн. кольцо 71.0x3.55 EPDM, 5 штук
-
Уплотнение
Номер чертежаКод заказа2152004137 -
-
эл.модуль FEM22, PNP 10-45VDC
-
Электронный
Номер чертежаКод заказа3052025688 -
-
эл.модуль FEM24 DPDT 19-253VAC/55VDC
-
Электронный
Номер чертежаКод заказа3052025691 -
-
Диагностический разъем FTL5x, FTM5x
-
дополнительные запчасти
Код заказа71036514 -
-
Уплот.кольцо 28.17x3.53 VMQ, FDA, 5шт
-
дополнительные запчасти
Код заказа52014472 -
-
Защитный козырек для F13/F17/F18/F27
Код заказа71040497 -
Защитная крышка корпуса F16
Код заказа71127760 -
Муфта скользящая R1-1/2 SS для FTM21
Код заказа52023313 -
Муфта скользящая R1-1/2 SS, FTM21, давл.
Код заказа52023312 -
Муфта скользящая NPT1-1/2 SS, FTM21
Код заказа52024578 -
Муфта скользящая NPT1-1/2 SS, FTM21, дав
Код заказа52025090
