Принцип измерения

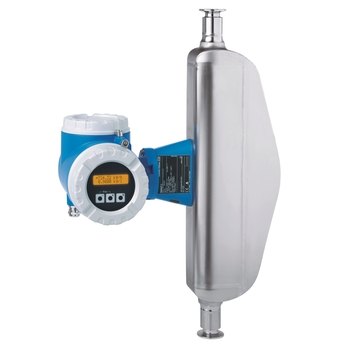

Кориолисовые расходомеры
-
Заголовок для продукта
Специальное решение для фармацевтической отрасли, с преобразователем в компактном или раздельном исполнении. Предназначен для применения в стерильных условиях в фармацевтической отрасли.
-
Функции датчика
Высочайшее качество процесса – полное соответствие промышленным требованиям. Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Компактный монтаж – нет необходимости в прямых входных или выходных участках. Соответствие требованиям стандартов ASME BPE, 3A и EHEDG; низкое содержание дельта-феррита. Измерительная трубка из стали 1.4435 (316L) с электронной полировкой.
-
Особенности преобразователя
Экономичность — конструкция, разработанная для стандартных применений Безопасная работа — на дисплей выводится легко читаемая информация о процессе. Полное соответствие промышленным требованиям —IEC/EN/NAMUR. 2-строчный дисплей с фоновой подсветкой и кнопочным управлением. Доступно компактное и раздельное исполнение прибора.
-
Диапазон номинальных диаметров
DN 8...50 (⅜...2")
-
Смачиваемые материалы
Измерительная трубка: 1.4435 (316L)
Присоединение: 1.4435 (316L); 1.4404 (316/316L) -
Измеряемые параметры
Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, эталонная плотность
-
Макс. погрешность измерения
Массовый расход (жидкость): ±0,15 %
Объемный расход (жидкость): ±0,15 %
Массовый расход (газ): ±0,5 %
Плотность (жидкость): ±0,0005 г/см³ -
Диапазон измерения
0...70000 кг/ч (0...2570 фунт/мин)
-
Макс. рабочее давление
PN 63, класс 300, 40K
-
Диапазон температур продукта
–50...+200 °C (–58...+392 °F)
-
Диапазон окружающей температуры
Стандартное исполнение: –20...+60 °C (–4...+140 °F)
Опция: -40...+60 °C (-40...+140 °F) -
Материал корпуса сенсора
1.4301 (304), коррозионно-устойчивый
-
Материал корпуса преобразователя
Литой алюминий с порошковым покрытием
1.4301 (304), листовой
CF3M (316L), литой -
Степень защиты
IP67, защитная оболочка типа 4X. Преобразователь в раздельном исполнении: IP67, защитная оболочка типа 4X
-
Дисплей/Настройка
2-строчный дисплей с подсветкой, с нажимными кнопками
Настройка посредством локального дисплея и управляющего ПО -
Выходные сигналы
3 выхода:
0...20 мА (активный)/4...20 мА (активный/пассивный)
Импульсный/частотный/релейный выход (пассивный) -
Входные сигналы
Входной сигнал состояния
-
Цифровая связь
HART
PROFIBUS PA -
Источник питания
16...62 В пост. тока
85...260 В пер. тока (45...65 Гц)
20...55 В пер. тока (45...65 Гц) -
Сертификаты на взрывозащиту
ATEX, IECEx, FM, CSA, NEPSI
-
Другие сертификаты и нормативы
Сертификат 3.1 на материалы, калибровка произведена на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025), NAMUR, SIL
PED, CRN
3-A, FDA, ASME BPE, ISPE -
Безопасность изделия
Маркировка CE, C-tick, EAC
-
Функциональная безопасность
Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511
-
Метрологические нормативы и сертификаты
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/ГОСТ Р МЭК 17025), NAMUR
-
Сертификаты и нормативы по давлению
PED, CRN
-
Сертификаты на материалы
Материал 3.1
-
Гигиенические сертификаты и нормативы
3-A, FDA, ASME BPE, ISPE
-

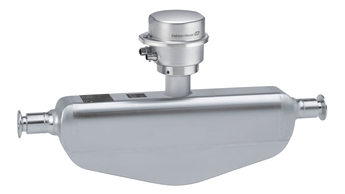

Принцип измерения
Кориолисовые расходомеры
-
Заголовок для продукта
Специальное решение для биологических областей применения, с преобразователем в компактном или раздельном исполнении. Предназначен для применения в стерильных условиях в биологической промышленности.
-
Функции датчика
Высочайшее качество процесса – полное соответствие промышленным требованиям. Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Компактный монтаж – нет необходимости в прямых входных или выходных участках. Соответствие требованиям стандартов ASME BPE, 3A и EHEDG; низкое содержание дельта-феррита. Измерительная трубка из стали 1.4435 (316L) с электронной полировкой.
-
Особенности преобразователя
Экономичность — конструкция, разработанная для стандартных применений Безопасная работа — на дисплей выводится легко читаемая информация о процессе. Полное соответствие промышленным требованиям —IEC/EN/NAMUR. 2-строчный дисплей с фоновой подсветкой и кнопочным управлением. Доступно компактное и раздельное исполнение прибора.
-
Диапазон номинальных диаметров
DN 8...50 (⅜...2")
-
Смачиваемые материалы
Измерительная трубка: 1.4435 (316L)
Присоединение: 1.4435 (316L); 1.4404 (316/316L) -
Измеряемые параметры
Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, эталонная плотность
-
Макс. погрешность измерения
Массовый расход (жидкость): ±0,15 %
Объемный расход (жидкость): ±0,15 %
Массовый расход (газ): ±0,5 %
Плотность (жидкость): ±0,0005 г/см³ -
Диапазон измерения
0...70000 кг/ч (0...2570 фунт/мин)
-
Макс. рабочее давление
PN 63, класс 300, 40K
-
Диапазон температур продукта
–50...+200 °C (–58...+392 °F)
-
Диапазон окружающей температуры
Стандартное исполнение: –20...+60 °C (–4...+140 °F)
Опция: -40...+60 °C (-40...+140 °F) -
Материал корпуса сенсора
1.4301 (304), коррозионно-устойчивый
-
Материал корпуса преобразователя
Литой алюминий с порошковым покрытием
1.4301 (304), листовой
CF3M (316L), литой -
Степень защиты
IP67, защитная оболочка типа 4X. Преобразователь в раздельном исполнении: IP67, защитная оболочка типа 4X
-
Дисплей/Настройка
2-строчный дисплей с подсветкой, с нажимными кнопками
Настройка посредством локального дисплея и управляющего ПО -
Выходные сигналы
3 выхода:
0...20 мА (активный)/4...20 мА (активный/пассивный)
Импульсный/частотный/релейный выход (пассивный) -
Входные сигналы
Входной сигнал состояния
-
Цифровая связь
HART
PROFIBUS PA -
Источник питания
16...62 В пост. тока
85...260 В пер. тока (45...65 Гц)
20...55 В пер. тока (45...65 Гц) -
Сертификаты на взрывозащиту
ATEX, IECEx, FM, CSA, NEPSI
-
Другие сертификаты и нормативы
Сертификат 3.1 на материалы, калибровка произведена на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025), NAMUR, SIL
PED, CRN
3-A, FDA, ASME BPE, ISPE -
Безопасность изделия
Маркировка CE, C-tick, EAC
-
Функциональная безопасность
Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511
-
Метрологические нормативы и сертификаты
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/ГОСТ Р МЭК 17025), NAMUR
-
Сертификаты и нормативы по давлению
PED, CRN
-
Сертификаты на материалы
Материал 3.1
-
Гигиенические сертификаты и нормативы
3-A, FDA, ASME BPE, ISPE
-

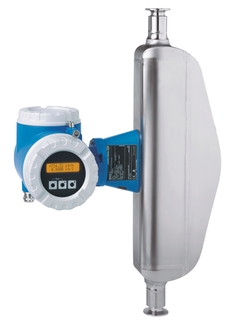

Принцип измерения
Кориолисовые расходомеры
-
Характеристики/Область применения
Кориолисовый массовый расходомер, соответствующий стандартам ASME BPE, ISPE, FDA, 3-A
-
Температура окружающей среды
-20...+65°C
-
Рабочая температура
-50...+200°C
-
Рабочее давление абс.
PN 16...40
Cl 150...300
JIS 20...40K -
Смычиваемые части
316L/1.4435
-
Выходные сигналы
4...20мА
Импульсно-частотный
Сигнал состояния -
Сертификаты/Разерешения
ATEX
FM
CSA IECEx TIIS NEPSI
-

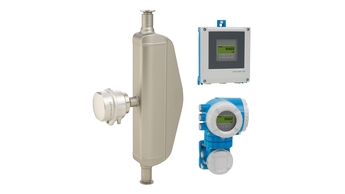

Принцип измерения
Кориолисовые расходомеры
-
Заголовок для продукта
Специальное решение для биологических областей применения, с преобразователем в компактном или раздельном исполнении. Предназначен для применения в стерильных условиях в биологической отрасли.
-
Функции датчика
Высочайшее качество процесса – полное соответствие промышленным требованиям. Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Компактный монтаж – не требуются прямые входные и выходные участки. Соответствие требованиям стандартов ASME BPE, 3A и EHEDG; низкое содержание дельта-феррита. Измерительная трубка из стали 1.4435 (316L) с электрополировкой.
-
Особенности преобразователя
Экономичный – конструкция специально для стандартных областей применения. Безопасная работа — на дисплей выводится легко читаемая информация о процессе. Полное соответствие промышленным требованиям —IEC/EN/NAMUR. 2-строчный дисплей с подсветкой, с нажимными кнопками. Прибор в компактном или раздельном исполнении.
-
Диапазон номинальных диаметров
DN 8...50 (⅜...2")
-
Смачиваемые материалы
Измерительная трубка: 1.4435 (316L)
Соединение: 1.4435 (316L); 1.4404 (316/316L) -
Измеряемые параметры
Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, приведенная плотность
-
Макс. погрешность измерения
Массовый расход (жидкость): ±0,15 %
Объемный расход (жидкость): ±0,15 %
Массовый расход (газ): ±0,5 %
Плотность (жидкость): ±0,0005 г/см³ -
Диапазон измерения
0...70000 кг/ч (0...2570 фунт/мин)
-
Макс. рабочее давление
PN 63, класс 300, 40K
-
Диапазон температур продукта
–50...+200 °C (–58...+392 °F)
-
Диапазон окружающей температуры
Стандарт: –20...+60 °C (–4...+140 °F)
Опция: –40...+60 °C (–40...+140 °F) -
Материал корпуса сенсора
1.4301 (304), коррозионностойкий
-
Материал корпуса преобразователя
Литой алюминий с порошковым покрытием
1.4301 (304), листовой
CF3M (316L), литой -
Степень защиты
IP67, защитная оболочка типа 4X. Преобразователь в раздельном исполнении: IP67, защитная оболочка типа 4X
-
Дисплей/Настройка
2-строчный дисплей с подсветкой, с нажимными кнопками
Настройка посредством локального дисплея и управляющего ПО -
Выходные сигналы
3 выхода:
0...20 мА (активный)/4...20 мА (активный/пассивный)
Импульсный/частотный/переключающий выход (пассивный) -
Входные сигналы
Вход для сигнала состояния
-
Цифровая связь
HART
PROFIBUS PA -
Источник питания
16...62 В пост. тока
85...260 В перем. тока (45...65 Гц)
20...55 В перем. тока (45...65 Гц) -
Сертификаты на взрывозащиту
ATEX, IECEx, FM, CSA, NEPSI
-
Безопасность изделия
Маркировка CE, C-Tick, EAC
-
Функциональная безопасность
Функциональная безопасность согласно ГОСТ Р МЭК 61508, применимо для обеспечения безопасности согласно ГОСТ Р МЭК 61511
-
Метрологические нормативы и сертификаты
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025), NAMUR
-
Сертификаты и нормативы по давлению
PED, CRN
-
Сертификаты на материалы
Материал 3.1
-
Гигиенические сертификаты и нормативы
3-A, FDA, ASME BPE, ISPE
-
-
Техническое описание (TI)
Proline Promass 80P, 83P Technical Information
-
Техническое описание (TI)
Версия на английском языке - 04/2015New version available in EnglishThe specialist for life sciences with extended transmitter functionality
EN RU 01/04/201515/12/201005/11/201025/01/201009/07/2009Язык:
Английский
Версия:
01/04/2015
Размер файла:
1.4 MB
Имя файла:
TI00078DEN_1415.pdf
-
-
-
