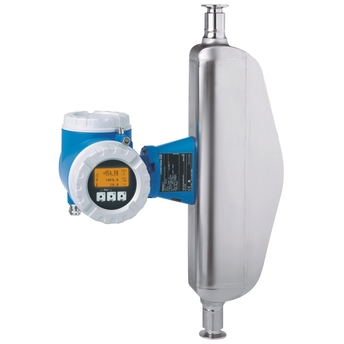

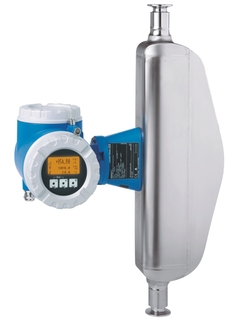

Proline Promass 83P
Кориолисовый расходомер

Proline Promass 83P ©Endress+Hauser

Специализированное решение с расширенным функционалом для использования в фармацевтической промышленности

В Promass P сочетается высокая точность расходомеров с трубами изогнутой формы и дренируемость приборов с прямыми трубами. Преобразователь Promass 83 имеет сенсорное управление и четырехстрочный дисплей. Обладает расширенным функционалом, таким как наличие программного обеспечения для налива и дозирования, расширенной диагностикой или функцией измерения концентрации. Promass 83P обеспечивает высокую точность измерения в стерильных условиях с высокими требованиями в фармацевтической промышленности.

  • Преимущества

    • Выбор материала согласно рекомендациям ASME BPE и BN2, EN 1.4435/ASTM 316L, низкое содержание дельта-феррита

    • Смачиваемые поверхности: Ra макс = 0,76 мкм или Ra макс = 0,38 мкм с электронной полировкой

    • Аккредитованная калибровка измерения расхода согласно...

  • Область применения

    Кориолисовый принцип измерения расхода не завист от таких физических свойств измеряемого продукта, как вязкость и плотность.

    • Высокоточное измерение расхода в процессах фармацевтической промышленности.

    • Рабочая температура до +200 °C и давление до 63...

Характеристики и спецификации

Назад

Details

  • Принцип измерения

    Кориолисовые расходомеры

  • Заголовок для изделия

    Специальное решение для биологических областей применения с расширенными функциями преобразователя. Предназначен для применения в стерильных условиях в биологической промышленности.

  • Функции датчика

    Высочайшее качество процесса – полное соответствие промышленным требованиям. Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Компактный монтаж – нет необходимости в прямых входных или выходных участках. Соответствие требованиям стандартов ASME BPE и 3-A; низкое содержание дельта-феррита. Измерительная трубка из стали 1.4435 (316L) с электронной полировкой.

  • Особенности преобразователя

    Качество: программное обеспечение для мониторинга заполнения и дозирования, плотности, очистки электродов, а также расширенной диагностики. Гибкие варианты передачи данных – множество видов связи. Автоматическое извлечение данных для обслуживания. 4-строчный дисплей с фоновой подсветкой и сенсорным управлением. Доступно компактное и раздельное исполнение прибора.

  • Диапазон номинальных диаметров

    DN 8...50 (⅜...2")

  • Смачиваемые материалы

    Измерительная трубка: 1.4435 (316L)
    Присоединение: 1.4435 (316L); 1.4404 (316/316L)

  • Измеряемые параметры

    Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, эталонная плотность, концентрация

  • Макс. погрешность измерения

    Массовый расход (жидкость): ±0,1 %
    Объемный расход (жидкость): ±0,1 %
    Массовый расход (газ): ±0,5 %
    Плотность (жидкость): ±0,0005 г/см³

  • Диапазон измерения

    0...70000 кг/ч (0...2570 фунт/мин)

  • Макс. рабочее давление

    PN 63, класс 300, 40K

  • Диапазон температур продукта

    –50...+200 °C (–58...+392 °F)

  • Диапазон окружающей температуры

    Стандартное исполнение: –20...+60 °C (–4...+140 °F)
    Опция: -40...+60 °C (-40...+140 °F)

  • Материал корпуса сенсора

    1.4301 (304), коррозионностойкий

  • Материал корпуса преобразователя

    Литой алюминий с порошковым покрытием
    1.4301 (304), листовой
    CF3M (316L), литой

  • Степень защиты

    IP67, защитная оболочка типа 4X. Преобразователь в раздельном исполнении: IP67, защитная оболочка типа 4X

  • Дисплей/Настройка

    4‐строчный сенсорный дисплей с подсветкой (наружное управление)
    Настройка посредством локального дисплея и управляющего ПО

  • Выходные сигналы

    4 модульных выхода:
    0...20 мА (активный)/4...20 мА (активный/пассивный)
    Импульсный/частотный/релейный выход (пассивный)
    Реле

  • Входные сигналы

    2 модульных входа:
    Входной сигнал состояния
    0...20 мА (активный)/4...20 мА (активный/пассивный)

  • Цифровая связь

    HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus
    RS485, EtherNet/IP

  • Источник питания

    16...62 В пост. тока
    85...260 В пер. тока (45...65 Гц)
    20...55 В пер. тока (45...65 Гц)

  • Сертификаты на взрывозащиту

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • Другие сертификаты и нормативы

    Сертификат 3.1 на материалы, калибровка произведена на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025), NAMUR, SIL
    PED, CRN
    3-A, FDA, ASME BPE, ISPE

  • Безопасность изделия

    Маркировка CE, C-Tick, EAC

  • Функциональная безопасность

    Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511

  • Метрологические нормативы и сертификаты

    Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/ГОСТ Р МЭК 17025), NAMUR

  • Сертификаты и нормативы по давлению

    PED, CRN

  • Сертификаты на материалы

    Материал 3.1

  • Гигиенические сертификаты и нормативы

    3-A, FDA, ASME BPE, ISPE

  • Принцип измерения

    Кориолисовые расходомеры

  • Заголовок для изделия

    Специальное решение для биологических областей применения с расширенными функциями преобразователя. Предназначен для применения в стерильных условиях в биологической промышленности.

  • Функции датчика

    Высочайшее качество процесса – полное соответствие промышленным требованиям. Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Компактный монтаж – нет необходимости в прямых входных или выходных участках. Соответствие требованиям стандартов ASME BPE, 3A и EHEDG; низкое содержание дельта-феррита. Измерительная трубка из стали 1.4435 (316L) с электронной полировкой.

  • Особенности преобразователя

    Качество: программное обеспечение для мониторинга заполнения и дозирования, плотности, очистки электродов, а также расширенной диагностики. Гибкие варианты передачи данных – множество видов связи. Автоматическое извлечение данных для обслуживания. 4-строчный дисплей с фоновой подсветкой и сенсорным управлением. Доступно компактное и раздельное исполнение прибора.

  • Диапазон номинальных диаметров

    DN 8...50 (⅜...2")

  • Смачиваемые материалы

    Измерительная трубка: 1.4435 (316L)
    Присоединение: 1.4435 (316L); 1.4404 (316/316L)

  • Измеряемые параметры

    Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, эталонная плотность, концентрация

  • Макс. погрешность измерения

    Массовый расход (жидкость): ±0,1 %
    Объемный расход (жидкость): ±0,1 %
    Массовый расход (газ): ±0,5 %
    Плотность (жидкость): ±0,0005 г/см³

  • Диапазон измерения

    0...70000 кг/ч (0...2570 фунт/мин)

  • Макс. рабочее давление

    PN 63, класс 300, 40K

  • Диапазон температур продукта

    –50...+200 °C (–58...+392 °F)

  • Диапазон окружающей температуры

    Стандартное исполнение: –20...+60 °C (–4...+140 °F)
    Опция: -40...+60 °C (-40...+140 °F)

  • Материал корпуса сенсора

    1.4301 (304), коррозионностойкий

  • Материал корпуса преобразователя

    Литой алюминий с порошковым покрытием
    1.4301 (304), листовой
    CF3M (316L), литой

  • Степень защиты

    IP67, защитная оболочка типа 4X. Преобразователь в раздельном исполнении: IP67, защитная оболочка типа 4X

  • Дисплей/Настройка

    4‐строчный сенсорный дисплей с подсветкой (наружное управление)
    Настройка посредством локального дисплея и управляющего ПО

  • Выходные сигналы

    4 модульных выхода:
    0...20 мА (активный)/4...20 мА (активный/пассивный)
    Импульсный/частотный/релейный выход (пассивный)
    Реле

  • Входные сигналы

    2 модульных входа:
    Входной сигнал состояния
    0...20 мА (активный)/4...20 мА (активный/пассивный)

  • Цифровая связь

    HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus
    RS485, EtherNet/IP

  • Источник питания

    16...62 В пост. тока
    85...260 В пер. тока (45...65 Гц)
    20...55 В пер. тока (45...65 Гц)

  • Сертификаты на взрывозащиту

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • Другие сертификаты и нормативы

    Сертификат 3.1 на материалы, калибровка произведена на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025), NAMUR, SIL
    PED, CRN
    3-A, FDA, ASME BPE, ISPE

  • Безопасность изделия

    Маркировка CE, C-Tick, EAC

  • Функциональная безопасность

    Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511

  • Метрологические нормативы и сертификаты

    Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/ГОСТ Р МЭК 17025), NAMUR

  • Сертификаты и нормативы по давлению

    PED, CRN

  • Сертификаты на материалы

    Материал 3.1

  • Гигиенические сертификаты и нормативы

    3-A, FDA, ASME BPE, ISPE

  • Принцип измерения

    Кориолисовые расходомеры

  • Характеристики/Область применения

    Кориолисовый массовый расходомер, соответствующий стандартам ASME BPE, ISPE, FDA, 3-A

  • Температура окружающей среды

    -20...+65°C

  • Рабочая температура

    -50...+200°C

  • Рабочее давление абс.

    PN 16...40
    Cl 150...300
    JIS 20...40K

  • Смычиваемые части

    316L/1.4435

  • Выходные сигналы

    4...20мА
    Импульсно-частотный (10кГц)
    Активный/Пассивный
    Релейный/Сигнал состояния

  • Сертификаты/Разерешения

    ATEX
    FM
    CSA IECEx TIIS NEPSI

  • Принцип измерения

    Кориолисовые расходомеры

  • Заголовок для изделия

    The specialist for life sciences with extended transmitter functionality. Dedicated for applications under sterile conditions in the life sciences industry.

  • Функции датчика

    Highest process quality – fully compliant to industry requirements. Fewer process measuring points – multivariable measurement (flow, density, temperature). Space‐saving installation – no in/outlet run needs. ASME BPE, 3-A and EHEDG conform & low delta ferrite. Electropolished measuring tube in 1.4435 (316L).

  • Особенности преобразователя

    Quality – software for filling & dosing, density & concentration, advanced diagnostics. Flexible data transfer options – numerous communication types. Automatic recovery of data for servicing. 4‐line backlit display with touch control. Device in compact or remote version.

  • Диапазон номинальных диаметров

    DN 8 to 50 (⅜ to 2")

  • Смачиваемые материалы

    Measuring tube: 1.4435 (316L)
    Connection: 1.4435 (316L); 1.4404 (316/316L)

  • Измеряемые параметры

    Mass flow, density, temperature, volume flow, corrected volume flow, reference density, concentration

  • Макс. погрешность измерения

    Mass flow (liquid): ±0.1 %
    Volume flow (liquid): ±0.1 %
    Mass flow (gas): ±0.5 %
    Density (liquid): ±0.0005 g/cm³

  • Диапазон измерения

    0 to 70 000 kg/h (0 to 2570 lb/min)

  • Макс. рабочее давление

    PN 63, Class 300, 40K

  • Диапазон температур продукта

    –50 to +200 °C (–58 to +392 °F)

  • Диапазон окружающей температуры

    Standard: –20 to +60 °C (–4 to +140 °F)
    Option: –40 to +60 °C (–40 to +140 °F)

  • Материал корпуса сенсора

    1.4301 (304), corrosion resistant

  • Материал корпуса преобразователя

    Powder‐coated die‐cast aluminium
    1.4301 (304), sheet
    CF3M (316L), cast

  • Степень защиты

    IP67, type 4X enclosure. Remote transmitter: IP67, type 4X enclosure

  • Дисплей/Настройка

    4‐line backlit display with touch control (operation from outside)
    Configuration via local display and operating tools possible

  • Выходные сигналы

    4 modular outputs:
    0‐20 mA (active)/4‐20 mA (active/passive)
    Pulse/frequency/switch output (passive)
    Relay

  • Входные сигналы

    2 modular inputs:
    Status
    0‐20 mA (active)/4‐20 mA (active/passive)

  • Цифровая связь

    HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus
    RS485, EtherNet/IP

  • Источник питания

    DC 16 to 62 V
    AC 85 to 260 V (45 to 65 Hz)
    AC 20 to 55 V (45 to 65 Hz)

  • Сертификаты на взрывозащиту

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • Безопасность изделия

    CE, C-tick, EAC marking

  • Функциональная безопасность

    Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511

  • Метрологические нормативы и сертификаты

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR

  • Сертификаты и нормативы по давлению

    PED, CRN

  • Сертификаты на материалы

    3.1 material

  • Гигиенические сертификаты и нормативы

    3-A, FDA, ASME BPE, ISPE
