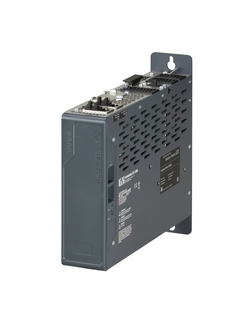

Fieldgate PAM SFG600 ©Endress+Hauser

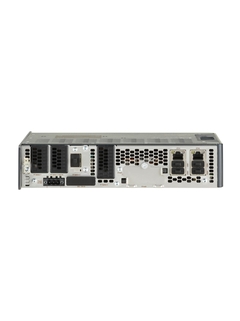

Fieldgate PAM SFG600 rear view ©Endress+Hauser

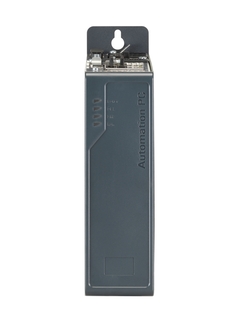

Fieldgate PAM SFG600 front view ©Endress+Hauser

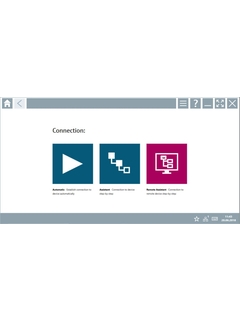

Start screen ©Endress+Hauser

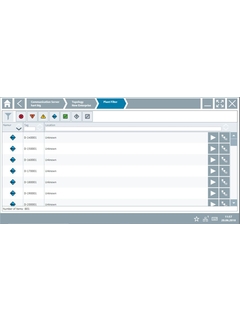

Filter function ©Endress+Hauser

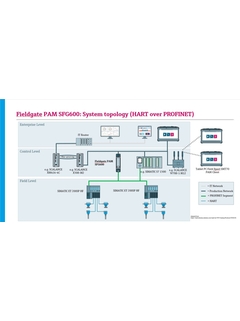

network architecture ©Endress+Hauser
Fieldgate PAM SFG600 + Field Xpert SMT70 ©Endress+Hauser

HART over PROFINET

The Fieldgate PAM SFG600 is a device configuration management gateway and supports HART devices via PROFINET networks. The HART devices must have a unique device TAG. The devices must be in operation with a PROFINET controller and operated via the Siemens assembly ET 200SP with the 4xl 2-wire HART analog modules with HART capabilities. During production, the Fieldgate is configured with the IP address supplied by the customer at the field network interface, and connected to the PROFINET.

  • Преимущества

    • Industrial, robust and fully configured Fieldgate.

    • Easy to connect via Plug and Play.

    • Network complexity is not apparent due to fully automatic network scan for all HART devices connected to the Siemens ET 200SP in PROFINET systems.

    • When used in...

  • Область применения

    The Fieldgate PAM SFG600 enables device configuration for HART devices in PROFINET systems with Siemens ET 200SP HART remote I/O assemblies. Up to 10 user can connect via Field Xpert SMT70 up to 1024 HART devices quickly and easily, without having to...

Характеристики и спецификации

Назад

Details

  • Принцип измерения

    Сетевой шлюз

  • Функция

    Шлюз для управления конфигурацией приборов поддерживает работу с устройствами HART через сети PROFINET

  • ЦПУ

    Процессор Intel Core i5 7300U 2,6 ГГц Dual Core

  • Память

    SO-DIMM DDR4, 8192 МБайт

  • Жесткий диск

    CFast 64 Гб MLC

  • Питание

    24 В пост. тока ± 25 %, SELV

  • Размеры (ШxВxГ)

    221,5 мм x 54 мм x 248,3 мм (8,72 " x 2,12" x 9,77")

  • Протокол передачи данных

    1x Ethernet RJ45 – PROFINET (ETH1)

    1x Ethernet RJ45 – клиент PAM (ETH2)

    1x Ethernet RJ45 – служебный интерфейс (IF Option 2)

  • Системные требования

    Выносные устройства ввода/вывода PROFINET

    Siemens ET200SP IM155-6PN HF

    Код заказа: 6ES7 155-6AU00-0CN0


    Модуль HART с блоком Siemens ET200SP IM 155-6PN HF

    Модуль HART, 4 входа, 2-проводный

    Код заказа: 6ES7 134-6TD00-0CA1

  • Сертификаты

    Маркировка CE

    UL

    CCC (Подача очистителя для функции Chemoclean)
