Термально-массовые расходомеры

Термально-массовые приборы: для прямого измерения массового расхода газов, сжатого воздуха и жидкостей на водной основе

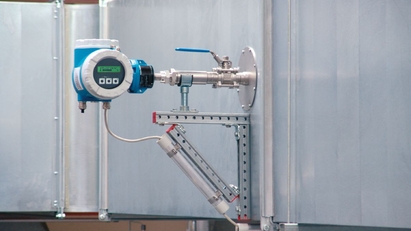

Если для измерения газов необходим широкий динамический диапазон или низкие потери давления, термально-массовые расходомеры являются реальной альтернативой традиционным технологиям — они используются для управления процессами, контроля над потреблением и поставками, определения утечек или мониторинга сетей распределения. Врезное исполнение расходомера позволяет измерять расход в трубопроводах очень большого диаметра или трубах прямоугольного поперечного сечения.

Термально-массовый принцип измерения расхода широко распространен во многих отраслях промышленности:

  • Сжатый воздух (потребление, распределение)

  • Углекислый газ (производство напитков, охлаждение)

  • Аргон (производство стали)

  • Азот и кислород (производство)

  • Природный газ (контроль работы печей и котлов)

  • Воздух и биогаз (например, на очистных сооружениях)

Термально-массовый принцип измерения расхода

Термально-массовый принцип измерения расхода

Газ, контактирующий с нагреваемым температурным датчиком, уносит с собой известную часть тепловой энергии этого датчика.

В термальных расходомерах среда находится в контакте с двумя температурными датчиками PT100. Один датчик обеспечивает опорное значение, представляющее собой температуру самой среды. Второй датчик является подогреваемым элементом, который получает энергии ровно столько, чтобы компенсировать тепловое рассеяние и поддерживать точно заданную разницу температур.

Таким образом, ток в цепи подогрева датчика является измеряемым параметром, определяющим массовый расход газа. Электрический ток, который необходим для поддержания разницы температур, и используется для непосредственного измерения массового расхода.

Преимущества

  • Многопараметрические приборы — прямое измерение и отображение значений массового расхода и температуры среды

  • Отсутствие необходимости в компенсации давления или температуры

  • Широкий динамический диапазон (100:1)

  • Превосходная чувствительность для экономичных приборов

  • Быстрая реакция на перепады расхода
