Краткие характеристики
-
Погрешность
класс 2 по ГОСТ Р МЭК 60584
ASTM E230 и ANSI MC 96.1 -
Время отклика
t50 = 3 с
t90 = 9 с -
Макс. рабочее давление (статическое)
при 20 °C: 90 бар (1305 psi)
-
Диапазон рабочих температур
Тип K:
-270 °C ...1.100 °C
Тип J:
-210 °C ...760 °C
Тип N:
-270 °C …1100 °C
Тип E:
-40 °C …870 °C -
Максимальная длина по запросу
до 13.000,00 мм (511,81'')
Область применения

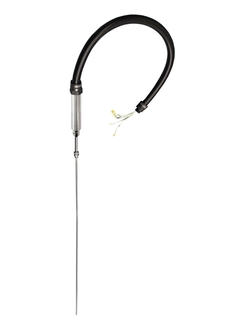

Specially designed for applications where small size of the probe and light weight are crucial. The TMS21 can be highly customized due to its versatility. It can monitor the temperature on a very high number of points along a line just by using one process connection. It is composed of several low diameters thermocouples protected by one overall primary tube thermowell. Two different product configurations are available, with or without flexible upper thermowell-hose (for axial centering).
Light Chemical processes
Преимущества
-
High number of measuring points in a small diameter
-
Low invasiveness temperature profiling probe
-
Easy mounting and cabling
