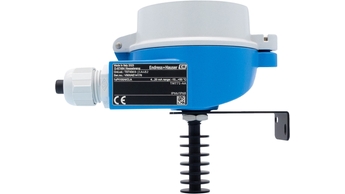

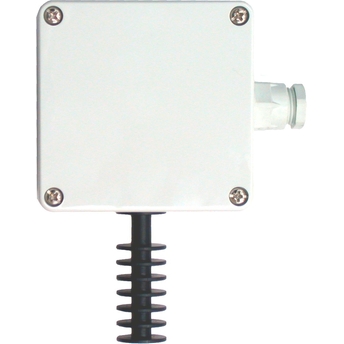

Omnigrad T TST434
Термопреобразователь сопротивления

Универсальная конструкция прибора, подходящая для всех отраслей промышленности

Универсальный термопреобразователь сопротивления TST434 предназначен для измерения температуры окружающего воздуха на улице или в помещении применений в любых отраслях промышленности. Для повышения надежности измерения температуры, термопреобразователь опционально комплектуется нормирующим преобразователем с различными типами прокола передачи данных (4/20мА, HART, Profibus PA, FOUNDATION Fieldbus).

  • Преимущества

    • Высокая степень универсальности, обусловленная модульной конструкцией, в которой используются стандартные клеммные головки, соответствующие DIN EN 50446, и погружные части с любой необходимой погружной длиной

    • Модульность, универсальность конструкции (DIN...

  • Область применения

    • Измерение температуры воздуха на улице или в помещении

    • Диапазон измерений: –50 до +100°C

    • Степень защиты: IP66/68

Характеристики и спецификации

Назад

Details

  • Принцип измерения

    Терморезистор

  • Характеристики / Применение

    метрические размеры

    зонд для измерения температуры окружающей среды

    без шейки

  • Контактный разъем

    TA20A – алюминий – крышка с винтами"

    TA30D – PCB – квадратный корпус

    TA30A – E+H, алюминий – низкая крышка – с дисплеем или без него

    TA30D – E+H, алюминий – высокая крышка

  • Термогильза / защитная трубка

    нет (не предназначен для использования с термогильзой)

  • Внешний диаметр защитной трубки

    20,0 мм (0,79'')

  • Материал защитной трубки/термогильзы

    Алюминий

  • Диапазон рабочих температур

    PT 100:

    -30 °C...100 °C

    (-22 °F...212 °F)

  • Макс. рабочее давление (статическое)

    при 20 °C: 1 бар (15 psi)

  • Погрешность

    класс A согласно IEC 60751

    класс B согласно IEC 60751

  • Встраиваемый нормирующий преобразователь

    да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

  • Взрывозащита

    SIL (только для преобразователя)

Документы / руководства пользователя / программное обеспечение

Аксессуары / Запчасти

Nr
Order code
Specification
    • Order code 71044061

      Крепежн. набор для TMT85/84 EU (европ.)

      2x screws, 2x springs, 2x spring rings, 1x sealing CDI-connector

    • Order code TXU10-

      Комплект для настройки TXU10-

      для ПК-программируемых приборов установ.программа+ПК-интерфейсный кабель с USB-портом

    • Order code TMT180-

      iTEMP TMT180, Преобр.темпер. Pt100

      Преобразоват.темпер., ПК-программируемый Область применения: RTD. 2-проводн. 4-20мA. Срабатывание при отказе: NAMUR NE 43. Монтаж: головка форма B, DIN43729. Регистрация по UL. Морской сертификат (Германский Ллойд).

    • Order code TMT181-

      iTEMP TMT181, встр. преоб. темпер., PCP

      Преобразователь температуры встраиваемый, ПК-программируемый Область применения: RTD, TC, Ом, мВ. 2-провод. 4-20мA, гальванич. изоляция. Срабатывание при отказе: NAMUR NE 43. Монтаж: головка форма B, DIN43729. Регистрация по UL. Морской сертификат (Германский Ллойд).

    • Order code TMT84-

      iTEMP TMT84, Преобразователь PA

      Двухканальный нормирующий преобразователь температуры. Расшир. диагностика: мониторинг датчика. PROFIBUS PA Profile 3.02. Гальваническая изоляция 2кВ. Применение: терморезистор, термопара, Ом, мВ. Потребляемый ток: 11 мА. Монтаж: головка формы B, DIN EN50446. Заводские настройки: CH1: Pt100, 3х-проводная схема, oC. CH2: неактивный. Различный опции конфигурации.

    • Order code FXA195-

      Периферийное устройство FXA195

      Периферийное устройство для подключения полевых устройств с протоколом HART к компьютеру через USB. Настройка полевых устройств с помощью ПО. :: для подключения к искробезопасной сигнальной цепи :: Sil2, IEC61508

    • Order code TMT182-

      iTEMP TMT182, Преобраз. темпер., HART

      Преобразователь температуры встраиваемый, протокол HART. Область применения: RTD, TC, Ом, мВ. 2-провод. 4-20мA, SIL, гальван. изоляция Срабатывание при отказе: NAMUR NE 43. Монтаж: головка форма B, DIN43729. Регистрация по UL. Морской сертификат (Германский Ллойд).

    • Order code READWIN-

      ПО Readwin 2000 управление+считывание

    • Order code TMT85-

      iTEMP® TMT85, Преобразователь, FF

      Преобразователь температуры встраиваемый, два канала ввода данных сенсора и усовершенствован. диагностика для мониторинга сенсора. Протокол FOUNDATION Fieldbus (ITK 5.0.1). гальваническая изоляция 2 кВ (входа сенсора от выхода). Область применения: RTC, TC, Ом, мВ. Потребляемый ток: 11 мА. Монтаж: головка форма B, DIN EN50446. Регистрация по UL, CSA (общ. назначения) CH1: Pt100, 3х-пров., оС. CH2: неактивен. Возможно изменение конфигурации (опционально).

    • Order code TA20A-

      Клеммная головка TA 20A

      Соединительная головка для монтажа измерительной вставки с преобразователем или клеммной коробки. Монтаж с применением арматуры или защит. гильзы. материал:алюминий с эпоксидным покрытием Температура : макс. +100 oC; ATEX: +95 oC.

    • Order code TA30A-

      Соединительная головка TA30A

      Головка датчика температуры ТА30А. Применение: клеммный блок или встраиваемый преобразователь + дополнительный дисплей. Крышка: низкая, шарнирная, с дополнительным окном. Материал: алюминий. Покрытие: полиэстер. Цвет: корпус голубой, крышка серая. Темп. окр. среды: -50...150 oC (корпус). Степень защиты: IP66/68, NEMA 4X (корпус).
