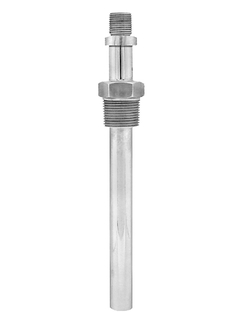

Термогильза Omnigrad TA541

©Endress+Hauser

Для использования с термопреобразователями сопротивления и термопарами в тяжелых промышленных применениях

Она представляет собой защитную металлическую трубку с резьбовым или фланцевым приварным присоединением к процессу. Датчик температуры присоединяется с использованием метрической или внешней резьбы; размеры зависят от диаметра гильзы. Для данного устройства доступен широкий диапазон фланцев различных размеров и материалов, соответствующих распространенным стандартам. Как правило, благодаря этому возможно использование большого количества различных вариантов установки в областях применения со сложными рабочими условиями.

  • Преимущества

    • Форма погружной части может быть прямой или ступенчатой для сокращения времени отклика.

    • Возможен выбор из широкого диапазона размеров трубок, материалов и рабочих соединений

    • Размеры удлинительной и погружной части термогильзы могут быть выбраны в...

  • Область применения

    TA541 - классическая сварная термогильза, изготовленная из металлической трубной заготовки и разработанная для применения с термопреобразователями сопротивления и термопарами в тяжелых промышленных условиях.

Характеристики и спецификации

Назад

Details

  • Принцип измерения

    Сварная термогильза

  • Характеристики / Применение

    метрические размеры

    различные присоединения к процессу

    круглое удлинение

  • Соединительная головка

    внешняя резьба:

    1/2" NPT

    3/4" NPT

    G1/2"

    G3/4"

  • Макс. стандартная погружная длина

    4000 мм (157,48")

  • Присоединение к процессу

    резьба:

    1/2" NPT

    3/4" NPT

    1" NPT

    M20x1,5

    фланец:

    DN25 PN16 B1

    DN25 PN40 B1

    DN40 PN40 B1

    DN50 PN40 B1

    ASME 1" 150 RF

    ASME 1" 300 RF

    ASME 1" 600 RF

    ASME 1 1/2" 150 RF

    ASME 1 1/2" 300 RF

    ASME 1 1/2" 600 RF

    ASME 1 1/2" 600 RTJ

    ASME 1 1/2" 600 RTJ

    ASME 2" 300 RF

    ASME 2" 600 RF

    ASME 2" 300 RTJ

    ASME 2" 600 RTJ

  • Внутренний диаметр защитной гильзы

    1/2" SCH40

    1/2" SCH80

    3/4" SCH40

    3/4" SCH80

  • Материал смачиваемых частей

    1.4401 (316)

  • Шероховатость поверхности смачиваемых частей (Ra)

    < 1,6 мкм (63,00 мкдюйма)

  • Форма наконечника датчика

    прямой

    усеченный

  • Диапазон температуры

    -200...650 °C (-328...1202 °F)

  • Макс. рабочее давление (статическое)

    150 бар (2176 psi)

  • Макс. рабочее давление при температуре +400 °C

    в зависимости от присоединения к процессу
