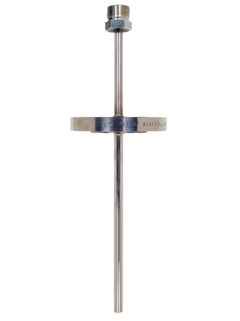

Omnigrad TW13
Сварная (трубная) термогильза

©Endress+Hauser

Термогильза предназначена для защиты термометра от механических и коррозионных воздействий рабочей среды

Термогильза представляет собой металлическую трубку с фланцевым присоединением к процессу и резьбовым присоединением к термометру, имеет удлинительную шейку. Доступен широкий выбор фланцевых присоединений к процессу и материалов погружной части. Внутренний диаметр гильзы подходит для монтажа термометров сопротивления или термопар с диаметром зонда 3 или 6мм.

  • Преимущества

    • Удлинительная шейка, глубина погружения и длина суженной части могут быть выбраны в соответствии с требованиями к процессу

    • Доступно большое количество размеров, материалов и рабочих соединений

    • Дополнительно могут быть изготовлены специальные версии данной...

  • Область применения

    Термогильза TW13 разработана для применения с термометрами сопротивления и термопарами в тяжелых промышленных условиях.

Характеристики и спецификации

Назад

Details

  • Принцип измерения

    Сварная термогильза

  • Характеристики / Применение

    метрические размеры

    DIN 43772, форма 2F/3F

    фланцевое присоединение к процессу

    с горловиной

  • Соединительная головка

    внешняя резьба:

    M24 x 1,5

    '1/2" NPT

  • Макс. стандартная погружная длина

    4000 мм (157,48")

  • Максимальная длина по запросу

    10000 мм (393,7")

  • Присоединение к процессу

    фланец:

    DN15 PN40 B1

    DN25 PN40 B1

    DN40 PN40 B1

    DN50 PN40 B1

    ASME 1" 150 RF

    ASME 1" 300 RF

    ASME 1 1/2" 150 RF

    ASME 2" 150 RF

    ASME 2" 300 RF

  • Внутренний диаметр защитной гильзы

    9 мм (0,35")

    11 мм (0,43")

    12 мм (0,47")

    15 мм (0,59")

  • Материал смачиваемых частей

    1.4404 (316L)

    1.4571 (316Ti)

    2.4816 (Alloy 600)

    2.4819 (Alloy C276)

    PTFE

    PVDF

    Тантал

  • Шероховатость поверхности смачиваемых частей (Ra)

    < 1,6 мкм (63,00 мкдюйма)

  • Форма наконечника датчика

    прямой

    усеченный

    суженный

  • Диапазон температуры

    -200...1100 °C (-328...2012 °F)

  • Макс. рабочее давление (статическое)

    50 бар (725 psi)

  • Макс. рабочее давление при температуре +400 °C

    в зависимости от присоединения к процессу
