Краткие характеристики
-
Диапазон измерения
k=0,01: 0-20 мкСм/см
k= 0,1: 0-200 мкСм/см -
Рабочая температура
-30 ... 160 °C (-22 ... 320 °F)
-
Рабочее давление
макс. 40 бар
Область применения

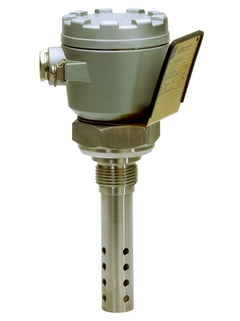

Condumax CLS12 – надежный датчик электропроводности для циклов воды/пара силовых установок. Он оптимизирован для низких значений проводимости (даже в условиях очень высоких температур и давления) и обеспечивает защиту процессов от образования отложений и коррозии. Благодаря неприхотливости в обслуживании и простоте ввода в эксплуатацию (большой клеммный отсек) этот датчик является идеальным инструментом для сложных условий.
Condumax CLS12 разработан для измерения проводимости в циклах вода/пар силовых установок:
Мониторинг конденсата
Мониторинг питательной воды котла
Контроль продувки котла
Датчик оптимизирован для низких значений проводимости даже в условиях очень высоких температур и давления.
Международные сертификаты взрывозащиты ATEX и FM.
Преимущества
Надежные и точные измерения даже в низком диапазоне проводимости
Оптимизирован для высокого давления и температуры до 160°C
Простая очистка благодаря корпусу из нержавеющей стали и съемному внешнему электроду
Надежная конструкция, обеспечивающая высокую прочность
Сертификат качества с указанием индивидуальной константы ячейки
Видео
-
Проводимость жидкости можно измерять при помощи кондуктивного принципа измерения. В данном видео вы узнаете, как работает этот принцип.
Примеры успешного применения
-
Принцип измерения
Кондуктивные датчики
-
Применение
Электростанции. Измерение конденсата и котловой питательной воды.
-
Характеристики
2х-электродная измерительная ячейка для высокотемпературных применения в чистой и сверхчистой воде.
-
Диапазон измерения
k=0,01: 0-20 мкСм/см
k= 0,1: 0-200 мкСм/см -
Принцип измерения
Кондуктивная ячейка с полированными измерительными электродами из нержавеющей стали
-
Конструкция
Быстрый продукт измеряемой среды за счет оптимального расположения электродов.
-
Материал
Нержавеющая сталь 1.4571
Уплотнение PEEK / EPDM -
Габаритные размеры
Диаметр электрода: 25 мм
Погружная длина: 50 мм - 115 мм -
Рабочая температура
-30 ... 160 °C (-22 ... 320 °F)
-
Рабочее давление
макс. 40 бар
-
Датчик температуры
Встроенный датчик температуры Pt100
-
Сертификаты на взрывозащиту
ATEX
-
Подключение
Присоединение к процессу: G1" и NPT1"
Фиксированный кабель. -
Степень защиты
IP67
-
Дополнительные сертификаты
Калибровочный сертификат
-
-
