Краткие характеристики
-
Погрешность
класс 2 согласно IEC 60584
-
Время отклика
t50 = 3 с
t90 = 7 с -
Макс. рабочее давление (статическое)
при 20 °C: 20 бар (290 psi)
-
Диапазон рабочих температур
Тип K:
-40 °C...1100 °C
Тип J:
-40 °C...750 °C
Тип T:
-40 °C...400 °C -
Максимальная длина по запросу
до 100000,00 мм (3937,01'')
Область применения

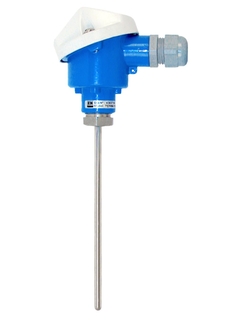

Надежный термометр модульной конструкции для применения во всех отраслях промышленности. Опциональный устанавливаемый в головке преобразователь со всеми стандартными протоколами коммуникаций повышает точность измерения и надежность по сравнению с датчиками с прямым подключением к контроллеру. Различные присоединения к процессу и материалы смачиваемых частей обеспечивают универсальность применения.
Взрывозащищенные термопары серии TEC420 подходит для измерения температуры от -40°C до 1100°C в зависимости от типа термопары. Они могут применяться в процессах с низким давлением, с термопарой или в непосредственном контакте со средой. Термопары серии TEC420 могут также использоваться для приенений, требующих малой глубины погружения. Необходимо принимать во внимание максимальную рабочую температуру соединительной головки (80 °C если в ней установлен преобразователь).
Преимущества
Высокая степень гибкости благодаря модульной конструкции со стандартными клеммными головками согласно DIN EN 50446 и глубине погружения, адаптируемой под потребности заказчика
Высокая степень совместимости вставок благодаря конструкции по DIN 43772
Устанавливаемый в головке преобразователь с выходным сигналом: аналоговый 4 ... 20 мА, HART®, PROFIBUS® PA или FOUNDATION Fieldbus™
-
Стандартные продукты
- Надежность, прочность и неприхотливость
Технический уровень
Простота
-
Высокотехнологичные продукты
- Функциональность и удобство
Технический уровень
Простота
-
Специализированные продукты
- Для требовательных областей применения
Технический уровень
Простота
Вариативность
Выбор категории FLEX | Технический уровень | Простота |
---|---|---|
Выбор варианта Fundamental Выполнение основных измерительных задач |
Технический уровень
|
Простота
|
Выбор варианта Lean Простое управление основными процессами |
Технический уровень
|
Простота
|
Выбор варианта Extended Оптимизация процессов с помощью инновационных технологий |
Технический уровень
|
Простота
|
Выбор варианта Xpert Управление самыми сложными областями применения |
Технический уровень
|
Простота
Вариативность |
-
-
Техническое описание (TI)
Термопара Omnigrad TEC 420
Термопара
Omnigrad TEC 420EN RU 01/11/1994Язык:
Русский
Версия:
01/11/1994
Размер файла:
157.4 KB
Имя файла:
TI00076TRU_1194.pdf
-
-
-
Указания по взрывозащите (XA)
XA TR1x, TR4x, TR88, TR6x, TC1x, TC88, TEC420, TC6x
RTD/TC thermometers
ATEX/IECEx:
Ex ia IIC T6 Ga
Ex ia IIC T6 Ga/Gb
Ex ia IIIC Txxx °C Da
Ex ia IIIC Txxx °C DbEN RU 28/03/202320/12/202103/05/201628/11/201201/06/2009Язык:
Английский
Версия:
28/03/2023
Размер файла:
450.8 KB
Имя файла:
XA00072REN_1623-00.pdf
-
-
-
Указания по взрывозащите (XA)
XA iTHERM TM211, TPx100, TSx310
RTD/TC inserts and cable thermometers
ATEX/IECEx:
Ex ia IIC T6 Ga
Ex ia IIC T6 Ga/Gb
Ex ia IIIC Txxx °C DaEN RU 30/03/202318/07/202210/07/201928/11/201628/11/2012Язык:
Английский
Версия:
30/03/2023
Размер файла:
456.3 KB
Имя файла:
XA00100REN_1823-00.pdf
-
-
-
Указания по взрывозащите (XA)
XA TRxx, TCxx, TEC420, TS111, TM211, TM41x, TPx100, TSx310, TM1xx
RTD/TC thermometers
ATEX:
Ex nA IIC T6 Gc
Ex ec IIC Txxx°C Gc
Ex tc IIIC Txxx°C DcEN RU 20/11/202313/12/202214/03/202223/05/201904/08/2017Язык:
Английский
Версия:
20/11/2023
Размер файла:
452.6 KB
Имя файла:
XA00044REN_2023-00.pdf
-
-
-
Указания по взрывозащите (XA)
Omnigrad TRxx, TCxx, TxCxxx
Термометры сопротивления платиновые и преобразователи термоэлектрические
0Ех ia IIC T6…T1 Ga Х
Ga/Gb Ех ia IIC T6…T1 Х
Ех ia IIIC 85 °C…450 °C Da Х
Ех ia IIIC 85 °C…450 °C Da/Db ХEN RU 10/03/202002/11/2016Язык:
Русский
Версия:
10/03/2020
Размер файла:
185.1 KB
Имя файла:
XA01459TRU_0220.pdf
-
-
-
Декларация изготовителя
Product family: Process TC direct contact
Product root: TEC420-
Declaration number: HE_00497_01.17
Manufacturer specification: RoHSЯзык:
Английский
Версия:
13/03/2017
Размер файла:
189.1 KB
Имя файла:
HE_00497_01.17 China RoHS TEC420.pdf
-
-
-
Декларация соответствия требованиям ЕС
Product family: Low cost RTD general purpose, Process RTD direct contact, Process RTD direct in contact, Process RTD general purpose , Process RTD heavy duty, Process RTD hygienic, Process TC direct contact, Process TC direct in contact, Process TC general purpose, Process TC heavy duty, RTD thermometer, TC heavy duty
Product root: TAF11-, TAF12D-, TAF12S-, TAF12T-, TAF16-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TEC42
0-, TH11-, TH12-, TH13-, TH14-, TH15-, TH17-, TH18-, TH27-, TH51-, TH52-, TH53-, TH54-, TH55-, TH56-, TM101-, TM111-, TM112-, TM121-
, TM131-, TM151-, TM152-, TM401-, TM402-, TM411-, TM412-, TMT142C-, TMT142R-, TMT162C-, TMT162R-, TR10-, TR11-, TR12-, TR13-, TR15-,
TR24-, TR25-, TR44-, TR45-, TR46-, TR47-, TR48-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TSC310-, TSM187-, TSM487-, TST187-, TST3
10-, TST40N-, TST410-, TST414-, TST41N-, TST434-, TST434B-, TST487-, TST602-, TST90-
Declaration number: EC_00136_04.24EN RU 20/02/2024Язык:
Английский
Версия:
20/02/2024
Размер файла:
150.5 KB
Имя файла:
EC_00136_04.24.pdf
-
-
-
Декларация соответствия требованиям ЕС
Product family: Accessories: RTD insert, Accessories: TC insert, Accessories: Inserts, Process RTD direct contact, Process RTD gener al purpose, Process RTD heavy duty, Process RTD hygienic, Process TC direct contact, Process TC direct in contact, Process TC genera l purpose, Process TC heavy duty
Product root: TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TEC420-, TM111-, TM131-, TM151-, TM411-, TM412-,
TPC100-, TPR100-, TR10-, TR11-, TR12-, TR13-, TR15-, TR24-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TS111-, TSC310-, TST310-
Declaration number: EC_00169_04.23EN RU 26/07/2023Язык:
Английский
Версия:
26/07/2023
Размер файла:
166.4 KB
Имя файла:
EC_00169_04.23.pdf
-
-
-
Оценка соответствия требованиям Великобритании
Product family: Accessories: RTD insert, Accessories: TC insert, Accessories: Inserts, Process RTD direct contact, Process RTD gener al purpose, Process RTD heavy duty, Process RTD hygienic, Process TC direct contact, Process TC direct in contact, Process TC genera l purpose, Process TC heavy duty
Product root: TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TEC420-, TM111-, TM131-, TM411-, TM412-, TPC100-
, TPR100-, TR10-, TR11-, TR12-, TR13-, TR15-, TR24-, TR47-, TR61-, TR62-, TR63-, TR65-, TR66-, TS111-, TSC310-, TST310-
Declaration number: UK_00428_01.21Язык:
Английский
Версия:
30/08/2022
Размер файла:
130.7 KB
Имя файла:
UK_00428_01.21.pdf
-
-
-
Оценка соответствия требованиям Великобритании
Product family: Accessories: RTD insert, Accessories: TC insert, Accessories: Inserts, Process RTD direct contact, Process RTD gener al purpose, Process RTD heavy duty, Process TC direct contact, Process TC direct in contact, Process TC heavy duty
Product root: TC15-, TC66-, TEC420-, TM101-, TM111-, TM121-, TM131-, TPC100-, TPC200-, TPR100-, TR10-, TR15-, TR66-, TS111-, TS211-,
TSC310-, TST310-, TST434-, TST602-
Declaration number: UK_00473_01.21Язык:
Английский
Версия:
01/12/2021
Размер файла:
124.5 KB
Имя файла:
UK_00473_01.21.pdf
-
