US style thermocouple sensor, with plug connection

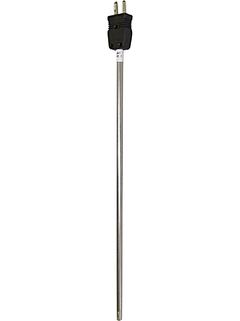

Product picture TC thermometer TH56 ©Endress+Hauser

Cost efficient thermocouple sensor designed for use in many process and laboratory applications

The thermocouple sensor with plug connection is easy to install and provide a high operational safety due to reliable and accurate temperature measurement in common processes. The probe is used in many process and laboratory applications such as heat exchangers, furnaces or dryers. Without additional thermowell the probe sheath is directly in contact with the process medium. This enables the cable probe to detect rapid temperature changes fast and accurate.

  • Преимущества

    • Simplified model structure: Competitively priced, offers great value. Easy to order and reorder. A single model number includes sensor and transmitter assembly for a complete point solution.

    • Improved galvanic isolation on most devices (2 kV)

    • One source...

  • Область применения

    Magnesium oxide insulated thermocouples, commonly referred to as MgO thermocouples, are used in many process and laboratory applications. They have many desirable characteristics making thermocouples a good choice for general and special purpose...

Характеристики и спецификации



  • Принцип измерения


  • Характеристики / Применение

    американские размеры

    кабельный зонд

    присоединение к процессу как компрессионный фитинг

  • Контактный разъем

    Not applicable

  • Термогильза / защитная трубка

    нет (не предназначен для использования с защитной гильзой)

  • Вставка/чувствительный элемент

    с минеральной изоляцией (MI), гибкий

  • Внешний диаметр защитной трубки

    1/16'' (1,59 мм)

    1/8''(3,18 мм)

    3/16'' (4,76 мм)

    1/4'' (6,35 мм)

  • Максимальная длина по запросу

    до 4877 мм (192,00'')

  • Материал защитной трубки/термогильзы

    1.4401 (316)

    Alloy 600 (2.4816)

  • Дополнительное покрытие

    not applicable

  • Присоединение к процессу

    компрессионный фитинг:



  • Форма наконечника датчика


  • Шероховатость поверхности Ra

    not defined

  • Диапазон рабочих температур

    Тип T:

    -270 °C...370 °C

    (-454 °F...698 °F)

    Тип J:

    -210 °C...720 °C

    (-346 °F...1328 °F)

    Тип E:

    -270 °C...820 °C

    (-454 °F...1508 °F)

    Тип K:

    -270 °C...1150 °C

    (-454 °F...2102 °F)

    Тип N:

    -270 °C...1150 °C

    (-454 °F...2102 °F)

  • Макс. рабочее давление (статическое)

    при 20 °C: 40 бар (580 psi)

  • Погрешность

    класс 1 согласно IEC 60584

    класс 2 согласно IEC 60584

  • Время отклика

    63% rt = 0,3 с

  • Встраиваемый нормирующий преобразователь
