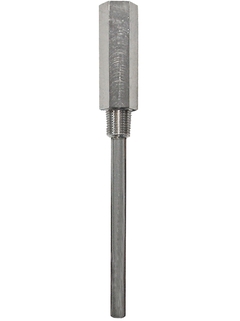

Omnigrad TA535
Сварная (трубная) термогильза

©Endress+Hauser

Термогильза предназначена для защиты термометра от механических и коррозионных воздействий рабочей среды

Термогильза представляет собой металлическую трубку с резьбовым присоединением к процессу и резьбовым присоединением к термометру. Доступен широкий выбор резьбовых присоединений к процессу и материалов погружной части. Гильза имеет шестигранную удлинительную часть для удобства монтажа на трубопровод или резервуар, внутренний диаметр подходит для монтажа термометров сопротивления или термопар с диаметром зонда 3 или 6мм.

  • Преимущества

    • Широкий выбор резьбовых присоединений к процессу

    • Для заказа доступны различные диаметры погружной части

    • Соединение с датчиком температуры: ½" NPT, G ½”, М20х1,5

    • Изготовлена из нержавеющей стали SS 316L /1.4404

    • Возможен заказ сертификатов на материалы по...

  • Область применения

    Термогильза с шестиугольным сечением используется в промышленных применениях в агрессивных средах. Для труб и резервуаров, имеющих резьбовое присоединение к процессу. Совместима с датчиками диаметром до 6 мм и может использоваться в сочетании с...

Характеристики и спецификации

Назад

Details

  • Принцип измерения

    Сварная термогильза

  • Характеристики / Применение

    метрические размеры

    резьбовое присоединение к процессу

    шестигранное удлинение

  • Соединительная головка

    Внутреняя резьба:

    1/2" NPT

    3/4" NPT

    M20x1.5

  • Макс. стандартная погружная длина

    5000 мм (196,85")

  • Максимальная длина по запросу

    10000 мм (393,7")

  • Присоединение к процессу

    резьба:

    G1/2"

    G3/4"

    1/2"NPT

    3/4" NPT

    M20x1,5

  • Внутренний диаметр защитной гильзы

    9 мм (0,35")

    10 мм (0,39")

    12 мм (0,47")

  • Материал смачиваемых частей

    1.4404 (316L)

  • Шероховатость поверхности смачиваемых частей (Ra)

    < 1,6 мкм (63,00 мкдюйма)

  • Форма наконечника датчика

    прямой

  • Диапазон температуры

    -200...650 °C (-328...1202 °F)

  • Макс. рабочее давление (статическое)

    100 бар (1450 psi)

  • Макс. рабочее давление при температуре +400 °C

    в зависимости от присоединения к процессу
