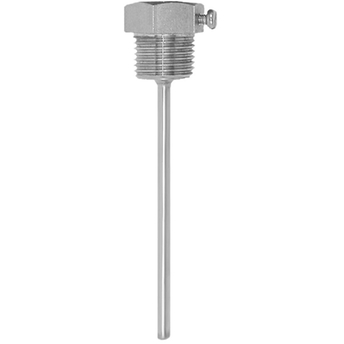

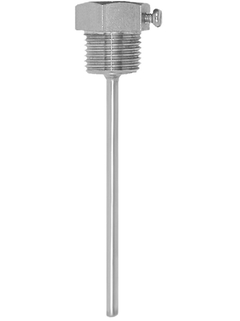

Omnigrad TA414
Protection tube for temperature sensors

©Endress+Hauser

For use in medium duty general applications, mainly to protect the insert from chemical corrosion

The protection tube is used to match RTD thermometers, such as TST414 from Endress+Hauser, to protect the insert from chemical corrosion. It has a locking screw to fasten the thermometer in place and allows an easy replacement of the thermometer. Due to the reduced wall thickness, it is suggested to use it in processes with slow or medium process flow velocity.

  • Преимущества

    • TA414 is used to match RTD thermometers, as TST414, to protect the probe from chemical corrosion

    • The locking screw fastens the thermometer in place and allows an easy replacement of the thermometer

    • Due to the reduced wall thickness, it is suggested to use...

  • Область применения

    TA414 is used to match RTD thermometers, as TST414, to protect the probe from chemical corrosion. The locking screw fastens the thermometer in place and allows an easy replacement of the thermometer.

    Due to the reduced wall thickness, it is suggested...

Характеристики и спецификации

Назад

Details

  • Принцип измерения

    Сварная термогильза

  • Характеристики / Применение

    метрические размеры

    термогильза для TST 414

    резьбовое присоединение к процессу

  • Соединительная головка

    фиксированный винт

  • Макс. стандартная погружная длина

    4000 мм (157,48")

  • Максимальная длина по запросу

    10000 мм (393,7")

  • Присоединение к процессу

    резьба:

    G1/2"

  • Внутренний диаметр защитной гильзы

    4,5 мм (0,18")

  • Материал смачиваемых частей

    1.4571 (316Ti)

  • Шероховатость поверхности смачиваемых частей (Ra)

    < 1,6 мкм (63,00 мкдюйма)

  • Форма наконечника датчика

    прямой

  • Диапазон температуры

    -200...700 °C (-328...1292 °F)

  • Макс. рабочее давление (статическое)

    50 бар (725 psi)

  • Макс. рабочее давление при температуре +400 °C

    в зависимости от присоединения к процессу
