Краткие характеристики
-
Макс. рабочее давление (статическое)
50 бар (725 psi)
-
Макс. стандартная погружная длина
4000 мм (157,48")
-
Максимальная длина по запросу
10000 мм (393,7")
Область применения

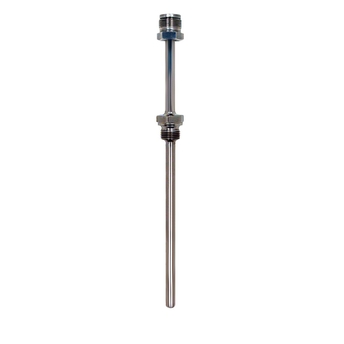

Термогильза представляет собой металлическую трубку с резьбовым присоединением к процессу и резьбовым присоединением к термометру, имеет удлинительную шейку. Доступен широкий выбор резьбовых присоединений к процессу и материалов погружной части. Внутренний диаметр гильзы подходит для монтажа термометров сопротивления или термопар с диаметром зонда 3 или 6мм.
Термогильза TW10 разработана для применения с термометрами сопротивления и термопарами в тяжелых промышленных условиях.
Преимущества

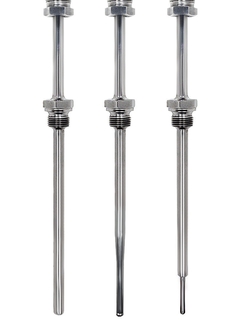

Наконечник гильзы может иметь суженную форму для сокращения времени отклика
Любая глубина погружения с шагом 1мм
Шероховатость поверхности Ra < 0,8 мкм
Материалы: 316L, 316Ti, Inconel 600, Hastelloy C276
Доступен широкий выбор стандартных резьбовых присоединений к процессу
Возможен заказ сертификатов на материалы по стандарту EN 10204-3.1
Проверка качества сварных швов с помощью проникающего красителя
