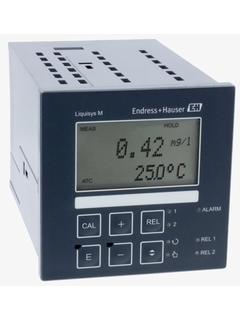

Вторичный измерительный преобразователь Liquisys CCM223

Компактное панельное устройство для водоочистки, водоподготовки, пищевой и энергетической промышленности

Liquisys CCM223 - стандартный преобразователь для измерения содержания хлора с интегрированной компенсацией pH для свободного хлора. Он улучшает вашу операционную безопасность благодаря постоянным проверкам достоверности данных, процессов и датчиков. Выбор из множества аппаратных и программных модулей, например, реле или коммуникационных шин, для непосредственной адаптации к вашей измерительной задаче. Благодаря такой модульности вы можете обновлять преобразователь в любой момент. Простые меню и калибровка упрощают и ускоряют конфигурацию и эксплуатацию.

Простые продукты
Легкий выбор, установка и управление

Технический уровень

Простота

Что такое FLEX?

Стандартные продукты
Надежность, прочность и неприхотливость

Технический уровень

Простота

Что такое FLEX?

Высокотехнологичные продукты
Функциональность и удобство

Технический уровень

Простота

Что такое FLEX?

Специализированные продукты
Для требовательных областей применения

Технический уровень

Простота

Вариативность

Что такое FLEX?

Выбор категории FLEX	Технический уровень	Простота
F L E X Выбор варианта Fundamental Выполнение основных измерительных задач	Технический уровень	Простота
F L E X Выбор варианта Lean Простое управление основными процессами	Технический уровень	Простота
F L E X Выбор варианта Extended Оптимизация процессов с помощью инновационных технологий	Технический уровень	Простота
F L E X Выбор варианта Xpert Управление самыми сложными областями применения	Технический уровень	Простота Вариативность

Узнать больше о вариантах категории FLEX

Определение
размеров

Сравнить

Краткие характеристики
Входной сигнал

Датчики хлора/диоксида хлора и рН-/ОВП-электроды.

Выходной сигнал

Хлор, диоксид хлора, рН, температура:
0/4-20мА
Profibus
Hart + 0/4-20мА

Быстрый выбор

Выберите один из предложенных вариантов

<%label%>
-- selected coding

-- selected label
<%label%>
Требуется больше опций? Используйте индивидуальный конфигуратор для продолжения работы
<%feature%>
-- selected coding

-- selected label
<%feature%>
<%coding%>

<%label%>

Требуется больше опций? Используйте индивидуальный конфигуратор для продолжения работы
Process Connection
<%coding%>

<%label%>

<%coding%>

<%label%>

<%message%>

CCM223

Подробнее Скрыть

Подробнее

Возврат к меню быстрого выбора

<%feature%>

<%coding%>

<%label%>

шт.

Добавить в корзину

Дополнительные опции

Используйте индивидуальный конфигуратор для продолжения работы

или

Индивидуальная конфигурация

Выберите из всех возможных вариантов

Configure

Дополнительные компоненты

Активный барьер искрозащиты RN221N

Активный барьер с блоком питания для безопасного разделения токовых цепей 4…20 мA
Дополнительная информация
Сравнить
Идет загрузка цены

Цены временно недоступны

Цена после регистрации на сайте

from CHF 803.-
Источник питания RNB130

Блок питания для одного 4-проводного датчика или преобразователя.
Дополнительная информация
Сравнить
Идет загрузка цены

Цены временно недоступны

Цена после регистрации на сайте

from CHF 803.-
F

L

E

X
Регистратор безбумажный RSG35

Одновременное выполнение следующих операций: безбумажная регистрация, визуализация и мониторинг рабочих значений.
Дополнительная информация
Сравнить
Идет загрузка цены

Цены временно недоступны

Цена после регистрации на сайте

from CHF 803.-
F

L

E

X
Регистратор безбумажный RSG45

Хранение, визуализация, анализ и передача данных
Дополнительная информация
Сравнить
Идет загрузка цены

Цены временно недоступны

Цена после регистрации на сайте

from CHF 803.-

Преимущества
Повышение эксплуатационной безопасности: простоянная проверка состояния процесса, настраиваемая конфигурация сигнализации, проверка достоверности калибровки.
Надежный контроль содержания хлора и значения pH: токовый вход для мониторинга расхода и...

Развернуть
Повышение эксплуатационной безопасности: простоянная проверка состояния процесса, настраиваемая конфигурация сигнализации, проверка достоверности калибровки.
Надежный контроль содержания хлора и значения pH: токовый вход для мониторинга расхода и контроллер для управления процессом дозирования.
Простота эксплуатации и технического обслуживания: понятный пользовательский интерфейс, простая калибровка по хлору и pH, прямой доступ для ручного управления.
Сокращение потребности в техническом обслуживании: функция автоматической очистки (с Chemoclean), запускаемая сигнализацией или предельным переключателем.
Подходит для любой области применения: большой выбор расширений, напримерконтроллеров, таймеров, и т.д. позволяет гибко адаптировать прибор к процессу.

Скрыть

Область применения
Преобразователь Liquisys CCM223 работает с аналоговыми датчиками хлора, свободного хлора, диоксида хлора и pH в следующих отраслях:
Водоснабжение/водоотведение
- Контроль и мониторинг процесса дезинфекции
- Опреснение с мембранной технологией
-...

Развернуть
Преобразователь Liquisys CCM223 работает с аналоговыми датчиками хлора, свободного хлора, диоксида хлора и pH в следующих отраслях:
Водоснабжение/водоотведение
- Контроль и мониторинг процесса дезинфекции
- Опреснение с мембранной технологией
- Плавательные бассейны
- Газоочистители
Пищевая промышленность
- Дезинфекция технологической воды
Электростанции
- Дезинфекция охлаждающей воды
Liquisys CCM223 работает со следующими протоколами и интерфейсами:
0/4...20мА
HART
PROFIBUS DP
PROFIBUS PA

Скрыть

Характеристики и спецификации

Принцип измерения

Свободный хлор
Применение

Питьевая вода, вода, сточные воды, вода для бассейнов.
Характеристики

4х-проводный преобразователь для датчиков свободного хлора/диоксида хлора в панельном исполнении. Калибровка запускается простым нажатием клавиши "CAL".
Конструкция

Защита от перегрузки, аварийные реле, различные функции контроллера, отображение значения температуры, 2х-строчных дисплей, токовый выход, гальваническая изоляция.
Габаритные размеры

96 мм x 96 мм, глубина встраивания: 146 мм.
Входной сигнал

Датчики хлора/диоксида хлора и рН-/ОВП-электроды.
Выходной сигнал

Хлор, диоксид хлора, рН, температура:

0/4-20мА

Profibus

Hart + 0/4-20мА

Развернуть
Скрыть

Документы / руководства пользователя / программное обеспечение

Загрузить тип

Фильтр

Technical Information CCM 223/
Measurement of chlorine / chlorine dioxide / total chlorine
Transmitter for chlorine sensors

Техническая Информация (TI)
Liquisys M CPM223/253 Инструкция по эксплуатации
Преобразователь

Руководство по эксплуатации (BA)
Operating Instructions Liquisys M CXM223/253 PROFIBUS
Field Communikation for Liquisys M CXM223/253

Руководство по эксплуатации (BA)
Liquisys M CCM223/253 Инструкция по эксплуатации
Преобразователь

Руководство по эксплуатации (BA)
Operating Instructions Liquisys M CXM223/253 HART
Field Communication with Liquisys M CXM223/253

Руководство по эксплуатации (BA)
Liquisys M CLM223/253 Инструкция по эксплуатации
Преобразователь

Руководство по эксплуатации (BA)
Liquisys M COM223/253 Инструкция по эксплуатации
Преобразователь

Руководство по эксплуатации (BA)
Ex-safety instructions CXM2X3
Safety instructions for electrical apparatus for explosion-hazardous
areas as per EC Directive 94/9/EC (ATEX)

Документация для взрывозащищенного оборудования (XA)
Additional information for CSA Liquisys
Additional information for CSA Liquisys

Специальная документация (SD)
GSD Single, GSD_EH_PA_AN_Liquisys_0x1519_V02_1x_PALIB, 22.04.2014 (Analysis, Liquisys M, 0x1519)
PROFIBUS PA,

PROFIBUS System Version: Any

General Station Description (GSD)

2.10.00

Language neutral
GSD Single, GSD_EH_DP_AN_Liquisys_0x151D_V02_10_DPLIB, 14.04.2014 (Analysis, Liquisys M, 0x151D)
PROFIBUS DP,

PROFIBUS System Version: Any

General Station Description (GSD)

2.10.00

Language neutral
DTM Single, LiquisysMCL_CCM2x3_PA_2_40, 21.10.2020 (Analysis, Liquisys M, 0x1519)
PROFIBUS PA,

DeviceCare Version: 1.07.00

Field Xpert - SMT70 Version: 1.05.00

FieldCare Version: 2.15.00

Менеджер типа приборов (DTM)

1.5.157.88

Language neutral
DTM Single, LiquisysMCL_CCM2x3_DP_2_04, 19.10.2020 (Analysis, Liquisys M, 0x151D)
PROFIBUS DP,

DeviceCare Version: 1.07.00

Field Xpert - SMT70 Version: 1.05.00

FieldCare Version: 2.15.00

Менеджер типа приборов (DTM)

1.5.157.88

Language neutral
DTM Single, LiquisysMCL_CCM2x3_DP_2_30, 28.10.2020 (Analysis, Liquisys M, 0x151D)
PROFIBUS DP,

DeviceCare Version: 1.07.00

Field Xpert - SMT70 Version: 1.05.00

FieldCare Version: 2.15.00

Менеджер типа приборов (DTM)

1.5.153.348

Language neutral
DTM Single, LiquisysMCL_CCM2x3_PA_2_30, 20.10.2020 (Analysis, Liquisys M, 0x1519)
PROFIBUS PA,

DeviceCare Version: 1.07.00

Field Xpert - SMT70 Version: 1.05.00

FieldCare Version: 2.15.00

Менеджер типа приборов (DTM)

1.5.153.348

Language neutral
DTM Single, LiquisysM_CCM2x3_DP_V2_20___V2_21, 28.10.2020 (Analysis, Liquisys M, 0x151D)
PROFIBUS DP,

DeviceCare Version: 1.07.00

Field Xpert - SMT70 Version: 1.05.00

FieldCare Version: 2.15.00

Менеджер типа приборов (DTM)

1.5.153.348

Language neutral
DTM Single, LiquisysM_CCM2x3_PA_V2_20___V2_21, 20.10.2020 (Analysis, Liquisys M, 0x1519)
PROFIBUS PA,

DeviceCare Version: 1.07.00

Field Xpert - SMT70 Version: 1.05.00

FieldCare Version: 2.15.00

Менеджер типа приборов (DTM)

1.5.153.348

Language neutral
DTM Single, LiquisysMChlorine_CCM2x3_V2_50, 26.10.2020 (Analysis, Liquisys M, 0x0096)
HART,

DeviceCare Version: 1.07.00

Field Xpert - SMT70 Version: 1.05.00

FieldCare Version: 2.15.00

Менеджер типа приборов (DTM)

1.4.188.85

Language neutral
DTM Single, LiquisysMChlorine_CCM2x3_V2_30, 26.10.2020 (Analysis, Liquisys M, 0x0096)
HART,

DeviceCare Version: 1.07.00

Field Xpert - SMT70 Version: 1.05.00

FieldCare Version: 2.15.00

Менеджер типа приборов (DTM)

1.4.188.39

Language neutral
DTM Single, LiquisysMChlorine_CCM2x3_V2_4x, 26.10.2020 (Analysis, Liquisys M, 0x0096)
HART,

DeviceCare Version: 1.07.00

Field Xpert - SMT70 Version: 1.05.00

FieldCare Version: 2.15.00

Менеджер типа приборов (DTM)

1.4.188.39

Language neutral
Liquisys Chlorine, Liquisys Conductivity, Liquisys Oxygen, Liquisys pH/ORP
Код продукта: CCM223-, CCM253-, CLM223-, CLM253-, COM223-, COM253-, CPM223-, CPM253-
Номер декларации: EC_00575_01.17

Декларация EU

Немецкий , Английский , fr
TopHit, Sensor, PuriSys, OrbiSint, OrbiPore, OrbiPac, Memosens, Liquisys pH/ORP, Liquisys Oxygen, Liquisys Chlorine, Liquiline M, Liquiline, CeraTex, Ceramax, CeraLiquid, CeraGel
Код продукта: CPS47D-, CPS471D-, CPS471-, CPS441D-, CPS441-, CPS42D-, CPS42-, CPS41E-, CPS41D-, CPS41-, CPS341D-, CPS31D-, CPS31-, CPS171D-, CPS16D-, CPS491-, CPS491D-, CPS64-, CPS71-, CPS71D-, CPS71E-, CPS72-, CPS72D-, CPS76D-, CPS77D-, CPS91-, CPS91E-, CPS92-, CPS92D-, CPS96D-, CPS97D-, CCM223-, CCM253-, CM14-, CM42-, CM442-, CM442R-, CM444-, CM444R-, CM448-, CM448R-, CM44P-, CM72-, CM82-, COM223-, COM223F-, COM253-, COM253F-, CPF201-, CPF81-, CPF81D-, CPF82-, CPF82D-, CPM223-, CPM253-, CPS11-, CPS11D-, CPS11E-, CPS12-, CPS12D-, CPS12E-, CPS13-
Регион/Страна: Russia (TR CU)
Сертификационное агентство: EAC
Номер сертификата: EAEC D-DE.AD07.B.01363/19

Прочее

Русский
TopHit, Sensor, PuriSys, OrbiSint, OrbiPore, OrbiPac, Memosens, Liquisys pH/ORP, Liquisys Oxygen, Liquisys Chlorine, Liquiline M, Liquiline, CeraTex, Ceramax, CeraLiquid, CeraGel
Код продукта: CPS491-, CPS47D-, CPS471D-, CPS471-, CPS441D-, CPS441-, CPS42D-, CPS42-, CPS41E-, CPS41D-, CPS41-, CPS341D-, CPS31D-, CPS31-, CPS171D-, CPS491D-, CPS64-, CPS71-, CPS71D-, CPS71E-, CPS72-, CPS72D-, CPS76D-, CPS77D-, CPS91-, CPS91D-, CPS91E-, CPS92-, CPS92D-, CPS96D-, CPS97D-, CPS16D-, CCM223-, CCM253-, CM14-, CM42-, CM442-, CM442R-, CM444-, CM444R-, CM448-, CM448R-, CM44P-, CM72-, CM82-, COM223-, COM223F-, COM253-, COM253F-, CPF201-, CPF81-, CPF81D-, CPF82-, CPF82D-, CPM223-, CPM253-, CPS11-, CPS11D-, CPS11E-, CPS12-, CPS12D-, CPS12E-, CPS13-
Регион/Страна: Russia (TR CU)
Сертификационное агентство: EAC
Номер сертификата: EAEC RU D-DE.AD07.B.01362/19

Прочее

Русский
LIQUISYS M, Sensor
Код продукта: CCM223-, CCM253-, CCS120-, CCS140-, CCS141-, CCS240-, CCS241-
Регион/Страна: Russia
Сертификационное агентство: Rosstandart
Номер сертификата: DE.C.31.004.A_46267

Метрология

Русский
Liquisys M, Sensor
Код продукта: CCM223-, CCM253-, CCS120-, CCS140-, CCS141-, CCS240-, CCS241-
Регион/Страна: Russia
Сертификационное агентство: Rosstandart
Номер сертификата: DE.C.31.004.A_46267

Метрология

Русский
Liquisys Chlorine, Liquisys Conductivity, LIQUISYS M, Liquisys Oxygen, Liquisys Turbidity, SmarTec S
Код продукта: CUM253-, CUM223-, CPM253-, CPM223-, COM253F-, COM253-, COM223F-, COM223-, CLM253-, CLM223F-, CLM223-, CLD134-, CCM253-, CCM223-
Регион/Страна: Canada, USA
Сертификационное агентство: CSA

Ordinary Location Product Safety

Английский

Развернуть
Скрыть

Аксессуары / Запчасти

Поиск

Фильтр

Order code

Specification

- Order code 51500320

  набор CXM2X3 2 реле

  Дополнение базовой версии LIQUISYS-M 2 плавающими переключающими контактами .

  Показать подробности Скрыть подробности
30
- Nr 30 Order code 51511446

  KIT CXM2X3 relay mod. 2rel / CSA

  Upgrade of LIQUISYS-M basis version by 2 floating changeover contacts.

  Показать подробности Скрыть подробности
35
- Nr 35 Order code 51500321

  плата 4 реле для LIQUISYS-M

  Дополнение базовой версии LIQUISYS-M 4 плавающими переключающими контактами .

  Показать подробности Скрыть подробности
- Nr 35 Order code 51511447

  KIT CXM2X3 relay mod. 4rel / CSA

  Показать подробности Скрыть подробности
40
- Nr 40 Order code 51504304

  набор CXM2X3 2 реле+I/CSA

  Дополнение базовой версии LIQUISYS-M 2 контактами и токовым входом 4-20мA.

  Показать подробности Скрыть подробности
45
- Nr 45 Order code 51504305

  набор CXM2X3 4 реле+I/CSA

  Дополнение базовой версии LIQUISYS-M 4 контактами и токовым входом 4-20мA.

  Показать подробности Скрыть подробности
10
- Nr 10 Order code 51500317

  KIT CXM2X3 power supply AC

  Показать подробности Скрыть подробности
20
- Nr 20 Order code 51500318

  CxM2x3 электропитание пост.ток

  CxM2x3 электропитание пост.ток

  Показать подробности Скрыть подробности
130
- Nr 130 Order code 51501075

  Kit CXM223 housing assembly

  Показать подробности Скрыть подробности
310,320,340,400
- Nr 310,320,340,400 Order code 51501076

  KIT CXM223 Mechanical housing parts

  Показать подробности Скрыть подробности
220
- Nr 220 Order code 51502124

  Kit CXM223 side wall

  Показать подробности Скрыть подробности
190
- Nr 190 Order code 51502513

  Kit CXM223 End frame Profibus DP

  Показать подробности Скрыть подробности
180
- Nr 180 Order code 51501078

  KIT CXM223 Terminal strip

  Показать подробности Скрыть подробности
110
- Nr 110 Order code 51502466

  KIT MKC1 MEK transmitter Cl wo pH non Ex

  Показать подробности Скрыть подробности
120
- Nr 120 Order code 51502465

  Kit MKC1 MEK transmitter Cl+pH non Ex

  Показать подробности Скрыть подробности
50
- Nr 50 Order code 51502467

  Kit CCM2x3 Central module I1

  Показать подробности Скрыть подробности
70
- Nr 70 Order code 51502497

  Kit CCM2x3 central module I1 HART

  Показать подробности Скрыть подробности
60
- Nr 60 Order code 51502468

  Kit CCM2x3 Central module I2

  Показать подробности Скрыть подробности
80
- Nr 80 Order code 51502496

  Kit CCM2x3 central module I2 HART

  Показать подробности Скрыть подробности
90
- Nr 90 Order code 51502495

  Kit CCM2X3 central module Profibus PA

  Показать подробности Скрыть подробности
100
- Nr 100 Order code 51502498

  Kit CCM2X3 central module Profibus DP

  Показать подробности Скрыть подробности
- Nr 100 Order code 71134731

  Kit CCM2x3: Central mod. PB DP; H/W 2.1x

  Показать подробности Скрыть подробности
30
- Nr 30 Order code 71134732

  Kit CxM2x3: Relay mod. for PBDP; H/W2.1x

  Content: 1x Relay module Profibus DP 2x Relay, 1x Current input DP connection qualified from H/W 2.10

  Показать подробности Скрыть подробности
150
- Nr 150 Order code 51502463

  Kit CCM223 terminal strip, mA + HART

  Показать подробности Скрыть подробности
170
- Nr 170 Order code 51502490

  Kit CCM223 terminal strip, Profibus DP

  Показать подробности Скрыть подробности
180
- Nr 180 Order code 51502464

  Kit CCM223 terminal strip, Profibus PA

  Показать подробности Скрыть подробности
335
- Nr 335 Order code 71071440

  Kit CxM223: Front foil + 6 key lifters

  Показать подробности Скрыть подробности
- Order code 51500385

  Компл.обнов."Plus-Package"для LIQUISYS-M

  Преобразование базовой версии LIQUISYS-M (Измер pH, провод,мутн, CL,O2 (WX в WS)) до S-версии (plus-package). Необходим серийный номер прибора.

  Показать подробности Скрыть подробности
- Order code 51500963

  Комплект обновл."Промывка"для LIQUISYS-M

  Дополнение базовой версии LIQUISYS-M функцией промывки (система Chemoclean) (Необходим серийный номер прибора). Плату 4 реле, если она не установлена, следует заказывать отдельно (51500321).

  Показать подробности Скрыть подробности
- Order code 51502460

  Компл.обновл."pH-Package для CCM 2X3-EK"

  Комплект для настройки у базовой версии Liquisys S CCM2X3-EK функций измерения pH или ОВП с доп. возможностями. Серийный номер прибора необходимо включить в заказ.

  Показать подробности Скрыть подробности
- Order code 51503526

  Компл.обновл."pH-Package для CCM 2X3-ES"

  Комплект для настройки у Liquisys S CCM2X3-ES функций измерения pH или ОВП с доп. возможностями.

  Показать подробности Скрыть подробности
- Order code 50047795

  Mounting bracket 96x96 Housing

  Показать подробности Скрыть подробности
