Краткие характеристики
-
Погрешность
+/- 2мм + 0.17% от значения измерения
Область применения

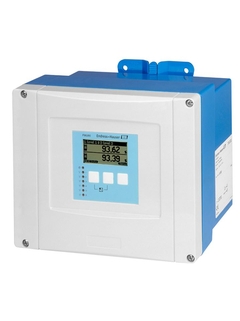

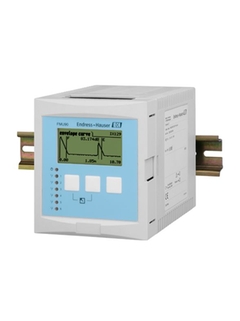

Раздельное исполнение Prosonic FMU90 в корпусе для монтажа на полевой установке или на монтажной рейке контрольного шкафа. Прибор предназначен для постоянного бесконтактного измерения уровня жидкостей, паст, порошковых и крупнозернистых сыпучих продуктов. Также возможно измерение расхода в открытых каналах и водосливах как одновременное измерение уровня и расхода в резервуаре избыточных дренажных вод с использованием одного датчика.До 6 реле для сигнализации, импульсный выходной сигнал по расходу или сигнализация обратного тока воды/осадка, 1 и 2-х канальные версии.
Измерение уровня жидкостей и сыпучих материалов с использованием 1 или 2 датчиков для измерительной дистанции до 45м и определения предельного уровня. Мониторинг насоса, гребенки и опционально доступный дополнительный контроль функционирования насоса.
Вычисление: среднее, разность, сумма
Применения по расходу: измерение расхода в открытых каналах и водосливах с использованием 1 или 2 датчиков
Измерение расхода с определением обратного тока воды и наличия осадка
До 3 сумматоров и 3 счетчиков
Импульсный выход со счетчиком или таймером для контроля внешних модулей
Преимущества
Простое управление с помощью 6-строчного текстового дисплея и интуитивно-понятного меню на 15 языках
Огибающие кривые на дисплее для упрощенной и ускоренной диагностики
Простое управление, диагностика и регистрация точки измерения посредством поставляемой управляющей программы FieldCare
Коррекция времени распространения сигнала с помощью встроенных или внешних датчиков температуры
Линерализация (до 32 точек, доступно для конфигурации) для наиболее часто встречающихся водоводов и водосливов, запрограммировано и доступно для выбора
Непрерывный расчет расхода в водоводах/водосливах с помощью интегрированных кривых расхода
Автоматический поиск датчиков FDU9x
