Application
- Wastewater treatment- Water purification : Settling basin after flocculant dosage, sludge height in contact sludge process.- Mining : thickening during coal washing process.- Chemical industry : static separation process
Characteristic
Optoelectronical measuring system for separation zone and sludge level detection.
Measurement range
Sludge concentration : 0 - 12g/lSludge height: 0 - 11,4m
Measuring principle
Direct, continuous measurement of concentration levels using zone-tracking immersion sensor (CUS65-A). Sensor with 4-beam pulsed light technology. Parallel concentration measurement and height measurement for sludge profile evaluation.
Design

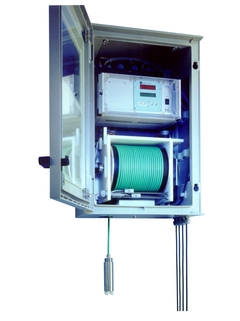

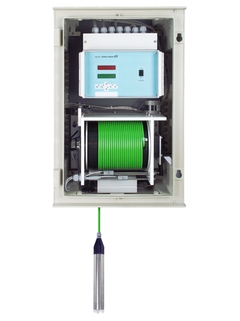

Transmitter and cable drum with stepper motor together in a closed plastic housing. Moving turbidity sensor with fixed cable.
Material
Sensor : stainless steel 1.4571 and POMHousing : polyester and polycarbonate.
Dimension
647x436x250mm 24.45 x 17.00 x 9.75 psi
Process temperature
-5°C ... 50°C 23°F ... 122°C
Input
Turbidity and height measuring value, synchronisation for the rack moving, sludge profile.
Output / communication
0/4-20mA for height and concentration as well as relais outputs.
3 documents
Technical Information CUC 101
Optoelectronical Measuring System for Separation Zone and Sludge Level Detection
EN
German French Chinese
01/07/2000
Language:
English
Version:
01/07/2000
File size:
151.4 KB
File name:
TI160CEN.PDF
CUC101
Operating Instructions
Optoelectronic measuring system for separation zone and sludge level detection
EN
Czech German French Hungarian Italian Japanese Polish Russian
31/08/2014
01/04/2004
01/07/2000
Language:
English
Version:
31/08/2014
File size:
1.4 MB
File name:
BA00160CEN_1314.pdf
Product family: Kompaktsystem
Product root: CUC101- Declaration number: EC_00157_01.16
EN
German French
14/01/2016
Language:
English
Version:
14/01/2016
File size:
27.8 KB
File name:
EC_00157_01.16.pdf
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
Kit CUC101 Transmitter/Hardw.f.CUC101
KIT CUC101 Sensor with 13m-cable
KIT CUC101 Heating module
KIT CUC101 cable winder unit non-Ex no s
KIT CUC101 cable winder unit EX w/o sens
KIT CUC101 protection guard 90o-mounting
Sensor protector 7900 SOS for 7510 SAM-T
Kit CUM/CNM7x0+CUC101, CPU module w/o SW
Kit CUC 101 Main board 80-230 VAC
Kit CUC101, electronic enclosure cpl.
Kit CUC 101 front panel complete
KIT CA71 + CUC101: stepper motor
Slip ring SS036-10-E01 "EX"
Hexagonal spanner 6x350 AMF 906Q
