LNGmass
Coriolis flowmeter

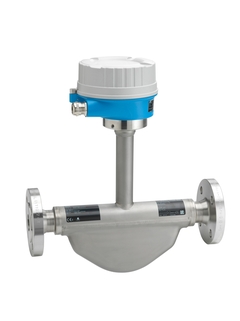

Picture of Coriolis flowmeter LNGmass / D8LB for refueling applications ©Endress+Hauser

LNGmass flowmeter for accurate measurement of cryogenic gases in refueling applications

The Coriolis Flow Measuring Principle

Refueling application flowmeter with easy system integration

LNGmass is a Coriolis flowmeter specifically developed for dispensers, guaranteeing highest accuracy and robustness at extreme subzero temperatures down to –196 °C (–321 °F). Due to the most compact design worldwide, the device can be installed anywhere, even in the narrowest space conditions without any problem. The LNGmass has no moving parts and is, therefore, absolutely maintenance-free.

  • Преимущества

    • Excellent operational safety – reliable under extreme ambient conditions

    • Fewer process measuring points – multivariable measurement (flow, density, temperature)

    • Space-saving installation – no in/outlet run needs

    • Space-saving transmitter – full...

  • Область применения

    • Measuring principle operates independently of physical fluid properties such as viscosity or density

    • Accurate measurement of cryogenic gases in refueling applications

    Device properties

    • Flow rates up to 18 000 kg/h (660 lb/min)

    • Medium temperature...

Характеристики и спецификации

Назад

Details

  • Принцип измерения

    Кориолисовые расходомеры

  • Заголовок для изделия

    Расходомер для применения на заправочных установках, с простой интеграцией в систему. Точное измерение криогенных газов на заправочных установках.

  • Функции датчика

    Максимальная рабочая безопасность — надежность в экстремальных условиях среды. Меньше точек измерения процесса – многопараметрическое измерение (расход, плотность, температура). Компактный монтаж – не требуются прямые входные или выходные участки. Значения расхода до 18 000 кг/ч (660 фунтов/мин). Для сред с низкой температурой, до -196 °C (-321 °F).

  • Особенности преобразователя

    Компактный преобразователь – полная функциональность при малых размерах. Быстрый ввод в эксплуатацию – предварительно настроенные приборы. Автоматическое извлечение данных для обслуживания. Прочный компактный корпус преобразователя. Modbus RS485.

  • Диапазон номинальных диаметров

    DN 8 ... 25 (⅜ ...1")

  • Смачиваемые материалы

    Измерительные трубки: 1.4539 (904L)
    Присоединение: 1.4404 (316/316L)

  • Измеряемые параметры

    Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход

  • Макс. погрешность измерения

    Массовый расход (жидкость): ±0,15 %
    Объемный расход (жидкость): ±0,15 %
    (нормальные условия)

  • Диапазон измерения

    0...18 000 кг/ч (0...660 фунт/мин)

  • Макс. рабочее давление

    PN 40/класс 300

  • Диапазон температур продукта

    -196....+125 °C (-320 ... +257 °F)

  • Диапазон окружающей температуры

    -40....+60 °C (-40 ... +140 °F)

  • Материал корпуса сенсора

    1.4301 (304), коррозионностойкий

  • Материал корпуса преобразователя

    AlSi10Mg, с покрытием

  • Степень защиты

    IP66/67, защитная оболочка типа 4X

  • Дисплей/Настройка

    Без локального управления
    Возможна настройка через управляющее ПО

  • Выходные сигналы

    Нет

  • Входные сигналы

    Нет

  • Цифровая связь

    Modbus RS485

  • Источник питания

    20...30 В пост. тока

  • Сертификаты на взрывозащиту

    ATEX, IECEx, cCSAus, NEPSI

  • Другие сертификаты и нормативы

    Материал 3.1, произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
    CRN

  • Метрологические нормативы и сертификаты

    Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)

  • Сертификаты на материалы

    Материал 3.1
