Краткие характеристики
-
Погрешность
Класс AA по IEC 60751
Класс A по IEC 60751
Класс B по IEC 60751
Класс "специальный" или "стандартный" по ASTM E230
Класс 1 или 2 по IEC 60584-2 -
Время отклика
сверхмалое время отклика при использовании с термогильзой, t90 от менее 10 с
в зависимости от конфигурации -
Макс. рабочее давление (статическое)
в зависимости от конфигурации, до 100 бар
-
Диапазон рабочих температур
PT100 TF StrongSens:
-50 °C ... 500 °C
(-58 °F ... 932 °F)
PT100 QuickSensTF:
-50 °C ... 200 °C
(-58 °F ... 392 °F)
PT100 WW:
-200 °C ... 600 °C
(-328 °F ... 1112 °F)
PT100 TF:
-50 °C ... 400 °C
(-58 °F ... 752 °F)
Термоэлемент:
Тип K: до 1100 °C (2012 °F)
Тип J: до 800 °C (1472 °F)
Тип N: до 1100 °C (2012 °F) -
Максимальная длина по запросу
до 4500,0 мм
Область применения

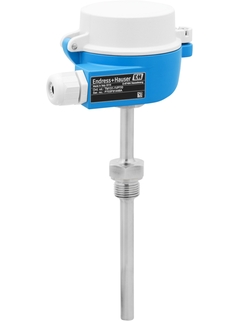

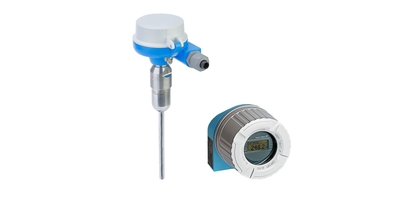

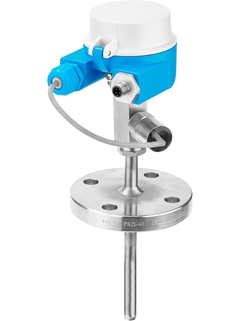

Intrinsically safe temperature sensor (RTD / TC assembly) with manufactured thermowell or for use with existing thermowell. An optional head transmitter with all common communication protocols – Bluetooth® technology inclusive – and special features like iTHERM QuickNeck for tool-free, easy recalibration, vibration-resistant and fast-response sensor and thermowell technology (iTHERM StrongSens, QuickSens) as well as hazardous area approvals ensure enhanced measurement accuracy and reliability.
Universal range of application
Measuring range: –200 to +1.100 °C (–328 to +2.012 °F)
Pressure range up to 100 bar (1450 psi)
Degree of protection: up to IP 68
Vibration-resistant sensor elements up to 60g
Improved ease of maintenance (sensor replacement without process shutdown), easy and safe recalibration of the measuring point
Преимущества
-
Second process barrier with failure indication offering valuable health status information
-
iTHERM QuickSens: fastest response times 1.5 s for optimum process control
-
iTHERM StrongSens: unsurpassed vibration resistance (> 60g) for ultimate plant safety
-

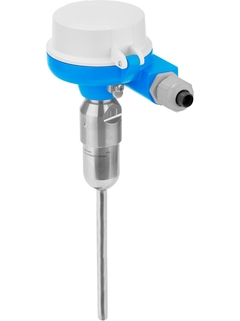

iTHERM QuickNeck: cost and time savings thanks to simple, tool-free recalibration
Bluetooth® connectivity (optional)
-
International certification: explosion protection according to ATEX, IECEx, CSA C/US and NEPSI
Видео
-
Стандартные продукты
- Надежность, прочность и неприхотливость
Технический уровень
Простота
-
Высокотехнологичные продукты
- Функциональность и удобство
Технический уровень
Простота
-
Специализированные продукты
- Для требовательных областей применения
Технический уровень
Простота
Вариативность
Выбор категории FLEX | Технический уровень | Простота |
---|---|---|
Выбор варианта Fundamental Выполнение основных измерительных задач |
Технический уровень
|
Простота
|
Выбор варианта Lean Простое управление основными процессами |
Технический уровень
|
Простота
|
Выбор варианта Extended Оптимизация процессов с помощью инновационных технологий |
Технический уровень
|
Простота
|
Выбор варианта Xpert Управление самыми сложными областями применения |
Технический уровень
|
Простота
Вариативность |
Выбор варианта Extended
-
Высокотехнологичные продукты
- Функциональность и удобство
Технический уровень
Простота
Ранняя версия
-
-
Техническое описание (TI)
TI iTHERM ModuLine TM131
Версия на русском языке - 03/2024
Инновационный, очень надежный термометр модульного типа (термометр сопротивления или термопара) для широкого спектра применения в пр омышленности
EN RU 31/03/202420/03/202328/02/202215/04/202115/03/2021Язык:
Русский
Версия:
31/03/2024
Размер файла:
4.8 MB
Имя файла:
TI01373TRU_0624-00.pdf
-
-
-
Метрология
Product family: Process RTD general purpose
Версия на русском языке - 08/2021
Product root: TM101-, TM111-,TM121-, TM131- Region: Russia Approval agency: Rosstandart Approval number: 82523-21 Metrology type: Metrology
Язык:
Русский
Версия:
09/08/2021
Размер файла:
5.9 MB
Имя файла:
82523-21.pdf
-
-
-
Техническое описание (TI)
TI iTHERM ModuLine TM131
Инновационный, очень надежный термометр модульного типа (термометр
сопротивления или термопара) для широкого спектра применения в пр
омышленностиEN RU 31/03/202420/03/202328/02/202215/04/202115/03/2021Язык:
Русский
Версия:
31/03/2024
Размер файла:
4.8 MB
Имя файла:
TI01373TRU_0624-00.pdf
-
-
-
Руководство по эксплуатации (BA)
Модульные термометры Инструкция по эксплуатации
Универсальные модульные термометры со сменными вставками термометров
сопротивления (RTD) или термопар (TC) для применения в промышле
нностиEN RU 31/08/2018Язык:
Русский
Версия:
31/08/2018
Размер файла:
624.2 KB
Имя файла:
BA01915TRU_0118.pdf
-
-
-
Указания по взрывозащите (XA)
Installation instructions for separate thermowell
Installation instructions for separate thermowell
Язык:
Английский
Версия:
13/03/2023
Размер файла:
707 KB
Имя файла:
XA03117TEN_0123-00.pdf
-
-
-
Указания по взрывозащите (XA)
XA iTHERM ТМ1x1
1Ех d IIC T6…T1 Gb Х
Ga/Gb Ех d IIC T6…T1 Х
Ех tb IIIC 85°C…450°C Db Х
Ех ta/tb IIIC 85°C…450°C Da/Db ХEN RU 10/07/202430/08/2021Язык:
Русский
Версия:
10/07/2024
Размер файла:
682.7 KB
Имя файла:
XA02695TRU_0224-00.pdf
-
-
-
Указания по взрывозащите (XA)
TM111, TM131: cCSAus XP DIP NI
TM111, TM131: cCSAus XP DIP NI
Язык:
Английский
Версия:
19/12/2022
Размер файла:
356.1 KB
Имя файла:
XA01961TEN_03.22.pdf
-
-
-
Указания по взрывозащите (XA)
XA iTHERM TM111, iTHERM TM131
TM111:
Ex db IIC T1...T6 Gb
Ex tb IIIC T85 °C...T450 °C Db
TM131:
Ex db IIC T1...T6 Ga/Gb
Ex ta IIIC T<sub>200</sub> T85 °C...T<sub>200
</sub> T450 °C Da - Process
Ex tb IIIC T85 °C...T450 °C Db - EnclosureEN RU 10/07/202427/04/202330/07/2020Язык:
Английский
Версия:
10/07/2024
Размер файла:
672.9 KB
Имя файла:
XA02114TEN_0324-00.pdf
-
-
-
Указания по взрывозащите (XA)
iTHERM TM111, TM131 Control drawing CSA IS, NI, DIP
Thermometer
Installation Notes for hazardous locations
Intrinsically safe, Nonincendive, Dust ignition proofЯзык:
Английский
Версия:
22/11/2023
Размер файла:
590.1 KB
Имя файла:
XA01976TEN_04.23.pdf
-
-
-
Указания по взрывозащите (XA)
XA iTHERM TM111, iTHERM TM112, iTHERM TM131, iTHERM TM151, iTHERM TM152
ATEX, IECEx:
Ex ia IIC T6 Ga/Gb
Ex ia IIIC Txxx °C Da/DbEN RU 26/06/202312/12/202228/03/202215/04/2019Язык:
Английский
Версия:
26/06/2023
Размер файла:
583.2 KB
Имя файла:
XA01817TEN_0423-00.pdf
-
-
-
Указания по взрывозащите (XA)
XA iTHERM TM111 iTHERM TM131
ATEX:
Ex db IIC T6 Ga/Gb
Ex db IIC T6 Gb
Ex ta/tb IIIC Txxx °C Da/Db
Ex tb IIIC Txxx °C DbEN RU 20/03/202427/06/202222/05/2019Язык:
Английский
Версия:
20/03/2024
Размер файла:
672.8 KB
Имя файла:
XA01799TEN_0324-00.pdf
-
-
-
Указания по взрывозащите (XA)
XA iTHERM ТМ1x1
0Ex ia IIC T6...T1 Ga X
Ga/Gb Ex ia IIC T6…T1 X
Ex ia IIIC T85°C…450°C Da/Db XEN RU 10/07/202430/08/2021Язык:
Русский
Версия:
10/07/2024
Размер файла:
591.8 KB
Имя файла:
XA02696TRU_0224-00.pdf
-
