Краткие характеристики
-
Погрешность
класс 1 согласно IEC 60584
-
Время отклика
в зависимости от конфигурации
t50 = 1 с
t90 = 2 с -
Макс. рабочее давление (статическое)
при 20 °C: 500 бар (7252 psi)
-
Диапазон рабочих температур
Тип K:
-40 °C...1100 °C
Тип J:
-40 °C...750 °C -
Максимальная длина по запросу
до 30000,00 мм (1181,10'')
Область применения

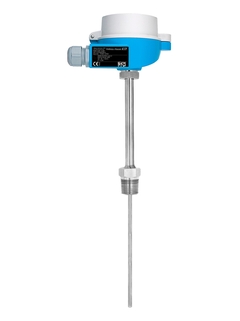

Надежная модульная конструкция термопары позволяет использовать её в любых отраслях промышленности, особенно в химической и нефтегазовой. Опциональный устанавливаемый в головке преобразователь со всеми стандартными протоколами коммуникаций повышает точность измерения и надежность по сравнению с датчиками с прямым подключением к контроллеру. Различные присоединения к процессу и материалы смачиваемых частей обеспечивают универсальность применения.
Универсальное применение
Монтаж в существующие термогильзы
Диапазон измерения: –40 ... 1100 °C
Класс защиты до IP68
Преимущества
Высокая степень универсальности, обусловленная модульной конструкцией, в которой используются стандартные клеммные головки, соответствующие DIN EN 50446, и погружные части с любой необходимой погружной длиной.
Возможность регулирования погружной длины термометра с помощью компрессионных фитингов.
Типы защиты, используемые во взрывоопасных зонах: искрозащищенность (Ex ia), искробезопасность (Ex nA)
Встраиваемые нормирующие преобразователи с различными выходными сигналами: 4/20мА, HART®, PROFIBUS® PA or FOUNDATION Fieldbus™
Ранняя версия
Примеры успешного применения
-
Стандартные продукты
- Надежность, прочность и неприхотливость
Технический уровень
Простота
-
Высокотехнологичные продукты
- Функциональность и удобство
Технический уровень
Простота
-
Специализированные продукты
- Для требовательных областей применения
Технический уровень
Простота
Вариативность
| Выбор категории FLEX | Технический уровень | Простота |
|---|---|---|
Выбор варианта Fundamental Выполнение основных измерительных задач |
Технический уровень
|
Простота
|
Выбор варианта Lean Простое управление основными процессами |
Технический уровень
|
Простота
|
Выбор варианта Extended Оптимизация процессов с помощью инновационных технологий |
Технический уровень
|
Простота
|
Выбор варианта Xpert Управление самыми сложными областями применения |
Технический уровень
|
Простота
Вариативность |
Поиск запчастей по номеру на чертеже
Фильтр
-
-
дополнительные запчасти
уплотн. 67,5x2,9x1,5 VMQ/PTFE, 5 штук
Код заказа52028179 -
-
-
дополнительные запчасти
Display LC for TA20J
Код заказа60017971 -
-
-
дополнительные запчасти
набор корпус фильтр. F15/T17, 3 штук
Код заказа71043745 -
-
-
дополнительные запчасти
Fieldbus connector PA M20;M12; L150
Код заказа71090687 -
-
-
дополнительные запчасти
Коннектор 4p M20/M12 150мм
Код заказа71313382 -
-
-
дополнительные запчасти
Зап.части, медное кольцо G1/2",(10 шт)
Код заказа71367414 -
-
-
дополнительные запчасти
Зап.части, медное кольцо G3/4",(10 шт)
Код заказа71367420 -
-
-
дополнительные запчасти
Зап.части, медное кольцо M20x1.5(10шт)
Код заказа71367425 -
-
-
дополнительные запчасти
Зап.части, кольцо D21/di 10xзелен.,10шт
Код заказа71367427 -
-
-
дополнительные запчасти
компл.зап.част.,медное кольцо M18(10 шт)
Код заказа71438347 -
-
-
дополнительные запчасти
Крепежный набор для TMT8х/7х (европ.)
Код заказа71044061 -
-
-
дополнительные запчасти
Удлинительный кабель TC IEC 2x тип K
Код заказа71389488 -
-
-
дополнительные запчасти
Удлин.кабель TC IEC 2x тип J
Код заказа71389497 -
-
-
дополнительные запчасти
O-Ring 44,17x1,78 EPDM labs free black
Код заказа71142762 -
-
-
Сенсорный
Insert TPC100
Номер чертежаКод заказаATPC100- -
-
-
дополнительные запчасти
Spare parts kit sealing TA30A/TA30D
Код заказа71182602 -
-
-
В сборе/арматура
Extension Neck for Thermowell
Номер чертежаКод заказаETN15- -
-
-
Корпус/принадлежности
Terminal Head TA20A
Номер чертежаКод заказаDTA20A- -
-
-
Корпус/принадлежности
Terminal Head TA20B
Номер чертежаКод заказаDTA20B- -
-
-
Корпус/принадлежности
Terminal Head TA21E
Номер чертежаКод заказаDTA21E- -
-
-
Арматура/вспомогательные принадлежности
Compression Fitting TA50
Номер чертежаКод заказаFTA50- -
-
-
Электронный преобразователь (датчик)
iTEMP TMT84, Transmitter PA
Номер чертежаКод заказаBTMT84- -
-
-
Электронный преобразователь (датчик)
iTEMP TMT85, Transmitter FF
Номер чертежаКод заказаBTMT85- -
-
-
дополнительные запчасти
Display Unit Head Transmitter
Код заказаTID10- -
-
-
дополнительные запчасти
Readwin 2000 Operation + Read. software
Код заказаREADWIN- -
-
-
дополнительные запчасти
Commubox FXA195
Код заказаFXA195- -
-
-
Корпус/принадлежности
Terminal Head TA30A
Номер чертежаКод заказаDTA30A- -
-
-
Корпус/принадлежности
Terminal Head TA30D
Номер чертежаКод заказаDTA30D- -
-
-
Корпус/принадлежности
Terminal Head TA30P
Номер чертежаКод заказаDTA30P- -
-
-
Электронный преобразователь (датчик)
iTEMP TMT181, Head Transmitter PCP
Номер чертежаКод заказаBTMT181- -
-
-
Электронный преобразователь (датчик)
iTEMP TMT182, Head Transmitter HART
Номер чертежаКод заказаBTMT182- -
-
-
дополнительные запчасти
iTEMP TMT82, Transmitter HART
Код заказаTMT82- -
-
Термопроводная паста FDA-conform 30г
Код заказа71249291 -
Term.block DIN B (42mm) 2 term. Spc 5 pc
Номер чертежаКод заказаC71111510 -
Term.block DIN B (42mm) 4 term.
Номер чертежаКод заказаC71111514 -
Configuration Kit TXU10
Код заказаTXU10-
