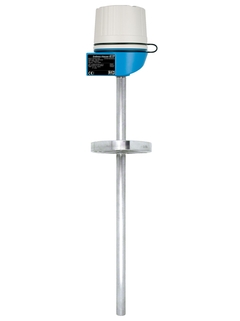

Omnigrad S TR63
Термопреобразователь сопротивления

Omnigrad S TR63 ©Endress+Hauser

Надежное измерение температуры процесса в тяжелых промышленных условиях

Термопреобразователь сопротивления TR63 предназначен для тяжелых промышленных применений в условиях повышенных требований к безопасности. Области применения: нефтедобыча, нефтепереработка, химия и нефтехимия. Термопреобразователь выдерживает коррозионное и механическое воздействие рабочей среды благодаря защитным гильзам, выполненным из различных коррозионностойких материалов. Для повышения надежности измерения температуры, термопреобразователь опционально комплектуется нормирующим преобразователем с различными типами протокола передачи данных (4/20мА, HART, Profibus PA, FOUNDATION Fieldbus).

  • Преимущества

    • Тип взрывозащиты: Ex ia, Ex d

    • Модульность, универсальность конструкции (DIN 43772)

    • Короткое время отклика при использовании суженного наконечника термогильзы (опция)

    • Широкий выбор присоединений к процессу: резьбы, компрессионные фитинги, фланцы

    • ...

  • Область применения

    • Тяжелые промышленные применения

    • Добыча и переработка углеводородов, химическая и нефтехимическая отрасли промышленности

    • Диапазон измерений: –200 до +600°C

    • Максимальное рабочее давление: до 100 бар (в зависимости от конфигурации)

    • Степень защиты: IP68

Характеристики и спецификации

Назад

Details

  • Принцип измерения

    Терморезистор

  • Характеристики / Применение

    американские размеры

    модульная система измерения температуры

    для высокоинтенсивных областей применения

    подходит для использования во взрывоопасных зонах

    фланцевое присоединение к процессу

    с горловиной
    с термогильзой / защитной гильзой (металлической)

  • Контактный разъем

    TA21H – алюминий – крышка с резьбой, с цепочкой

    TA21H – нержавеющая сталь – крышка с резьбой, с цепочкой

    TA30H – алюминий – с дисплеем или без него

    TA30H – алюминий – один или два кабельных ввода NPT1/2", NPT3/4", M20x1,5

  • Термогильза / защитная трубка

    сварная защитная трубка

  • Вставка/чувствительный элемент

    с минеральной изоляцией (MI), гибкий

  • Внешний диаметр защитной трубки

    1/4" SCH80

    1/2" SCH80

    1/2" SCH40

    3/4" SCH80

    3/4" SCH40

  • Максимальная длина по запросу

    до 10000,00 мм (393,70'')

  • Материал защитной трубки/термогильзы

    1.4404 (316)

    1.4749 (~446)

  • Дополнительное покрытие

    Не определено

  • Присоединение к процессу

    наружная резьба:

    NPT1/2"

    NPT3/4"

    NPT1"

    фланец:

    ASME 1" 150 RF (B16.5)

    ASME 1" 300 RF (B16.5)

    ASME 1" 600 RF (B16.5)

    ASME 1,5" 150 RF (B16.5)

    ASME 1,5" 300 RF (B16.5)

    ASME 1,5" 600 RF (B16.5)

    ASME 2" 300 RF (B16.5)

    ASME 2" 600 RF (B16.5)

  • Форма наконечника датчика

    прямой

    усеченный

  • Шероховатость поверхности Ra

    Не определено

  • Диапазон рабочих температур

    PT100 TF StrongSens:

    -50 °C ...500 °C

    (58 °F ...932 °F)

    PT100 WW:

    -200 °C ...600 °C

    (-328 °F ...1112 °F)

    PT100 TF:

    -50 °C ...400 °C

    (58 °F ...752 °F)

  • Макс. рабочее давление (статическое)

    при 20 °C: 100 бар (1450 psi)

  • Погрешность

    класс A согласно ГОСТ Р МЭК 60751

    класс AA согласно ГОСТ Р МЭК 60751

  • Время отклика

    в зависимости от конфигурации

    t50 = 4 с

    t90 = 8 с

  • Встраиваемый нормирующий преобразователь

    да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

  • Сертификаты взрывозащиты

    ATEX II

    IECEx

    NEPSI

    EAC Ex

    Взрывозащита

  • Взрывозащита

    Метрология по ГОСТ

    SIL (только для преобразователя)

    Морской сертификат

Документы / руководства пользователя / программное обеспечение

Аксессуары / Запчасти

Nr
Order code
Specification
  • C
  • A
    • Nr A Order code TPR100-

      Термопреобразов. сопротивления TPR100

      Термопреобразователь сопротивления платиновый Pt100. Сменная вставка в соотв. с EN60751. Диапазон: -196...600oC (в зависим. от конфигурации). Подходит для TR10, TR11, TR12, TR13, TR15, TR24, TR61, TR62, TR63, TR66, TR88, TST187, TSM187

    • Nr A Order code TPR300-

      Термопреобразов. сопротивления TPR300

      Термопреобразователь сопротивления платиновый Pt100. Сменная вставка (MgO) для применения в TR61, TR62, TR63, TR66 исполнения Ex d. Макс. рабочий диапазон: -196...600oC (в зависимости от конфигурации)

    • Nr A Order code TS111-

      Термопреобразов. сопротивления TS111

      Термопреобразователь сопротивления платиновый Pt100. Сменная измерительная вставка по DIN43735

  • E
  • D
    • Nr D Order code TA21H-

      Клеммная головка TA21H

      Соединит.головка с резьб.крышкой, монтаж измерительной вставки с преобразователем или клеммной коробки. Исполнение: взрывозащищенное Темпер. окруж. среды (с глухой крышкой): -40 до 100oC Класс защиты: IP66 - IP68

  • B
    • Nr B Order code TMT84-

      iTEMP TMT84, Преобразователь PA

      Двухканальный нормирующий преобразователь температуры. Расшир. диагностика: мониторинг датчика. PROFIBUS PA Profile 3.02. Гальваническая изоляция 2кВ. Применение: терморезистор, термопара, Ом, мВ. Потребляемый ток: 11 мА. Монтаж: головка формы B, DIN EN50446. Заводские настройки: CH1: Pt100, 3х-проводная схема, oC. CH2: неактивный. Различный опции конфигурации.

    • Nr B Order code TMT85-

      iTEMP® TMT85, Преобразователь, FF

      Преобразователь температуры встраиваемый, два канала ввода данных сенсора и усовершенствован. диагностика для мониторинга сенсора. Протокол FOUNDATION Fieldbus (ITK 5.0.1). гальваническая изоляция 2 кВ (входа сенсора от выхода). Область применения: RTC, TC, Ом, мВ. Потребляемый ток: 11 мА. Монтаж: головка форма B, DIN EN50446. Регистрация по UL, CSA (общ. назначения) CH1: Pt100, 3х-пров., оС. CH2: неактивен. Возможно изменение конфигурации (опционально).

    • Nr B Order code TID10-

      Дисплей для встр. преобразователя TID10

      Подключаемый. Отображение измеряемого значения. 12 переключателей с нижней стороны. Настройки: FF: Моделирование PA: Адрес шины Совместимость: TMT85, TMT84, TMT82.

  • D
    • Nr D Order code TA30H-

      Корпус термометра TA30H

      Фиксатор для клеммного блока или встраиваемого преобразователя + дополнительный дисплей. Конструкция: взрывозащищенная Крышка: резьбовая, дополнительное окно. Материал: алюминий. Покрытие: полиэстер. Цвет: корпус голубой, крышка серая. Окр. температуры: -50...+150 oC (корпус) Степень защиты: IP66/68,NEMA 4X (корпус) Защита Ex d/XP: IP66/67 (корпус).

  • B
    • Nr B Order code TMT180-

      iTEMP TMT180, Преобр.темпер. Pt100

      Преобразоват.темпер., ПК-программируемый Область применения: RTD. 2-проводн. 4-20мA. Срабатывание при отказе: NAMUR NE 43. Монтаж: головка форма B, DIN43729. Регистрация по UL.

    • Nr B Order code TMT181-

      iTEMP TMT181, встр. преоб. темпер., PCP

      Преобразователь температуры, ПК- программируемый Область применения: RTD, TC, Ом, мВ. 2-провод. 4-20мA, гальванич. изоляция. Срабатывание при отказе: NAMUR NE 43. Монтаж: головка форма B, DIN43729. Регистрация по UL.

    • Nr B Order code TMT182-

      iTEMP TMT182, Преобраз. темпер., HART

      Преобразователь температуры, протокол HART. Область применения: RTD, TC, Ом, мВ. 2-провод. 4-20мA, гальван. изоляция Срабатывание при отказе: NAMUR NE 43. Монтаж: головка форма B, DIN43729. Регистрация по UL. Морской сертификат (Германский Ллойд).

    • Nr B Order code TMT82-

      iTEMP® TMT82, Преобразователь HART

      2х-проводный нормирующий преобразователь температуры. Двойной универсальный вход для датчиков. Гальваническая изоляция 2 кВ (вход/выход). Применение: ТС, ТП, Ом и мВ. :: Высокая надежность благодаря обнаружению дрейфа датчика и резервированию датчика. ::Опционально также для применений, критически требовательных к безопасности, с применением SIL 2/3 в соответствии с IEC61508.
