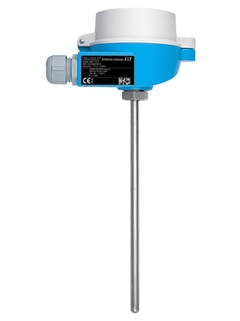

Omnigrad M TC12
Термопара

©Endress+Hauser

Универсальная конструкция прибора, подходящая для всех отраслей промышленности

Универсальная термопара TC12 предназначена для применений в любых отраслях промышленности. Для повышения надежности измерения температуры, термопара опционально комплектуется нормирующим преобразователем с различными типами прокола передачи данных (4/20мА, HART, Profibus PA, FOUNDATION Fieldbus). Различные присоединения к процессу и материалы смачиваемых частей обеспечивают универсальность применения.

  • Преимущества

    • Высокая степень универсальности, обусловленная модульной конструкцией, в которой используются стандартные клеммные головки, соответствующие DIN EN 50446, и погружные части с любой необходимой погружной длиной

    • Модульность, универсальность конструкции (DIN...

  • Область применения

    • Для применений в любых отраслях промышленности

    • Диапазон измерений: –40 до +1100°C

    • Максимальное рабочее давление: до 40 бар

    • Степень защиты: IP66/68

Характеристики и спецификации

Назад

Details

  • Принциип измерения

    Термопара

  • Характеристики / Применение

    метрические размеры

    модульная система измерения температуры

    полный диапазон областей применения

    подходит для использования во взрывоопасных зонах

    присоединение к процессу: компрессионный фитинг

    без горловины

    с термогильзой / защитной гильзой (металлической)

  • Контактный разъем

    TA20A - алюминий - крышка с винтами

    TA20B - пластик -резьбовая крышка

    TA20D - алюминий - высокая крышка на шарнирах

    TA20J - нерж.сталь - заглубленная, с дисплеем или без

    TA20R - нерж.сталь - фрезерованная с резьбовой крышкой

    TA20W -алюминий - крышка на защелках

    TA21E - алюминий - резьбовая крышка с цепочкой

    TA30A - E+H, алюминий - низкая крышка - с дисплеем или без

    TA30D - E+H, алюминий - высокая крышка

  • Термогильза / защитная трубка

    сварная защитная трубка

  • Вставка/чувствительный элемент

    с минеральной изоляцией (MI), гибкий

  • Внешний диаметр защитной трубки

    9,0 мм (0,35'')

    11,0 мм (0,43'')

    12,0 мм (0,47'')

  • Максимальная длина по запросу

    до 10000,00 мм (393,70'')

  • Материал защитной трубки/термогильзы

    1.4404 (316L)

    1.4571 (316Ti)

    Alloy 600 (2.4816)

    Alloy C276 (2.4819)

  • Дополнительное покрытие

    Не определено

  • Присоединение к процессу

    компрессионный фитинг:

    G1/2"

    G1"

    R1/2"

    R3/4"

  • Форма наконечника датчика

    прямой

    усеченный

    суженный

  • Шероховатость поверхности Ra

    0,8 мкм (31,5 мкдюйма)

  • Диапазон рабочих температур

    Тип K:

    -40 °C...1100 °C

    (-40 °F...2012 °F)

    Тип J:

    -40 °C...750 °C

    (-40 °F...1382 °F)

  • Макс. рабочее давление (статическое)

    при 20 °C: 40 бар (580 psi)

  • Погрешность

    класс 1 согласно IEC 60584

  • Время отклика

    в зависимости от конфигурации

    t50 = 6 с

    t90 = 13 с

  • Встраиваемый нормирующий преобразователь

    да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

  • Сертификаты взрывозащиты

    ATEX II

    ATEX IECEx

    NEPSI

    IECEx
    EAC Ex

  • Взрывозащита

    Метрология по ГОСТ

    SIL (только для преобразователя)
