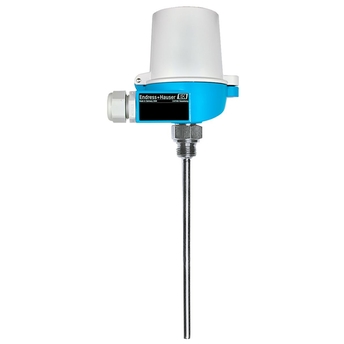

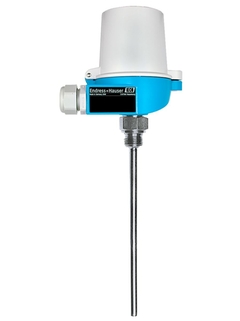

Термопреобразователь сопротивления платиновый TR11

TR11 ©Endress+Hauser

Универсальная конструкция прибора, подходящая для всех отраслей промышленности

Универсальный термопреобразователь сопротивления TR11 предназначен для применений в любых отраслях промышленности. Для повышения надежности измерения температуры, термопреобразователь опционально комплектуется нормирующим преобразователем с различными типами прокола передачи данных (4/20мА, HART, Profibus PA, FOUNDATION Fieldbus). Различные присоединения к процессу и материалы смачиваемых частей обеспечивают универсальность применения.

Быстрый выбор

Выберите один из предложенных вариантов
  • <%message%>

или

Индивидуальная конфигурация

Выберите из всех возможных вариантов
  • Преимущества

    • Высокая степень универсальности, обусловленная модульной конструкцией, в которой используются стандартные клеммные головки, соответствующие DIN EN 50446, и погружные части с любой необходимой погружной длиной

    • Модульность, универсальность конструкции (DIN...

  • Область применения

    • Для применений в любых отраслях промышленности

    • Диапазон измерений: –200 до +600°C

    • Максимальное рабочее давление: до 75 бар

    • Степень защиты: IP66/68

Характеристики и спецификации

Назад

Details

  • Принцип измерения

    Терморезистор

  • Характеристики / Применение

    метрические размеры

    модульная система измерения температуры

    полный диапазон областей применения

    подходит для использования во взрывоопасных зонах

    резьбовое присоединение к процессу

    без горловины
    с термогильзой / защитной гильзой (металлической)

    возможность использования со вставкой StrongSens

  • Контактный разъем

    TA20A – алюминий – крышка с винтами

    TA20B – пластик – крышка с резьбой

    TA30A – E+H, алюминий – низкая крышка – с дисплеем или без него

    TA30D – E+H, алюминий – высокая крышка

    TA20A – алюминий – крышка с винтами

    TA20B – пластик – крышка с резьбой
    TA20D – алюминий – откидная крышка, высокая

    TA20J – нержавеющая сталь – цельнотянутый, с дисплеем или без него

    TA20R – нержавеющая сталь – фрезерованный, крышка с резьбой

    TA20W – алюминий – крышка с защелкой

    TA21E – алюминий – крышка с резьбой, с цепочкой

  • Термогильза / защитная трубка

    сварная защитная трубка

  • Вставка/чувствительный элемент

    с минеральной изоляцией (MI), гибкий

  • Внешний диаметр защитной трубки / вставки

    8,0 мм (0,31")

    9,0 мм (0,35'')

    11,0 мм (0,43'')

    12,0 мм (0,47'')

    14,0 мм (0,55")

    15,0 мм (0,59")

  • Максимальная длина по запросу

    до 10000,00 мм (393,70'')

  • Материал защитной трубки/термогильзы

    1.4401 (316)

    1.4404 (316L)

    1.4571 (316Ti)

  • Дополнительное покрытие

    Не определено

  • Присоединение к процессу

    наружная резьба:

    G3/8"

    G1/2"

    G3/4"

    NPT1/2"

    NPT3/4"

    M20x1,5

  • Форма наконечника датчика

    прямой

    усеченный

    суженный

  • Шероховатость поверхности Ra

    Не определено

  • Диапазон рабочих температур

    PT100 TF StrongSens:

    -50 °C ...500 °C

    (58 °F ...932 °F)

    PT100 WW:

    -200 °C ...600 °C

    (-328 °F ...1.112 °F)

    PT100 TF:

    -50 °C ...400 °C

    (58 °F ...752 °F)

  • Макс. рабочее давление (статическое)

    при 20 °C: 75 бар (1088 psi)

  • Погрешность

    класс A согласно ГОСТ Р МЭК 60751

    класс AA согласно ГОСТ Р МЭК 60751

  • Время отклика

    в зависимости от конфигурации

  • Встраиваемый нормирующий преобразователь

    да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

  • Сертификаты взрывозащиты

    ATEX II

    ATEX IECEx

    NEPSI

    IECEx

    EAC Ex

  • Взрывозащита

    Метрология по ГОСТ

    SIL (только для преобразователя)

    Морской сертификат
