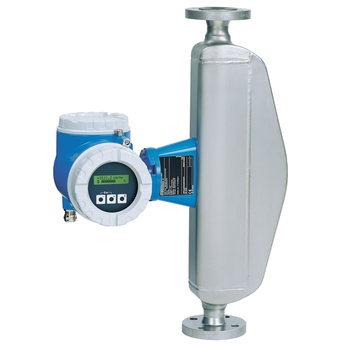

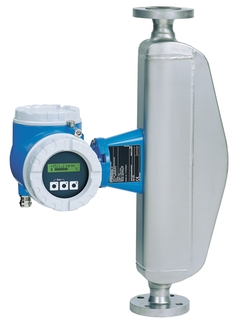

Proline Promass 80H
Кориолисовый расходомер

Proline Promass 80H ©Endress+Hauser

Однотрубный расходомер для химически агрессивных сред с преобразователем в компактном или раздельном исполнении

Химически устойчивый однотрубный расходомер Promass H обеспечивает высокоточное измерение расхода жидкостей и газов в условиях, требующих повышенной коррозионной стойкости. В сочетании с доказавшим свою эффективность кнопочным преобразователем Promass 80 расходомер Promass 80H является эффективным решением для применения в подобных условиях.

  • Преимущества

    • Модульная конструкция и удобное меню настройки позволяют повысить эффективность использования расходомера

    • Функция резервного копирования данных для повышения качества процесса.

    • Одновременное измерение нескольких переменных процесса (массовый расход и...

  • Область применения

    Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.

    • Высокоточное измерение расхода жидкости и газа, напр., нефтепродуктов, смазочных материалов, горючих материалов, сжиженного газа,...

Характеристики и спецификации

Назад

Details

  • Принцип измерения

    Кориолисовые расходомеры

  • Характеристики/Область применения

    Сбалансированная измерительная система.
    Гигиеническое исполнение
    Химически стойкие материалы

  • Температура окружающей среды

    -20...+65°C

  • Рабочая температура

    -50...+200°C

  • Рабочее давление абс.

    PN 40
    Cl 150...300
    JIS 10...20K

  • Смычиваемые части

    Цирконий 702/R60702

  • Выходные сигналы

    4...20 мА
    Импульсно-частотный
    Сигнал состояния

  • Сертификаты/Разерешения

    ATEX
    FM
    CSA

  • Принцип измерения

    Кориолисовые расходомеры

  • Заголовок для изделия

    Химически стойкий однотрубный расходомер с преобразователем в компактном или раздельном исполнении. Высокоточное измерение жидкостей и газов в условиях, требующих повышенной коррозионной стойкости.

  • Функции датчика

    Максимальный уровень безопасности для химически агрессивных жидкостей – коррозионная стойкость смачиваемых деталей. Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Компактный монтаж – нет необходимости в прямых входных или выходных участках. Измерительная трубка из тантала, циркония. Номинальный диаметр: DN 8...50 (³⁄₈...2").

  • Особенности преобразователя

    Экономичность — конструкция, разработанная для стандартных применений Безопасная работа — на дисплей выводится легко читаемая информация о процессе. Полное соответствие промышленным требованиям — IEC/EN/NAMUR. 2-строчный дисплей с фоновой подсветкой и кнопочным управлением. Доступно компактное и раздельное исполнение прибора.

  • Диапазон номинальных диаметров

    DN 8...50

  • Смачиваемые материалы

    Измерительная трубка: тантал 2.5W; 702 (UNS R60702)
    Присоединение: тантал; 702 (UNS R60702)

  • Измеряемые параметры

    Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, эталонная плотность

  • Макс. погрешность измерения

    Массовый расход (жидкость): ±0,15 %
    Объемный расход (жидкость): ±0,15 %
    Массовый расход (газ, только для тантала): ±0,5 %
    Плотность (жидкость): ±0,0005 г/см³

  • Диапазон измерения

    0...70'000 кг/ч

  • Макс. рабочее давление

    PN 40, класс 300, 20K

  • Диапазон температур продукта

    Тантал: –50...+150 °C (–58...+302 °F)
    Цирконий: –50...+200 °C (–58...+392 °F)

  • Диапазон окружающей температуры

    Стандартное исполнение: –20...+60 °C (–4...+140 °F)
    Опция: -40...+60 °C (-40...+140 °F)

  • Материал корпуса сенсора

    1.4301 (304), коррозионно-устойчивый

  • Материал корпуса преобразователя

    Литой алюминий с порошковым покрытием
    1.4301 (304), листовой
    CF3M (316L), литой

  • Степень защиты

    IP67, защитная оболочка типа 4X. Преобразователь в раздельном исполнении: IP67, защитная оболочка типа 4X

  • Дисплей/Настройка

    2-строчный дисплей с подсветкой, с нажимными кнопками
    Настройка посредством локального дисплея и управляющего ПО

  • Выходные сигналы

    3 выхода:
    0...20 мА (активный)/4...20 мА (активный/пассивный)
    Импульсный/частотный/релейный выход (пассивный)

  • Входные сигналы

    Входной сигнал состояния

  • Цифровая связь

    HART
    PROFIBUS PA

  • Источник питания

    16...62 В пост. тока
    85...260 В пер. тока (45...65 Гц)
    20...55 В пер. тока (45...65 Гц)

  • Сертификаты на взрывозащиту

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • Другие сертификаты и нормативы

    Материал 3.1, произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025), NAMUR, SIL
    PED, CRN

  • Безопасность изделия

    Маркировка CE, C-Tick, EAC

  • Функциональная безопасность

    Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511

  • Метрологические нормативы и сертификаты

    Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/ГОСТ Р МЭК 17025), NAMUR

  • Сертификаты и нормативы по давлению

    PED, CRN

  • Сертификаты на материалы

    Материал 3.1

  • Принцип измерения

    Кориолисовые расходомеры

  • Заголовок для изделия

    The chemically resistant single‐tube flowmeter with a compact or remote transmitter. Highly accurate measurement of liquids and gases in applications requiring highest corrosion resistance.

  • Функции датчика

    Maximum safety for chemically aggressive fluids – corrosionresistant wetted parts. Fewer process measuring points – multivariable measurement (flow, density, temperature). Spacesaving installation – no in/outlet run needs. Measuring tube made of Tantalum, Zirconium. Nominal diameter: DN 8 to 50 (³⁄₈ to 2").

  • Особенности преобразователя

    Cost‐effective – dedicated design for standard applications. Safe operation – display provides easy readable process information. Fully industry compliant – IEC/EN/NAMUR. 2‐line backlit display with push buttons. Device in compact or remote version.

  • Диапазон номинальных диаметров

    DN 8 to 50 (³⁄₈ to 2")

  • Смачиваемые материалы

    Measuring tube: Tantalum 2.5W; 702 (UNS R60702)
    Connection: Tantalum; 702 (UNS R60702)

  • Измеряемые параметры

    Mass flow, density, temperature, volume flow, corrected volume flow, reference density

  • Макс. погрешность измерения

    Mass flow (liquid): ±0.15 %
    Volume flow (liquid): ±0.15 %
    Mass flow (gas, Tantalum only): ±0.5 %
    Density (liquid): ±0.0005 g/cm³

  • Диапазон измерения

    0 to 70 000 kg/h (0 to 2570 lb/min)

  • Макс. рабочее давление

    PN 40, Class 300, 20K

  • Диапазон температур продукта

    Tantalum: –50 to +150 °C (–58 to +302 °F)
    Ziconium: –50 to +200 °C (–58 to +392 °F)

  • Диапазон окружающей температуры

    Standard: –20 to +60 °C (–4 to +140 °F)
    Option: –40 to +60 °C (–40 to +140 °F)

  • Материал корпуса сенсора

    1.4301 (304), corrosion resistant

  • Материал корпуса преобразователя

    Powder‐coated die‐cast aluminium
    1.4301 (304), sheet
    CF3M (316L), cast

  • Степень защиты

    IP67, type 4X enclosure. Remote transmitter: IP67, type 4X enclosure

  • Дисплей/Настройка

    2‐line backlit display with push buttons
    Configuration via local display and operating tools possible

  • Выходные сигналы

    3 outputs:
    0‐20 mA (active)/4‐20 mA (active/passive)
    Pulse/frequency/switch output (passive)

  • Входные сигналы

    Status input

  • Цифровая связь

    HART
    PROFIBUS PA

  • Источник питания

    DC 16 to 62 V
    AC 85 to 260 V (45 to 65 Hz)
    AC 20 to 55 V (45 to 65 Hz)

  • Сертификаты на взрывозащиту

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • Безопасность изделия

    CE, C-tick, EAC marking

  • Функциональная безопасность

    Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511

  • Метрологические нормативы и сертификаты

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR

  • Сертификаты и нормативы по давлению

    PED, CRN

  • Сертификаты на материалы

    3.1 material

  • Принцип измерения

    Кориолисовые расходомеры

  • Заголовок для изделия

    Химически стойкий однотрубный расходомер с преобразователем в компактном или раздельном исполнении. Высокоточное измерение жидкостей и газов в условиях, требующих повышенной коррозионной стойкости.

  • Функции датчика

    Максимальный уровень безопасности для химически агрессивных жидкостей – коррозионная стойкость смачиваемых деталей. Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Компактный монтаж – нет необходимости в прямых входных или выходных участках. Измерительная трубка из тантала, циркония. Номинальный диаметр: DN 8...50 (³⁄₈...2").

  • Особенности преобразователя

    Экономичность — конструкция, разработанная для стандартных применений Безопасная работа — на дисплей выводится легко читаемая информация о процессе. Полное соответствие промышленным требованиям —IEC/EN/NAMUR. 2-строчный дисплей с фоновой подсветкой и кнопочным управлением. Доступно компактное и раздельное исполнение прибора.

  • Диапазон номинальных диаметров

    DN 8...50

  • Смачиваемые материалы

    Измерительная трубка: тантал 2.5W; 702 (UNS R60702)
    Присоединение: тантал; 702 (UNS R60702)

  • Измеряемые параметры

    Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, эталонная плотность

  • Макс. погрешность измерения

    Массовый расход (жидкость): ±0,15 %
    Объемный расход (жидкость): ±0,15 %
    Массовый расход (газ, только для тантала): ±0,5 %
    Плотность (жидкость): ±0,0005 г/см³

  • Диапазон измерения

    0...70'000 кг/ч

  • Макс. рабочее давление

    PN 40, класс 300, 20K

  • Диапазон температур продукта

    Тантал: –50...+150 °C (–58...+302 °F)
    Цирконий: –50...+200 °C (–58...+392 °F)

  • Диапазон окружающей температуры

    Стандартное исполнение: –20...+60 °C (–4...+140 °F)
    Опция: -40...+60 °C (-40...+140 °F)

  • Материал корпуса сенсора

    1.4301 (304), коррозионно-устойчивый

  • Материал корпуса преобразователя

    Литой алюминий с порошковым покрытием
    1.4301 (304), листовой
    CF3M (316L), литой

  • Степень защиты

    IP67, защитная оболочка типа 4X. Преобразователь в раздельном исполнении: IP67, защитная оболочка типа 4X

  • Дисплей/Настройка

    2-строчный дисплей с подсветкой, с нажимными кнопками
    Настройка посредством локального дисплея и управляющего ПО

  • Выходные сигналы

    3 выхода:
    0...20 мА (активный)/4...20 мА (активный/пассивный)
    Импульсный/частотный/релейный выход (пассивный)

  • Входные сигналы

    Входной сигнал состояния

  • Цифровая связь

    HART
    PROFIBUS PA

  • Источник питания

    16...62 В пост. тока
    85...260 В пер. тока (45...65 Гц)
    20...55 В пер. тока (45...65 Гц)

  • Сертификаты на взрывозащиту

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • Другие сертификаты и нормативы

    Материал 3.1, произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025), NAMUR, SIL
    PED, CRN

  • Безопасность изделия

    Маркировка CE, C-Tick, EAC

  • Функциональная безопасность

    Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511

  • Метрологические нормативы и сертификаты

    Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/ГОСТ Р МЭК 17025), NAMUR

  • Сертификаты и нормативы по давлению

    PED, CRN

  • Сертификаты на материалы

    Материал 3.1
