Краткие характеристики
-
Макс. погрешность измерения
±0,25% (1...4м/с)
±0,5% (1 мм/с)
±5% без калибровки -
Диапазон измерения
0,14...1,66 л/с (0,035...0,44 гал/с)
-
Диапазон температур продукта
-20...+130°C
-
Макс. рабочее давление
PN16
-
Смачиваемые материалы
Футеровка: PFA
Электроды: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022), тантал,
платина
Область применения

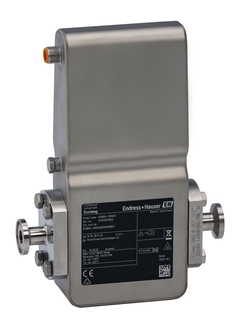

Dosimag is designed for demanding filling and bottling applications with conductive liquids in Food & Beverage and Life Sciences. In applications where space is limited, Dosimag is the preferred choice for system integrators, skid builders and equipment manufacturers. Dosimag measures volume directly. The bidirectional measuring principle is virtually independent of pressure, density, temperature and viscosity.
The compact and robust sensor is available with three electronics versions:
Pulse/frequency/status version for easy and economical use in filling applications
Intelligent pulse version with IO-Link provides continuous digital communication, allowing easy commissioning and documentation, real-time availability of process data, optimization of filling conditions and predictive maintenance
Integrated batching version with Dynamic Drip Correction over Modbus RTU for advanced filling control
Преимущества
High and stable filling performance – high measuring accuracy and repeatability in shortest filling times
IO-Link allows real-time digital communication for easier commissioning and continuous data availability
Compact design for optimized machine footprint
Integrated batching functionality – filling process management solved by the flowmeter
Automatic recovery of data for servicing
Global compliance with industry standards – EHEDG, 3-A, FCM, cGMP
SIP and CIP cleanable
Видео
Выбор варианта Xpert
-
Специализированные продукты
- Для требовательных областей применения
Технический уровень
Простота
Вариативность
-
Стандартные продукты
- Надежность, прочность и неприхотливость
Технический уровень
Простота
-
Высокотехнологичные продукты
- Функциональность и удобство
Технический уровень
Простота
-
Специализированные продукты
- Для требовательных областей применения
Технический уровень
Простота
Вариативность
Выбор категории FLEX | Технический уровень | Простота |
---|---|---|
Выбор варианта Fundamental Выполнение основных измерительных задач |
Технический уровень
|
Простота
|
Выбор варианта Lean Простое управление основными процессами |
Технический уровень
|
Простота
|
Выбор варианта Extended Оптимизация процессов с помощью инновационных технологий |
Технический уровень
|
Простота
|
Выбор варианта Xpert Управление самыми сложными областями применения |
Технический уровень
|
Простота
Вариативность |
Ранняя версия
-
-
Техническое описание (TI)
TI Dosimag
Electromagnetic flowmeter
EN RU 13/09/2024Язык:
Английский
Версия:
13/09/2024
Размер файла:
1.7 MB
Имя файла:
TI01784DEN_0124-00.pdf
-
-
-
Руководство по эксплуатации (BA)
BA Dosimag
Electromagnetic flowmeter
Modbus RS485EN RU 13/09/2024Язык:
Английский
Версия:
13/09/2024
Размер файла:
1.8 MB
Имя файла:
BA02345DEN_0124-00.pdf
-
-
-
Руководство по эксплуатации (BA)
BA Dosimag
Electromagnetic flowmeter
EN RU 13/09/2024Язык:
Английский
Версия:
13/09/2024
Размер файла:
1.7 MB
Имя файла:
BA02344DEN_0124-00.pdf
-
-
-
Руководство по эксплуатации (BA)
BA Dosimag
Electromagnetic flowmeter
IO-LinkEN RU 13/09/2024Язык:
Английский
Версия:
13/09/2024
Размер файла:
1.8 MB
Имя файла:
BA02329DEN_0124-00.pdf
-
-
-
Параметры прибора (GP)
GP Dosimag
Electromagnetic flowmeter
IO-LinkEN RU 13/09/2024Язык:
Английский
Версия:
13/09/2024
Размер файла:
976.1 KB
Имя файла:
GP01215DEN_0124-00.pdf
-
-
-
Параметры прибора (GP)
GP Dosimag
Electromagnetic flowmeter
Modbus RS485EN RU 13/09/2024Язык:
Английский
Версия:
13/09/2024
Размер файла:
1.2 MB
Имя файла:
GP01218DEN_0124-00.pdf
-
-
-
Параметры прибора (GP)
GP Dosimag
Electromagnetic flowmeter
EN RU 13/09/2024Язык:
Английский
Версия:
13/09/2024
Размер файла:
917.9 KB
Имя файла:
GP01217DEN_0124-00.pdf
-
-
-
Краткая инструкция (KA)
KA Dosimag
Electromagnetic flowmeter
EN RU 13/09/2024Язык:
Английский
Версия:
13/09/2024
Размер файла:
1.4 MB
Имя файла:
KA01687DEN_0124-00.pdf
-
-
-
Инструкции по монтажу (EA)
EA Wall Mounting Set
Proline H, Dosimag
EN RU 12/07/2024Язык:
Английский
Версия:
12/07/2024
Размер файла:
471.1 KB
Имя файла:
EA01498DA2_0124-00.pdf
-
-
-
Инновации (IN)
Not a drop to lose
Dosimag and Dosimass – precise filling and
dosing with excellent measuring stability,
cGMP compliance and IO-LinkЯзык:
Немецкий
Версия:
06/08/2024
Размер файла:
2.8 MB
Имя файла:
Dosimag_Dosimass_IN01335D06DE_0124_eBrochure.pdf
-
