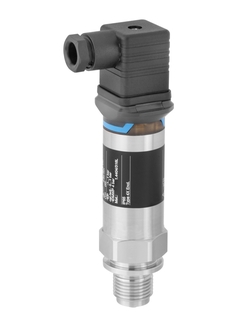

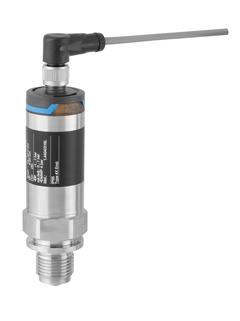

Преобразователь давления измерительный
Cerabar PMP11
Cerabar PMP11: составная часть ассортимента эффективного оборудования для стандартных областей применения — Liquiphant, Liquipoint, Cerabar, Ceraphant
Принцип измерения давления
Экономичный преобразователь давления с металлическим датчиком для выполнения измерений в газах и жидкостях
Cerabar PMP11 — самый доступный по цене компактный преобразователь давления из соответствующего сегмента. Он оснащен тензорезистивным сенсором и позволяет измерять избыточное давление в диапазоне от 400 мбар до 40 бар. Преобразователь PMP11 надежно защищен от тяжелых условий эксплуатации, возможных в перерабатывающей промышленности. В конструкции прибора используются только высококачественные материалы, например сталь 316L. Его можно использовать в стандартных областях применения в различных отраслях перерабатывающей промышленности.
- F
- L
- E
- X
-
Стандартные продукты
- Надежность, прочность и неприхотливость
Технический уровень
Простота
-
Высокотехнологичные продукты
- Функциональность и удобство
Технический уровень
Простота
-
Специализированные продукты
- Для требовательных областей применения
Технический уровень
Простота
Вариативность
| Выбор категории FLEX | Технический уровень | Простота |
|---|---|---|
Выбор варианта Fundamental Выполнение основных измерительных задач |
Технический уровень
|
Простота
|
Выбор варианта Lean Простое управление основными процессами |
Технический уровень
|
Простота
|
Выбор варианта Extended Оптимизация процессов с помощью инновационных технологий |
Технический уровень
|
Простота
|
Выбор варианта Xpert Управление самыми сложными областями применения |
Технический уровень
|
Простота
Вариативность |
-
Краткие характеристики
-
Погрешность
0.5%
-
Рабочая температура
-25…+85 °C
(-13…+185 °F) -
Диапазон измерения давления
400 мбар...+40 бар
(6...+600 psi) -
Рабочий диапазон
400 мбар...+40 бар
(6...+600 фунт/кв. дюйм)
-
Loading alternative products
Дополнительные компоненты
-
Преимущества
Простые и быстрые операции установки и настройки на месте эксплуатации благодаря компактной конструкции и настраиваемым диапазонам измерения
Основная погрешность до ±0,5%, а также высокая долговременная стабильность и повторяемость, обеспечивающие...
-
Область применения
Преобразователь давления с металлической мембраной с полностью сварной конструкцией для измерения избыточного давления в газах и жидкостях.
Присоединение к процессу: резьбовое
Температура процесса: -25...+85°C (-13...+185°F)
Давление процесса: 400 мбар...
Документы / руководства пользователя / программное обеспечение
-
Cerabar PMC11, PMC21, PMP11, PMP21
Technical Information
Pressure transducer with ceramic and metal sensors
Техническая Информация (TI) -
Weld-in adapter, process adapter and flanges
Level and pressure measurement
Техническая Информация (TI) -
Cerabar PMC11, PMC21, PMP11, PMP21, PMP23
Operating Instructions
Pressure transducer for safe measurement and monitoring of absolute and
gauge pressureРуководство по эксплуатации (BA) -
Cerabar PMC11, PMC21, PMP11, PMP21, PMP23
Краткое руководство по эксплуатации
Преобразователь давления с керамической или металлической мембраной
Краткое руководство по эксплуатации (KA)05/18Английский -
Sealing kit
Installation Instruction
Cerabar
Руководство по монтажу (EA) -
M12 socket
Accessories for Liquipoint, Liquitrend, Liquiphant, Ceraphant, Cerabar,
Deltabar, GammapilotСпециальная документация (SD) -
Mechanical accessories for pressure measuring devices
Pressure measurement
Специальная документация (SD) -
Pressure Equipment Directive (PED)
Pressure measurement
Специальная документация (SD) -
Pressure devices that fit
American version: Cerabar PMP11, PMP21 and PMP23
Брошюра об отраслевой компетенции (CP)10/16Английский -
Komplettpaket Druckmesstechnik
Ein Ansprechpartner - spart Zeit und reduziert Kosten
Брошюра об отраслевой компетенции (CP)05/15Немецкий -
Cerabar, PMP11
Druckmessumformer mit vollverschweißtem Metallsensor zur
Relativdruckmessung in
Gasen oder FlüssigkeitenТендерная документация12/18Немецкий -
Pressebild PressEHM07
Endress+Hauser SE+Co. KG, Cerabar PMP11
Изображение12/16Language neutral -
Cerabar
Код продукта: PMP11-
Номер декларации: HE_00837_01.17
Производитель Спецификация: RoHSДекларация производителяКитайский -
Cerabar, Cerabar M, Cerabar S, Levelflex, Micropilot, Micropilot S
Код продукта: FMR56-, FMR57-, FMR60-, FMR62-, FMR67-, PMC11-, PMC21-, PMC71B-, PMP11-, PMP21-, PMP23-, PMP51-, PMP51B-, PMP55-, PMP71-, PMP71B-, PMP72-, PMP75-, FMR540-, FMR54-, FMR533-, FMR532-, FMR531-, FMR530-, FMR53-, FMR52-, FMR51-, FMR50-, FMP57-, FMP56-, FMP55-, FMP54-, FMP53-, FMP52-, FMP51-, FMP50-
Номер декларации: HE_01158_01.19Декларация производителяАнглийский -
Cerabar
Код продукта: PMP11-
Номер декларации: HE_00562_01.17
Производитель Спецификация: RoHSДекларация производителяКитайский -
Cerabar, Ceraphant
Код продукта: PMC11-, PMC21-, PMP11-, PMP21-, PMP23-, PTC31B-, PTP31B-, PTP33B-
Номер декларации: HE_00360_01.16
Производитель Спецификация: RoHSДекларация производителяНемецкий , Английский -
Cerabar
Код продукта: PMC11-, PMC21-, PMP11-, PMP21-, PMP23-
Номер декларации: EC_00402_02.16Декларация EUНемецкий , Английский , fr -
Cerabar
Код продукта: PMC11-, PMC21-, PMP11-, PMP21-, PMP23-
Номер декларации: EC_00402_03.16Декларация EUНемецкий , Английский , fr -
Waterpilot, Deltapilot S, Deltapilot M, Deltabar S, Deltabar M, Deltabar, Ceraphant, Cerabar S, Cerabar M, Cerabar
Код продукта: PTP33B-, PTP31B-, PTC31B-, PMP75-, PMP71B-, PMP71-, PMP55-, PMP51B-, PMP51-, PMP23-, PMP21-, PMP11-, PMD78B-, PMD75B-, PMD75-, PMD55B-, PMD55-, PMC71B-, PMC71-, PMC51B-, PMC51-, PMC21-, PMC11-, FMX21-, FMD78-, FMD77-, FMD72-, FMD71-, FMB70-, FMB53-, FMB52-, FMB51-, FMB50-
Регион/Страна: Russia (TR CU)
Сертификационное агентство: EAC
Номер сертификата: EAEC N RU D-DE.DE02.B.11894/20ПрочееРусский -
Waterpilot, SYSTEM, Gammapilot M, Gammapilot, Deltapilot S, Deltapilot M, Deltabar S, Deltabar M, Deltabar, Ceraphant T, Ceraphant, Cerabar T, Cerabar S, Cerabar M, Cerabar
Код продукта: PMC71B-, PMD55-, PMD75-, PMD75B-, PMD78B-, PMP11-, PMP21-, PMP23-, PMP51-, PMP51B-, PMP55-, PMP71-, PMP71B-, PMP75-, PTC31B-, PTP31B-, PTP33B-, FMB50-, FMB53-, FMB70-, FMD71-, FMD72-, FMD77-, FMD78-, FMG60-, FMX21-, FTG20-, NMS80-, NMS83-, PMC11-, PMC21-, PMC51-, PMC51B-, PMC71-
Сертификационное агентство: TÜVОборудование под давлениемНемецкий , Английский -
Cerabar, Ceraphant
Код продукта: PMC11-, PMC21-, PMP11-, PMP21-, PMP23-, PTC31B-, PTP31B-, PTP33B-
Регион/Страна: Canada (CRN)
Сертификационное агентство: CRNОборудование под давлениемАнглийский -
SYSTEM, Levelflex, Deltabar S, Deltabar M, Deltabar, Ceraphant T, Ceraphant, Cerabar T, Cerabar S, Cerabar M, Cerabar
Код продукта: PTP31B-, PMP75-, PMP71-, PMP55-, PMP51-, PMP21-, PMP11-, PMD78B-, PMD75B-, PMD75-, PMD55B-, PMD55-, NMS81-, FMP54-, FMD78-, FMD77-
Сертификационное агентство: TÜVОборудование под давлениемНемецкий , Английский -
Cerabar, Cerabar M, Cerabar S, Cerabar T, Ceraphant T
Код продукта: PTP35-, PTP31-, PTC31-, PMP75-, PMP71-, PMP55-, PMP51-, PMP23-, PMP21-, PMP135-, PMP131-, PMP11-, PMC71-, PMC51-, PMC21-, PMC131-, PMC11-
Регион/Страна: Uzbekistan
Сертификационное агентство: UZS
Номер сертификата: 02.6582МетрологияРусский -
Cerabar
Код продукта: PMC11-, PMC21-, PMP11-, PMP21-, PMP23-
Регион/Страна: Russia
Сертификационное агентство: Rosstandart
Номер сертификата: DE.C.30.004.A NO 67871/1МетрологияРусский -
Cerabar, Cerabar M, Cerabar S, Cerabar T
Код продукта: PMP75-, PMP71-, PMP55-, PMP51-, PMP23-, PMP21-, PMP135-, PMP131-, PMP11-, PMC71-, PMC51-, PMC21-, PMC131-, PMC11-
Регион/Страна: Belarus
Сертификационное агентство: BEL
Номер сертификата: 9771МетрологияРусский -
Cerabar, Cerabar M, Cerabar S
Код продукта: PMC11-, PMC21-, PMC51-, PMC71-, PMP11-, PMP21-, PMP23-, PMP51-, PMP55-, PMP71-, PMP75-
Регион/Страна: Belarus
Сертификационное агентство: BELGIM
Номер сертификата: 13477МетрологияРусский -
Cerabar, Ceraphant, Ceraphant T
Код продукта: PMC11-, PMP11-, PTC31-, PTC31B-, PTP31-, PTP31B-
Регион/Страна: Malaysia
Сертификационное агентство: SPAN
Номер сертификата: SPAN/BPI/2699-2019Метрология -
Cerabar, Cerabar M
Код продукта: PMC21-, PMC51-, PMP11-, PMP51-, PMP55-
Регион/Страна: International
Сертификационное агентство: RM RSMarineРусский
Аксессуары / Запчасти
-
-
Order code 52009800
Плоское уплотн. 18.5x23.9x1.5 FKM, 5 шт.
Уплотнение из FKM Viton. Применение: Cerabar M/S, Cerabar PMP11/PMP21, металлическая ячейка.
-
Order code 71286350
Набор упл. PMPx1, PTP31B, FKM, 2 шт.
Состоит из: прокладка 18,5x23,9x1,5 FKM. упл.кольцо 14x1,78, FKM. Применение: PMP11/PMP21, PMP51, PTP31B.
-
Order code 71280307
Стержень клапана ISO4400 M16, 4-пол.
Состоит из: коннектор разъема, болт, уплотнение, кольцо разъема, переходное кольцо. Применение: FTL31/FTL33, FTW33, PMC11/PMC21, PMP11/PMP21/PMP23.
-
Order code 71280349
Стержень клапана ISO4400 NPTF1/2, 4-пол.
Состоит из: стержневой коннектор, болт, уплотнение, кольцо стержня клапана, кольцевой переходник. Применение: FTL31/FTL33, FTW33, PMC11/PMC21, PMP11/PMP21/PMP23.
-
Order code 52010285
Кабель 4x0.34, M12,Cu Sn/Ni,90o,L=5м
Кабель сигнальный с электрическим разъемом М12 длина 5 м,PVC, Cu Sn/Ni. Применение: FMB50/FMB51/FMB52/FMB53, FTL31/FTL33, FTW23, FTW33, PMC11, PMC21, PMC51, PMP11, PMP21/PMP23, PMP51/PMP55, PTC31B, PTP31B/PTP33B.
-
Order code 71114212
-
Order code 52006263
разъем 4p-125V, 4A-M12
M12 разъем для подключения к корпусу с заглушкой M12
-
-
