Преобразователь измерительный давления и уровня Deltapilot FMB52

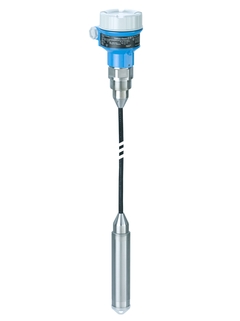

Deltapilot FMB52 ©Endress+Hauser

Принцип измерения давления

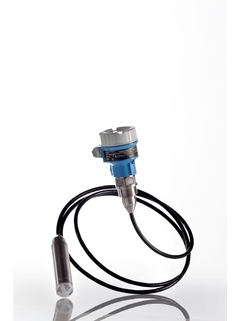

Deltapilot FMB52 ©Endress+Hauser

Датчик давления с измерительной ячейкой для гидростатического измерения уровня

Deltapilot FMB52 - кабельное исполнение, включающее фиксированные присоединения к процессу. Данный прибор с измерительной ячейкой Contite обычно используется в обрабатывающей и экологической промышленности. Разработан для измерения уровня в жидкостях и пастообразных средах в открытых или закрытых резервуарах, нечувствителен к наличию пены.Для использования в системах с уровнем полноты функциональной безопасности SIL2.

  • Простые продукты

  • Легкий выбор, установка и управление

Технический уровень

Простота

  • Стандартные продукты

  • Надежность, прочность и неприхотливость

Технический уровень

Простота

  • Высокотехнологичные продукты

  • Функциональность и удобство

Технический уровень

Простота

  • Специализированные продукты

  • Для требовательных областей применения

Технический уровень

Простота

Вариативность

Выбор категории FLEX Технический уровень Простота
  • F
  • L
  • E
  • X

Выбор варианта Fundamental

Выполнение основных измерительных задач

Технический уровень
Простота
  • F
  • L
  • E
  • X

Выбор варианта Lean

Простое управление основными процессами

Технический уровень
Простота
  • F
  • L
  • E
  • X

Выбор варианта Extended

Оптимизация процессов с помощью инновационных технологий

Технический уровень
Простота
  • F
  • L
  • E
  • X

Выбор варианта Xpert

Управление самыми сложными областями применения

Технический уровень
Простота

Вариативность

  • Краткие характеристики

    • Погрешность

      0,2%
      оцпия 0,1%

    • Рабочая температура

      Кабель PE: -10°C…70°C / 14°F…158°F
      Кабель FEP: -10°C…80°C / 14°F…176°F

    • Диапазон измерения давления

      100 мбар...10 бар
      (1,5...150 psi)

    • Рабочее давление абс. / макс. предел избыточного давления

      40 бар (600 psi)

    • Макс. значение измерения

      100м в H2O

    • Смачиваемые части

      Alloy C
      316L
      Кабель (PE/FEP)
      опция: покрытие AuPt
      опция: покрытие AuRh

    • Материал мембраны процесса

      316L, AlloyC,
      Золото-родий
      PE, FEP

    • Рабочий диапазон

      100 мбар...10 бар
      (1,5...150 psi)

please wait Loading alternative products

Быстрый выбор

Выберите один из предложенных вариантов
  • <%message%>

или

Индивидуальная конфигурация

Выберите из всех возможных вариантов
  • Преимущества

    • Герметично уплотненная измерительная ячейка Contite с защитой от конденсата, высокая основная погрешность измерения: ±0.2%, опционально±0.1% и минимальное воздействие температуры

    • Модульная концепция для простой замены дисплея или электронного блока

    • ...

  • Область применения

    Для измерения уровня:

    • Присоединение к процессу: Резьба и фланцы

    • Температура процесса: с PE кабелем: -10 ... +70°C,

      с FEP кабелем: -10 .... +80°C

    • Диапазон измерения: 0.1 ... 10бар / 100m H2O

    • Основная погрешность: ±0.2%, ±0.1% (опция)

    • Международные сертификаты...

Details

  • Принцип измерения

    Гидростатический принцип измерения

  • Характеристики/Применение

    Преобразователь давления для измерения давления или гидростатического измерения уровня, с установленной заподлицо металлической измерительной ячейкой CONTITE:
    - герметично сваренный
    - абсолютная стойкость к конденсации
    - стойкость к климатическим воздействиям
    - долговременная стабильность
    - минимальная температурная зависимость

    Тросовое исполнение

  • Доп.информация

    Модульная конструкция приборов для измерения перепада давления и рабочего давления (сменный дисплей, унифицированные электронные модули)

    диагностические функции

    Полностью герметичная измерительная ячейка Contite (стойкая к конденсату и воздействию окружающей среды)

  • Питание / Коммуникация

    4...20 мА HART:
    10,5...45 В пост. тока
    Ex ia: 10,5...30 В пост. тока
    PROFIBUS PA /
    FOUNDATION Fieldbus:
    9...32 В пост. тока (исполнение для безопасных зон)

  • Погрешность

    0,2%
    оцпия 0,1%

  • Длительная стабильность

    0,05% ВПИ/год

  • Температура окружающей среды

    -40°C...85°C
    (-40°F...185°F)

  • Рабочая температура

    Кабель PE: -10°C…70°C / 14°F…158°F
    Кабель FEP: -10°C…80°C / 14°F…176°F

  • Рабочее давление абс. / макс. предел избыточного давления

    40 бар (600 psi)

  • Диапазон измерения давления

    100 мбар...10 бар
    (1,5...150 psi)

  • Смачиваемые части

    Alloy C
    316L
    Кабель (PE/FEP)
    опция: покрытие AuPt
    опция: покрытие AuRh

  • Присоединение к процессу

    Резьба:

    G1 1/2, MNPT1 1/2

    Фланец:

    DN40...DN100,

    ASME 2"...4",

    JIS 10K

  • Макс. значение измерения

    100м в H2O

  • Связь

    4...20 мА HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Сертификаты/Нормативы

    ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI

  • Сертификаты безопасности

    Защита от перелива WHG

    SIL

  • Сертификат по конструкции

    EN10204-3.1

    NACE MR0175

  • Морской сертификат

    GL/ ABS/ LR/ BV/ DNV

  • Сертификаты на работу с питьевой водой

    KTW/ NSF/ ACS

  • Опции

    Раздельное исполнение корпуса
    Первичные настройки прибора согласно применению
    Защита от перенапряжения

  • Диапазон применения

    В герметичных процессах рекомендуется применение двух преобразователей - для измерения дифференциального давления, то есть 1 преобразователь должен быть с эл. модулем для измерения дифф. давления.

  • Принцип измерения

    Гидростатическое давление

  • Характеристики

    Преобразователь давления для измерения давления или гидростатического измерения уровня, с установленной заподлицо металлической измерительной ячейкой CONTITE:
    - герметично сваренный
    - абсолютная стойкость к конденсации
    - стойкость к климатическим воздействиям
    - долговременная стабильность
    - минимальная температурная зависимость

    Тросовое исполнение

  • Напряжение питания

    4...20 мА HART

    10,5...45 В пост. тока (исполнение для безопасных зон):

    Ex ia: 10,5...30 в пост. тока

    PROFIBUS PA:

    9...32 В пост. тока (исполнение для безопасных зон)

    FOUNDATION Fieldbus:

    9...32 В пост. тока (исполнение для безопасных зон)

  • Погрешность

    0,2%
    опция 0,1%

  • Длительная стабильность

    0,05% ВПИ/год

  • Рабочая температура

    Кабель PE: -10°C…70°C / 14°F…158°F
    Кабель FEP: -10°C…80°C / 14°F…176°F

  • Температура окружающей среды

    -40°C...85°C
    (-40°F...185°F)

  • Рабочий диапазон

    100 мбар...10 бар
    (1,5...150 psi)

  • Наименьший калибруемый шаг шкалы

    10 мбар (1,45 фунт/кв. дюйм)

  • Сопротивление вакуума

    0 мбар абс.

  • Макс. ширина перенастройки диапазона измерения

    100:1

  • Макс. избыточное давление

    40 бар (600 psi)

  • Присоединение к процессу

    Резьба:

    G1 1/2, MNPT1 1/2

    Фланец:

    DN40...DN100,

    ASME 2"...4",

    JIS 10K

  • Материал мембраны процесса

    316L, AlloyC,

    Золото-родий

    PE, FEP

  • Материал прокладки

    Viton, EPDM, калрез, нет

  • Заполняющая жидкость:

    Инертное масло,

    Синтетическое масло

  • Материал корпуса

    316L, литой алюминий

  • Связь

    4...20 мА HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Сертификаты/Разрешения

    ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI

  • Сертификаты безопасности

    Защита от перелива WHG

    SIL

  • Сертификаты на конструкцию

    EN10204-3.1

    NACE MR0175

  • Морской сертификат

    GL/ ABS/ LR/ BV/ DNV

  • Сертификаты на питьевую воду

    KTW/ NSF/ ACS

  • Доп. информация

    Модульная конструкция приборов для измерения перепада давления и рабочего давления (сменный дисплей, унифицированные электронные модули)

    диагностические функции

    Полностью герметичная измерительная ячейка Contite (стойкая к конденсату и воздействию окружающей среды)
