Бесконтактный радарный уровнемер Micropilot FMR57

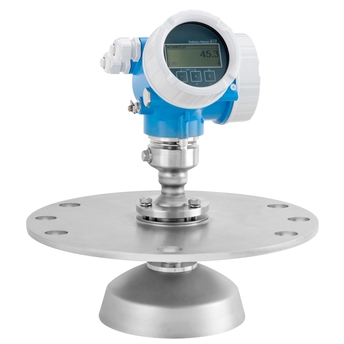

Micropilot FMR57 в алюминиевом корпусе с параболической антенной и универсальным фланцем ©Endress+Hauser
Micropilot FMR57 в алюминиевом корпусе с рупорной антенной ©Endress+Hauser

Принцип измерения по времени распространения волны

Видео по пусконаладке радарного уровнемера Micropilot FMR5x и микроимпульсного уровнемера Levelflex FMP5x

Уникальная система управления данными HistoROM для надежного измерения уровня

Постоянно адаптируaющиеся алгоритмы обеспечивают безопасное измерение уровня благодаря технологии Multi-Echo Tracking

Micropilot с улучшенными динамическими алгоритмами обеспечивает более надежные сигналы измерения

Micropilot FMR57 с улучшенными диагностическими функциями обеспечивает обнаружение налипаний

Micropilot FMR57 в алюминиевом корпусе с параболической антенной ©Endress+Hauser

Стандартный датчик для измерения уровня сыпучих продуктов при экстремальных условиях процесса.

Micropilot FMR57 – радарный уровнемер для измерения сыпучих продуктов в процессах с высокими требованиями, оптимально подходит для применения в высоких силосах или бункерах.Параболическая антенна обеспечивает малые углы луча и подходит для измерений в узких силосах.Micropilot используется для непрерывного бесконтактного измерения уровня порошковых или зернистых сыпучих продуктов.Пыль, шумы заполнения, температурные и газовые слои не влияют на точность измерения.

  • Преимущества

    • Программное и аппаратное обеспечение разработаны согласно стандарту МЭК 61508, уровень полноты безопасности - до SIL3 (в случае однородного резервирования)

    • Система управления данными HistoROM для быстрой и простой пусконаладки, обслуживания и диагностики

    • ...

  • Область применения

    Рупорная или параболическая антеннаБлагодаря дополнительному присоединению для продувки сжатым воздухом, измерения даже в сильно запыленных и склонных к образованию отложений средах не представляют сложности.

    • Присоединение к процессу: резьба или фланец

    • ...

Характеристики и спецификации

Назад

Details

  • Принцип измерения

    Радарный, сыпучие продукты

  • Характеристики/Применение

    Измерение уровня сыпучих продуктов при экстремальных условиях процесса:
    Надежное бесконтактное измерение уровня в высоких силосах, бункерах и насыпных кучах, в том числе при экстремальных условиях процесса, таких как сильная запыленность и среды, склонные к образованию налипаний

  • Доп.информация

    Ввод в эксплуатацию посредством Bluetooth®,

    Приложение SmartBlue App для эксплуатации и техобслуживания,

    Безопасность и надежность благодаря технологии Multi-Echo Tracking,

    HistoROM

  • Питание / Коммуникация

    2-проводное (HART / PROFIBUS PA / FOUNDATION Fieldbus)

    4-проводное (HART),

    Технология беспроводной связи Bluetooth® и приложение (опция)

  • Частота

    ~26 ГГц

  • Антенна

    Параболическая DN200/8", DN250/10"

    Рупорная DN80/3", DN100/4"

  • Погрешность

    +/- 3 мм

  • Температура окружающей среды

    -40...+80 °C

  • Рабочая температура

    -40...+400 °C

  • Рабочее давление абс. / макс. предел избыточного давления

    Вакуум...16 бар

  • Смачиваемые части

    316L, PEEK, PTFE, Полиамид

  • Присоединение к процессу

    Резьбовое:

    MNPT 1 1/2, R 1 1/2

    Фланцевое:

    DN80...DN100,

    ASME 3"...4",

    JIS 10K,

    UNI DN100/8"...DN250/10"

  • Макс. значение измерения

    70 м

  • Связь

    4...20 мА HART

    PROFIBUS PA

    FOUNDATION Fieldbus

    Технология беспроводной связи Bluetooth®

  • Сертификаты/Нормативы

    ATEX, FM, CSA, CSA C/US, IEC Ex, TIIS, INMETRO, NEPSI, KC

  • Сертификаты безопасности

    SIL

  • Сертификат по конструкции

    EN 10204-3.1

  • Морской сертификат

    GL/ ABS/ LR/ BV/ DNV

  • Опции

    Дисплей,

    Пользовательский ввод параметров,

    Дистанционное управление с помощью приложения SmartBlue App посредством Bluetooth®,

    Удлинитель антенны,

    Без PWIS

  • Диапазон применения

    ДП < 1.6

    Уменьшение максимального диапазона измерения из-за:

    Плохих отражающих свойств измеряемого продукта

    Не оптимального угла излучения сигнала

    Слишком неплотной поверхности сыпучего продукта
