Краткие характеристики
-
Рабочая температура
макс. 400 °C (752 °F)
-
Рабочее давление абс. / макс. предел избыточного давления
Любой (погружная труба)
-
Смачиваемые части
Бесконтактный
Область применения

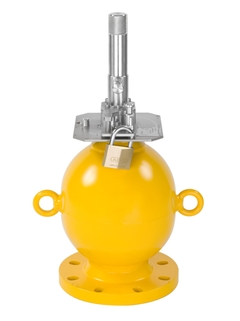

Контейнер для источника FQG63 предназначен для размещения источника радиоактивного излучения при определении уровня, плотности и границы раздела фаз радиоизотопным методом.Если контейнер для источника выключен, излучение ослабляется по всем направлениям. Этим обеспечивается высокий уровень безопасности для персонала и надежность измерения. Если источник излучения включен и опущен технологический резервуар, излучение происходит во всех направлениях.
Контейнер для источника FQG63 используются в измерении уровня, предельного уровня и плотности радиоизотопным методом.
В положении ВЫКЛ источник радиоактивного излучения находится в контейнере, который экранирует излучение.
В положении ВКЛ источник излучения с помощью гибкого удлинителя помещается в защитную трубку внутри технологического резервуара.
Радиоактивность: 137Cs до 185,0 ГБк (5000 мКи), 60Co до 3,7 ГБк (100 мКи)
Температура: -52...+400 °C
Давление: Без ограничений (бесконтактное, внешнее)
Преимущества
Высокий класс безопасности для поставляемого источника (DIN 25426/ISO 2919, стандартная классификация C66646)
Благодаря практически сферической форме небольшой по весу прибор обеспечивает превосходное экранирование
Регулируемое монтажное расстояние до 30 м
Управление вручную. Замок или стопорный болт для фиксации положения выключателя
Простое определение положения переключателя.
Компактные размеры прибора и простой монтаж. Переходник и центрирующий фланец для фланцев резервуара
