RN221N
Активный барьер с дополнительной диагностикой HART®

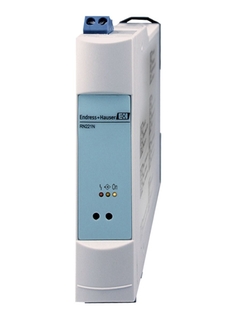

Активный барьер с дополнительной диагностикой HART® RN221N ©Endress+Hauser

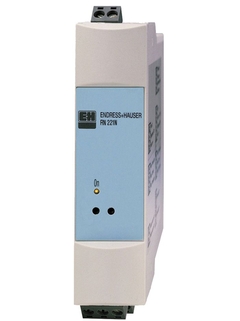

Активный барьер с дополнительной диагностикой HART® RN221N ©Endress+Hauser
  • Активный барьер с дополнительной диагностикой HART® RN221N
  • Активный барьер с дополнительной диагностикой HART® RN221N

Активный барьер с блоком питания для безопасного разделения токовых цепей 4…20 мA

Активный барьер RN221N обеспечивает питание преобразователя (при необходимости и во взрывоопасной зоне) с последующей передачей гальванически изолированного сигнала. Дополнительное средство мониторинга HART® позволяет контролировать статус преобразователя. В случае ошибки реле на RN221N передает аварийный сигнал. Это позволяет быстро и эффективно локализовать даже кратковременные ошибки.

Дополнительные компоненты

  • Преимущества

    • Осуществление электропитания подключенных датчиков

    • Компактный корпус с креплением на DIN-рейке

    • Международный, российский сертификат по взрывозащищенному исполнению; Сертификат морского регистра

    • Поддерживает двунаправленную передачу по протоколу HART®....

  • Область применения

    • Гальваническая изоляция контуров 4...20 мА

    • Развязка длинных контуров

    • Питание 2 преобразователей

    • Мониторинг интеллектуальных преобразователей с удобной системой оповещения

    • Обеспечение искробезопасной цепи для применения во взрывоопасных зонах

Характеристики и спецификации

Назад

Details

  • Принцип измерения

    Активный барьер

  • Принцип измерения

    Источник питания

  • Функция

    Активный барьер искрозащиты с источником питания для безопасного разделения цепей с токами 4...20 мА

  • Питание по сигнальной цепи

    20...250 В пост./перем. тока

  • Питание

    Не определено

  • Внешнее питание/питание по сигнальной цепи

    20...250 В пост./перем. тока

  • Вход

    1 аналоговый 4...20 мА

  • Выход

    1 аналоговый 4...20 мА

  • Функции программного обеспечения

    Не определено

  • Сертификаты

    ATEX II(1)GD(Ex ia)IIC

    FM USA IS

    FM USA NI

    CSA IS

    CSA NI

    IECEx Ex ia

    TIIS Ex ia

    GOST Ex i

    Морской сертификат

    SIL

    Гигиенический WHG

  • SIL

    Не определено

  • Настройка

    HART

  • Принцип измерения

    Активный барьер

  • Функция

    Активный барьер с питанием для безопасной развязки токовой цепи 4...20мА

  • Сертификаты

    ATEX II(1)GD(Ex ia)IIC

    FM USA IS

    FM USA NI

    CSA IS

    CSA NI

    IECEx Ex ia

    TIIS Ex ia

    GOST Ex i

    Морской сертификат

    SIL

    Гигиенический WHG

  • Вход

    1 x аналоговый вход
    4...20 мА

  • Выход

    1 x аналоговый выход
    4...20 мА

  • Рейленый выход

    отсутствует

  • Внешнее питание/питание по сигнальной цепи

    20...250 В DC/AC

  • Габаритные размеры

    22,5 x 110 x 112 мм

  • Настройка

    HART

Документы / руководства пользователя / программное обеспечение

  • Активный барьер RN221N

    Активный барьер RN221N с опциональной диагностикой HART® Активный барьер с питанием для изолирования цепей 4...20мА.

    Техническая Информация (TI)
  • Betriebsanleitung /Operating Instructions RN221N HART Diagnose

    Speisetrenner RN221N mit Hilfsenergie zur sicheren Trennung von 4...20 mA Normsignalstromkreisen mit HART Diagnose Active barrierRN221N with power supply for safe separation of 4...20 mA current circuits with HART diagnosis

    Руководство по эксплуатации (BA)
  • Активный барьер искрозащиты RN221N

    Инструкция по эксплуатации.

    Руководство по эксплуатации (BA)
  • RN221N Краткое руководство по эксплуатации

    Активный барьер искрозащиты с источником питания для безопасного разделения цепей с токами 4–20 мА

    Short Instruction (KA)
    06/16
    Немецкий , Английский , fr
  • RN221N ATEX: II (1)GD [Ex ia] IIC Safety Instructions

    Safety instructions for electrical apparatus certified for use in explosion-hazardous areas.

    Документация для взрывозащищенного оборудования (XA)
  • Активный барьер искрозащиты [Ex ia Ga] IIC Указания по технике безопасности

    Указания по технике безопасности RN221N EAC [Ex ia Ga] IIC

    Документация для взрывозащищенного оборудования (XA)
  • Control Drawing FM RN221N

    Installation Notes for hazardous locations for Active barrier RN221N

    Сертификат FM/CSA (ZD)
  • Control Drawing CSA IS, NI RN221N

    Active barrier RN221N Installation Notes for hazardous locations

    Сертификат FM/CSA (ZD)
  • Functional safety manual RN221N

    Functional safety manual for Active barrier RN221N

    Специальная документация (SD)
  • Sistem Bileşenleri ve Kayıt Cihazları

    Sisteminiz için tamamlayıcı çözümler

    Области применения (FA)
    10/14
    Турецкий
  • Системные компоненты и Регистраторы

    Обзор продукции

    Области применения (FA)
    06/13
    Русский
  • Systemkomponenten und Datenmanager

    Lösungen zur Komplettierung der Messstelle Anzeiger, Interfacegeräte, Überspannungsschutz, Energie- und Applikationsmanager, Datenmanager, Bildschirmschreiber und Softwarepakete für die Prozessautomatisierung

    Области применения (FA)
    04/19
    Немецкий
  • System Components and Data Managers

    Solutions for the loop Indicators, interface devices, surge arresters, energy and application managers, data managers, paperless recorders and associated software packages for process automation

    Области применения (FA)
    04/19
    Английский
  • System Components and Data Managers

    Solutions for the loop Indicators, interface devices, surge arresters, energy and application managers, data managers, paperless recorders and associated software packages for process automation

    Области применения (FA)
    04/18
    Английский
  • Systemkomponenten und Datenmanager

    Lösungen zur Komplettierung der Messstelle Anzeiger, Interfacegeräte, Überspannungsschutz, Energie- und Applikationsmanager, Datenmanager, Bildschirmschreiber und Softwarepakete für die Prozessautomatisierung

    Области применения (FA)
    04/18
    Немецкий
  • System Components e Data Managers

    Componenti di sistema e data manager Soluzioni per il completamento del punto di misura

    Области применения (FA)
    04/18
    Итальянский
  • System Components and Data Managers

    Solutions for the loop Indicators, interface devices, surge arresters, energy and application managers, data managers, paperless recorders and associated software packages for process automation

    Области применения (FA)
    04/18
    Польский
  • Componentes de sistema y registradores

    Soluciones para el lazo de control Indicadores, dispositivos de interfaz, protección contra sobretensiones, gestores de aplicaciones y energía, registradores sin papel y paquetes de software asociado para la automatización de procesos.

    Области применения (FA)
    03/15
    Испанский
  • Composants système et enregistreurs graphiques

    Solutions associées Enregistreurs graphiques, data managers, calculateurs d’énergie, gestionnaires d’application, afficheurs de process pour montage en boîtier de terrain ou en façade d’armoire électrique, séparateurs et alimentations, transmetteurs de process, parafoudres

    Области применения (FA)
    03/15
    fr
  • Komponenty Systemów kontrolno-pomiarowych

    Wskaźniki panelowe i obiektowe, zasilacze, bariery, przetworniki sygnałów procesowych, ograniczniki przepięć oraz przemysłowe liczniki ciepła i przepływu.

    Области применения (FA)
    03/10
    Польский
  • Dampf-Messung leicht gemacht

    Dampf-Messung leicht gemacht, Komplettmessstrecke für Dampf

    Брошюра об отраслевой компетенции (CP)
    02/14
    Немецкий
  • Zuverlässige Füllstandmessung mit Radar in engen Lagerzellen

    Die Park & Bellheimer AG optimiert Logistikabläufe mit neuster Radarfüllstandmesstechnik

    Примеры успешного применения (CS)
    12/14
    Немецкий
  • application: two wire sensors needed for operating in flammable gases or dust mixtures.

    RN221N is a FM certified active intrinsically safe barrier and power supply

    Примеры успешного применения (CS)
    07/10
    Английский
  • Aluminium Laufen AG Intelligente Wärmerückgewinnung

    Um Prozesswärme optimal zu nutzen und damit die Energieeffizienz zu steigern, entwickelte Endress+Hauser gemeinsam mit Aluminium Laufen AG ein modernes Steuerungskonzept.

    Примеры успешного применения (CS)
    06/13
    Немецкий
  • Aluminium Laufen AG Intelligent heat recovery

    In order to optimise the use of process heat and to increase energy efficiency, Endress+Hauser developed jointly with Aluminium Laufen AG a modern control concept.

    Примеры успешного применения (CS)
    06/13
    Английский
  • Caso de éxito: Bellheimer Brauerei Medición de nivel radar en silos estrechos

    Park & Bellheimer AG optimiza la logística con instrumentación de nivel radar sin contacto

    Примеры успешного применения (CS)
    02/15
    Испанский
  • Radar level measurement in narrow storage cells

    Park & Bellheimer AG optimizes logistic procedures with state-ofthe-art radar level instrumentation

    Примеры успешного применения (CS)
    02/15
    Английский
  • Mesure de niveau par radar dans des cellules de stockage étroites

    Park & Bellheimer AG optimise ses procédures logistiques avec des radars de mesure de niveau ultra modernes

    Примеры успешного применения (CS)
    02/15
    fr
  • FDA proposes to allow the use of alternative temperature indicating devices

    TMT162, TH15 and RN221N with Mercury in Glass (MIG) Thermometer Replacement for processing low-acid canned foods

    Примеры успешного применения (CS)
    01/10
    Английский
  • E-direct Produktkatalog 2018-2019

    Hohe Qualität zum kleinen Preis!

    Каталоги Endress+Hauser (EC)
    10/18
    Немецкий
  • Catalogue Produits E-direct 2018/2019 Français

    La qualité Endress+Hauser à petit prix !

    Каталоги Endress+Hauser (EC)
    10/18
    fr
  • E-direct Produktcatalogus 2018-2019

    High quality, low price

    Каталоги Endress+Hauser (EC)
    10/18
    Голландский
  • E-direct Produktkatalog 2016/2017 - Ausgabe Schweiz

    Hohe Qualität zum kleinen Preis!

    Каталоги Endress+Hauser (EC)
    10/15
    Немецкий
  • E-direct Produktkatalog 2017/2018 - Ausgabe Österreich

    Hohe Qualität zum kleinen Preis!

    Каталоги Endress+Hauser (EC)
    09/17
    Немецкий
  • Active Barrier RN221N

    1 Transmitter power supply unit for two-wire instruments without power supply intrinsically safe power supply [EEx ia] IIC

    Тендерная документация
    09/05
    Английский
  • Speisetrenner RN221N

    Messumformerspeisegerät für Zweileitergeräte ohne Hilfsenergie

    Тендерная документация
    08/12
    Немецкий
  • power supply and barrier

    Код продукта: RN221N- Номер декларации: HE_00448_01.17 Производитель Спецификация: RoHS

    Manufacturer Declaration
    Английский
  • Soliswitch, process displays, Preline, power supply and barrier, power supply, over voltage protector, Mini-Log, Memo-Graph, Ecograph, controller, contactors / transmitters, Configuration Kit

    Код продукта: RIA452-, RIA452L-, RIA46-, RID14-, RID16-, RMA42-, RMC621-, RMC621L-, RMS621-, RMS621L-, RN221N-, RN221NL-, RNB130-, RNS221-, RNS221L-, RS33-, RSG35-, RSG40-, RSG45-, RTA421-, RTA421L-, TXU10-, RIA45-, FML621-, FTE20-, FTE30-, FTE31-, HAW562-, HAW569-, OFTE20-, ORIA15-, ORIA45-, ORIA46-, ORMA42-, ORSG35-, ORSG45-, OSG40-, OSG45-, RA33-, RB223-, RDL10-, RH33-, RIA14-, RIA15-, RIA16- Номер декларации: EC_00569_01.17

    EU Declaration
    Немецкий , Английский , fr
  • power supply and barrier

    Код продукта: RN221N- Номер декларации: EC_00158_01.16

    EU Declaration
    Немецкий , Английский , fr
  • power supply and barrier

    Код продукта: RN221N- Номер декларации: EC_00319_01.16

    EU Declaration
    Немецкий , Английский , fr
  • power supply, power supply and barrier

    Код продукта: RN221N-, RNS221- Регион/Страна: China Сертификационное агентство: ACMA Номер сертификата: MD-17036A/09/EN

    Miscellaneous
    Английский
  • power supply and barrier

    Код продукта: RN221N- Сертификационное агентство: EAC Номер сертификата: BY 11211.01.TP004 003 04735

    Miscellaneous
    Русский
  • power supply and barrier

    Код продукта: RN221N- Регион/Страна: Russia (Declaration of Conformity) Номер сертификата: RU D-DE.MO10.B.06143

    Miscellaneous
    Русский
  • power supply and barrier

    Код продукта: RN221N- Регион/Страна: International (IECEx) Сертификационное агентство: PTB Защита: [Ex ia] IIC

    Explosion Protection
    Английский
  • power supply and barrier

    Код продукта: RN221N- Регион/Страна: USA Сертификационное агентство: FM Категория: I,II,III/1,2/ABCDEFG Защита: ANI, AIS, AEx [ia] IIC

    Explosion Protection
    Английский
  • power supply and barrier

    Код продукта: RN221N- Регион/Страна: USA, Canada Сертификационное агентство: CSA Категория: I,II,III/A,B,C,D,E,F,G Защита: [Ex ia] IIC, GP

    Explosion Protection
    Английский
  • power supply and barrier

    Код продукта: RN221N- Регион/Страна: Europe (ATEX) Сертификационное агентство: PTB Категория: II (1) GD Защита: [Ex ia] IIC

    Explosion Protection
    Немецкий , Английский
  • power supply and barrier

    Код продукта: RB223-, RN221N- Регион/Страна: Russia (TR CU) Сертификационное агентство: EAC Защита: [Ex ia Ga]

    Explosion Protection
    Русский
  • power supply and barrier

    Код продукта: RN221N- Регион/Страна: Japan Сертификационное агентство: TIIS Защита: Ex ia IIC

    Explosion Protection
    Японский
  • power supply and barrier

    Код продукта: RN221N- Регион/Страна: International Сертификационное агентство: DNVGL

    Marine
    Английский
