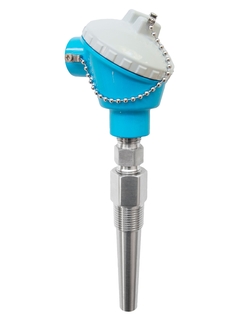

TH13
Modular RTD thermometer, US style
Best in class temperature measurement technology for general applications
The robust device with a barstock thermowell is a complete unit ready for use with various housing transmitter heads to meet the application and space requirement needs. The unit offers enhanced measurement accuracy and reliability. A variety of process connections, dimensions, and materials (like 316L SS and Hastelloy C276) offer flexible application possibilities.
-
Стандартные продукты
- Надежность, прочность и неприхотливость
Технический уровень
Простота
-
Высокотехнологичные продукты
- Функциональность и удобство
Технический уровень
Простота
-
Специализированные продукты
- Для требовательных областей применения
Технический уровень
Простота
Вариативность
Выбор категории FLEX | Технический уровень | Простота |
---|---|---|
Выбор варианта Fundamental Выполнение основных измерительных задач |
Технический уровень
|
Простота
|
Выбор варианта Lean Простое управление основными процессами |
Технический уровень
|
Простота
|
Выбор варианта Extended Оптимизация процессов с помощью инновационных технологий |
Технический уровень
|
Простота
|
Выбор варианта Xpert Управление самыми сложными областями применения |
Технический уровень
|
Простота
Вариативность |
-
Краткие характеристики
-
Погрешность
класс АА согласно IEC 60751
класс A согласно IEC 60751
класс B согласно IEC 60751 -
Время отклика
в зависимости от конфигурации
-
Макс. рабочее давление (статическое)
при 20 °C: 100 бар (1450 psi)
зависит от конфигурации -
Диапазон рабочих температур
PT 100 WW:
-200 °C...600 °C
(-328 °F...1112 °F)
StrongSens:
-50 °C … 500 °C
(-58 °F … 932 °F)
PT100 TF:
-50 °C … 200 °C
(-58 °F … 392 °F) -
Максимальная длина по запросу
до 609 мм (24")
по запросу
-
Быстрый выбор
Индивидуальная конфигурация
-
Преимущества
High flexibility due to modular assembly with standard terminal heads and customized immersion length
One Source shopping for temperature measurement solutions. World class transmitter with integrated sensor offering for heavy process industry...
-
Область применения
The TH13 temperature sensors are RTD assemblies installed in thermowells and designed for use in all types of process industries, including heavy industries, due to their rugged design.
The sensor is made up of a measurement probe with an insulated RTD...
Документы / руководства пользователя / программное обеспечение
-
RTD TH13, TH14 and TH15
TH13, TH14 and TH15 RTD assemblies in thermowells
with spring loaded insert and housing for process industryТехническая Информация (TI) -
TH13
Compact instructions
RTD Assembly in thermowell
Краткое руководство по эксплуатации (KA)02/13Английский -
Control Drawing CSA Intrinsically Safety, Nonincendive THxx, Txx Series,
TU111, TU121, TU211, TU221
Installation Notes for Hazardous Locations
Сертификат FM/CSA (ZD) -
Mesure de température
Capteurs et transmetteurs pour les industries de process
Области применения (FA)12/19fr -
温度测量
过程工业用温度传感器和温度变送器
Области применения (FA)12/14Китайский -
Pomiar temperatury
Czujniki i przetworniki pomiarowe
do kontroli przemysłowych procesów technologicznychОбласти применения (FA)10/14Польский -
Измерение температуры
Датчики температуры и преобразователи для любых
отраслей промышленности.Области применения (FA)06/13Русский -
Catálogo medición temperatura
Termómetros y transmisores para la industria de proceso
Области применения (FA)04/18Испанский -
Misura della temperatura
Termometri e trasmettitori
per l'industria di processoОбласти применения (FA)04/18Итальянский -
Field of activities FA Temperature measurement
Thermometers and transmitters for the process industry
Области применения (FA)03/13Английский -
Sıcaklık Ölçümü
Proses endüstrisi için termometreler ve transmiterler
Области применения (FA)03/13Турецкий -
Temperaturmesstechnik
Thermometer und Transmitter für die Prozessindustrie
Области применения (FA)02/20Немецкий -
Temperature measurement
Thermometers and transmitters for the process industry
Области применения (FA)02/20Английский -
Измерение температуры
Ключевые особенности термометров Endress+Hauser для нефтегазовой отрасли
Брошюра об отраслевой компетенции (CP)08/11Русский -
Инженерные решения по термометрии
Специальные решения по термометрии для химической и
нефтеперерабатывающей промышленностиБрошюра об отраслевой компетенции (CP)04/10Русский -
TMT162, TH15 or TH13 and RN221N with Mercury in Glass (MIG) thermometer
replacement.
FDA proposes to allow the use of alternative temperature indicating
devices for processing low-acid canned foods.Примеры успешного применения (CS)06/10Английский -
Increased productivity and Throughput
Elimination of waste, batch rework and losses with innovative active
backup on RTD assemblies with transmittersПримеры успешного применения (CS)06/10Английский -
RTD-thermometer, Process TC Heavy duty, Process TC General purpose, Process TC Explosion proof, Process TC direct in contact, Process TC Direct contact, Process RTD Hygienic, Process RTD Heavy duty, Process RTD General purpose, Process RTD Explosion proof, Process RTD direct in contact, Process RTD Direct contact, Plugs RTD direct contact, Magphant, Low cost RTD General purpose, Industrial Modular Thermometer
Код продукта: TR15-, TR13-, TR12-, TR11-, TR10-, TMT470L-, TMT162R-, TMT162C-, TMT142R-, TMT142C-, TMR35L-, TMR35-, TMR31L-, TMR31-, TM411-, TM401-, TH56-, TH55-, TH54-, TH53-, TH52-, TH51-, TR24-, TTR35-, TTR31-, TST90-, TST602-, TST487-, TST434-, TST41N-, TST414-, TST410-, TST40N-, TST310-, TST187-, TSM487-, TSM187-, TSC310-, TR88-, TR66-, TR65-, TR63-, TR62-, TR61-, TR25-, TH27-, T55-, T54-, T53-, T15-, T14-, T13-, OTR96-, OTR95-, OTR94-, OTR93-, OTR92-, OTR91-, OTR90-, OTR35-, OTR31-, MLTTS01-, MLTTS00-, GPTL-, DTT35L-, DTT35-, DTT31L-, DTT31-, TAF11-, TH18-, TH17-, TH15-, TH14-, TH13-, TH12-, TH11-, TEC420-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-, TAF16-, TAF12T-, TAF12S-, TAF12D-
Номер декларации: EC_00568_01.17Декларация EUНемецкий , Английский , fr -
TC Heavy duty, Process TC Heavy duty, Process TC Explosion proof, Process RTD Explosion proof, ACCESSORIES: TC INSERT, ACCESSORIES: RTD INSERT
Код продукта: TH55-, TH54-, TH53-, TH15-, TU111-, TU121-, TU211-, TU221-, TH14-, TH13-
Регион/Страна: USA
Сертификационное агентство: CSA
Категория: I//A,B,C,D/
Защита: IS, NIВзрывозащитаАнглийский -
ACCESSORIES: PIPE THERMOWELL, Process RTD Explosion proof, Process RTD Hygienic, Process TC Explosion proof, Process TC Heavy duty, TC Heavy duty
Код продукта: TU67-, TU55-, TU54-, TU53-, TU52-, TU51-, TH54-, TH53-, TH27-, TH14-, TH13-, T54-, T53-, T14-, T13-
Регион/Страна: Canada, Canada (CRN)
Сертификационное агентство: CRNОборудование под давлениемАнглийский
Аксессуары / Запчасти
-
-
Order code 71044062
Крепежный набор для TMT8x/7x USA (амер.)
2x винта, 1x уплотнение
-
Order code TMT162A-MA
Accessories iTEMP field transm. TMT162A
-
Order code TMT162A-MB
Accessories iTEMP field transm. TMT162A
-
Order code TMT162A-MD
Accessories iTEMP field transm. TMT162A
-
Order code 51006845
кабельный ввод NPT 1/2, D4-8.5, IP68
-
Order code 51007995
монтажный кронштейн SS316L, труба 1,5-3"
-
Order code 52028179
уплотн. 67,5x2,9x1,5 VMQ/PTFE, 5 штук
Profile gasket cover. Usage: housing F15 stainless steel.
-
Order code 60017971
Display LC for TA20J
-
Order code 71043745
набор корпус фильтр. F15/T17, 3 штук
Состоит из: пластиковая заглушка фильтра, Фильтр с компенсацией давления, уплотнительное кольцо. Применение: корпус F15. Non Ex.
-
Order code TMT142X-DA
Запасные части TMT142
-
Order code TMT142X-DC
Запасные части TMT142
-
-
-
Nr F Order code TMT142X-HI
Запасные части TMT142
-
Nr F Order code TMT142X-HL
Запасные части TMT142
-
-
-
Order code TMT162X-DA
Spare parts TMT162X
-
Order code TMT162X-DB
Spare parts TMT162X
-
Order code TMT162X-DC
Spare parts TMT162X
-
-
-
Nr F Order code TMT162X-HI
Spare parts TMT162X
-
Nr F Order code TMT162X-HL
Spare parts TMT162X
-
-
-
Order code 71003600
Темпер.керам.блок , 3-полюсный
-
Order code 71039736
Temperature ceramic block 4 pole
-
Order code 71310423
Для монтажа диспл. в полевом корп (3 эл)
Упаковка = 3 элемента
-
Order code 71386275
-
-
-
Nr A Order code TS212-
Insert imperial iTHERM TS212
Insert replaceable central spring load imperial version ::Fastest response times for optimal process control through iTHERM QuickSens insert. ::Maximum robustness for highest process safety through iTHERM StrongSens insert. Maximum RTD accuracy at high temperature through iTHERM HotSens insert.
-
Nr A Order code TU111-
RTD-Insert TU111, Gen.Purp. U.S.Style
Spare part. Spring loaded. General purpose. Pt100 Sensor comply with IEC60751 standard, alpha=0.00385.
-
-
-
Order code XPT0004-
-
Order code TA30H-
Terminal Head TA30H
Retainer for terminal block or head transmitter + optional display. Design: explosion proof. Cover: screwed, optional window. Material: aluminium. Coating: polyester powder-coating. Colour: body blue, cover grey. Ambient temp.: -50 150 oC (housing). Protection: IP66/68, NEMA 4X (housing). Protection Ex d/XP: IP66/67 (housing).
-
-
-
Nr A Order code TA30R-
Terminal Head TA30R
Retainer for terminal block or head transmitter + optional display. Cover: screwed, optional window. Material: Stainless Steel 316L. Colour: Steel (no coating). Ambient Temp.: -50...85/130 oC (display/standard). Protection: IP66/68, NEMA4X; IP69K (housing). :: easy wiring through best accessibility. :: compact desing and low weight.
-
-
-
Order code TMT82-
iTEMP TMT82, Transmitter HART
2-wire temperature transmitter. Dual universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. ::Highly reliable due to drift detection and sensor back up. ::Optional also for safety critical applications by means of SIL 2/3 acc. to IEC61508.
-
Order code TMT84-
iTEMP TMT84, Transmitter PA
Dual sensor input. Advanced diagnostics:sensor monitoring. PROFIBUS PA Profile 3.02. Galvanic isolation 2kV. Application: RTD, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.
-
-
-
Nr B Order code TU51-
Thermowell TU51, Weld-in U.S.Style
Bar stock Thermowell, CRN Number.
-
-
-
Nr D Order code TU52-
Thermowell TU52, Socked Weld U.S.Style
Bar stock Thermowell, CRN Number.
-
-
-
Nr C Order code TU53-
Thermowell TU53, Screw-In U.S.Style
Bar stock Thermowell, CRN Number.
-
-
-
Order code TID10-
Display Unit Head Transmitter
to plug on. Dot-Matrix measured value display. 12 DIP-switches buttom side. Settings: FF: Simulation, Write Lock. PA: Bus address, Write Lock. Compatible: TMT85, TMT84, TMT82.
-
-
-
Nr F Order code TU401-
Enclosure TU401, U.S.Style
-
-
-
Order code TMT142E-
Electronic TMT142E
-
-
-
Nr F Order code TMT142G-
Housing TMT142G
-
-
-
Order code TMT162E-
Electronic TMT162
-
-
-
Nr F Order code TMT162G-
Housing TMT162
-
-
-
Order code TMT180-
iTEMP TMT180, Head Transmitter Pt100
Temperature transmitter,PC-programable. Application: RTD. 2-wire 4-20mA. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.
-
Order code TMT181-
iTEMP TMT181, Head Transmitter PCP
Product being phased out, limited availability. Temperature transmitter,PC-programmable. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanic isolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.
-
Order code TMT182-
iTEMP TMT182, Head Transmitter HART
Product being phased out, limited availability. Temperature transmitter, Protocol HART. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanicisolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.
-
Order code TMT85-
iTEMP TMT85, Transmitter FF
Dual sensor input. Advanced diagnostics: sensor monitoring. FOUNDATION Fieldbus protocol Galvanic isolation 2 kV. Application: RTC, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.
-
Order code FXA195-
Commubox FXA195
Modem to connect HART field devices to a computer via USB. Commissioning of field devices with software tool. :: To connect to a intrinsically safe signal circuit. :: SIL2, IEC61508.
-
Order code READWIN-
Readwin 2000 Operation + Read. software
-
Order code TXU10-
Configuration Kit TXU10
for PC-programmable devices. set-up programme+interface cable for PC with USB-Port.
-
Order code TH15-
RTD-Assembly TH15, Spring U.S.Style
Spring loaded temperature measuring devise, without thermowell. Pt100 Sensor comply with IEC60751 standard, alpha=0.00385.
-
