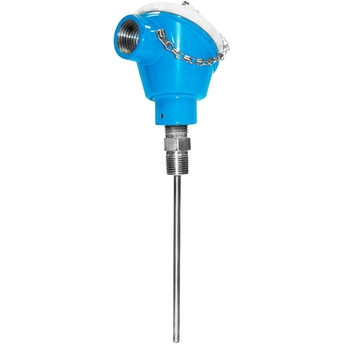

TH51
Modular TC thermometer, US style

TH51
Modular TC thermometer, US style ©Endress+Hauser

Best in class temperature measurement technology for general applications

The high modular thermometer is used for several applications in almost all industries. Examples are heat exchangers, furnaces, dryers, process reactors, etc. With different head transmitter it's a complete unit ready for use with enhanced measurement accuracy and reliability. It also enables very fast response times, due to direct contact measurement without thermowell. A variety of process connections and dimensions offer flexible application possibilities.

  • Преимущества

    • One source shopping for temperature measurement solutions. World class transmitter with integrated sensor offering. Remove and install straight out of the box!

    • Improved galvanic isolation on most devices (2 kV)

    • Simplified model structure: Competitively...

  • Область применения

    Magnesium oxide insulated thermocouples, commonly referred to as MgO thermocouples, are used in many process and laboratory applications. They have many desirable characteristics making thermocouples a good choice for general and special purpose...

Характеристики и спецификации

Назад

Details

  • Принцип измерения

    Термопара

  • Характеристики / Применение

    американские размеры

    модульная система измерения температуры

    резьбовое присоединение к процессу

  • Контактный разъем

    TA20J – нержавеющая сталь – цельнотянутый, с дисплеем или без него

    TMT162 - алюминий - полевой корпус с дисплеем или без него

    TMT142 - алюминий - полевой корпус с дисплеем или без него

    TU401 - Алюминий - резьбовая крышка с цепочкой

    Пластмасса PP - резьбовая крышка с цепочкой - из материала из списка FDA

    Алюминий - fliptop

    TMT162/T17 - 316L - гигиенический полевой корпус

  • Термогильза / защитная трубка

    нет (не предназначен для использования с защитной гильзой)

  • Вставка/чувствительный элемент

    с минеральной изоляцией (MI), гибкий

  • Внешний диаметр защитной трубки

    1/8'' (3,18 мм)

    3/16''(4,76 мм)

    1/4'' (6,35 мм)

    3/8'' (9,53 мм)

  • Максимальная длина по запросу

    до 4877 мм (192,00'')

  • Материал защитной трубки/термогильзы

    1.4401 (316)

    Alloy 600 (2.4816)

  • Дополнительное покрытие

    Не применимо

  • Присоединение к процессу

    наружная резьба:

    G1/2"

    NPT1/2"

    компрессионный фитинг:

    NPT1/8"

    NPT1/4"

  • Форма наконечника датчика

    прямой

  • Шероховатость поверхности Ra

    1,6 мкм (63,0 мкдюйма)

  • Диапазон рабочих температур

    Тип T:

    -270 °C ...370 °C

    (-454 °F ...698 °F)

    Тип J:

    -210 °C ...720 °C

    (-346 °F ...1.328 °F)

    Тип E:

    -270 °C ...820 °C

    (-454 °F ...1.508 °F)

    Тип K:

    -270 °C ...1.150 °C

    (-454 °F ...2.102 °F)

    Тип N:

    -270 °C ... 1.150 °C

    (-454 °F ...2.102 °F)

  • Макс. рабочее давление (статическое)

    при 20 °C: 250 бар (3626 psi)

  • Погрешность

    класс 1 согласно IEC 60584

    класс 2 согласно IEC 60584

  • Время отклика

    63% rt = s

  • Встраиваемый нормирующий преобразователь

    да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

  • Сертификаты взрывозащиты

    CSA

    FM IS

    CSA IS

    FM/CSA IS

  • Взрывозащита

    SIL (только для преобразователя)
