Краткие характеристики
-
Погрешность
Стандарт. в соотв. с ASTM E-230
Спец. в соотв. с ASTM E-230 -
Время отклика
63% rt = 0,3 с
-
Макс. рабочее давление (статическое)
при 20 °C: 40 бар (580 psi)
зависит от конфигурации -
Диапазон рабочих температур
Тип T:
-270 °C...370 °C
Тип J:
-210 °C...720 °C
Тип E:
-270 °C...820 °C
Тип K:
-270 °C...1150 °C
Тип N:
-270 °C...1150 °C -
Максимальная длина по запросу
до 2439 мм (96'')
по запросу
Область применения
The thermocouple cable probe is easy to install and provide a high operational safety due to reliable and accurate temperature measurement in common processes. The probe is used in many process and laboratory applications such as heat exchangers, furnaces or dryers. Without additional thermowell the probe sheath is directly in contact with the process medium. This enables the cable probe to detect rapid temperature changes fast and accurate.
Magnesium oxide insulated thermocouples, commonly referred to as MgO thermocouples, are used in many process and laboratory applications. They have many desirable characteristics making thermocouples a good choice for general and special purpose applications.
The sensors can be used on:
Heat exchangers
Power & recovery areas
Furnaces
Dryers
Flue gas
Compressor stations
Process reactors
Преимущества
Simplified model structure: Competitively priced, offers great value. Easy to order and reorder. A single model number includes sensor and transmitter assembly for a complete point solution.
Improved galvanic isolation on most devices (2 kV)
One source shopping for temperature measurement solutions. Remove and install straight out of the box!
All iTEMP® transmitters provide long term stability ≤ 0.05 % per year
Выбор варианта Fundamental
-
Простые продукты
- Легкий выбор, установка и управление
Технический уровень
Простота

-
Стандартные продукты
- Надежность, прочность и неприхотливость
Технический уровень
Простота
-
Высокотехнологичные продукты
- Функциональность и удобство
Технический уровень
Простота
-
Специализированные продукты
- Для требовательных областей применения
Технический уровень
Простота
Вариативность
Выбор категории FLEX | Технический уровень | Простота |
---|---|---|
Выбор варианта Fundamental Выполнение основных измерительных задач |
Технический уровень
|
Простота
|
Выбор варианта Lean Простое управление основными процессами |
Технический уровень
|
Простота
|
Выбор варианта Extended Оптимизация процессов с помощью инновационных технологий |
Технический уровень
|
Простота
|
Выбор варианта Xpert Управление самыми сложными областями применения |
Технический уровень
|
Простота
Вариативность |
Примеры успешного применения
-
Принцип измерения
Термопара
-
Характеристики / Применение
американские размеры

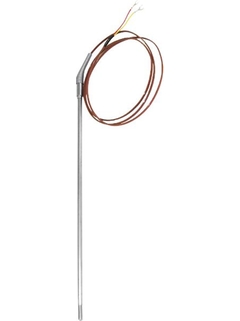

кабельный зонд
присоединение к процессу как компрессионный фитинг -
Термогильза / защитная трубка
нет (не предназначен для использования с защитной гильзой)
-
Вставка/чувствительный элемент
с минеральной изоляцией (MI), гибкий
-
Внешний диаметр защитной трубки / вставки
1/16'' (1,59 мм)
1/8''(3,18 мм)
3/16'' (4,76 мм)
1/4'' (6,35 мм) -
Максимальная длина по запросу
до 2439 мм (96'')
по запросу -
Материал защитной трубки/термогильзы
316
Alloy 600 -
Дополнительное покрытие
Не применимо
-
Присоединение к процессу
компрессионный фитинг:
NPT1/8"
NPT1/4" -
Форма наконечника датчика
прямой
-
Шероховатость поверхности Ra
не определено
-
Диапазон рабочих температур
Тип T:
-270 °C...370 °C
Тип J:
-210 °C...720 °C
Тип E:
-270 °C...820 °C
Тип K:
-270 °C...1150 °C
Тип N:
-270 °C...1150 °C -
Макс. рабочее давление (статическое)
при 20 °C: 40 бар (580 psi)
зависит от конфигурации -
Погрешность
Стандарт. в соотв. с ASTM E-230
Спец. в соотв. с ASTM E-230 -
Время отклика
63% rt = 0,3 с
-
Встраиваемый нормирующий преобразователь
не применяется
-
-
