Omnigrad S TC66
Термопара

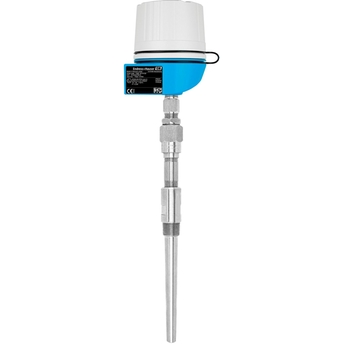

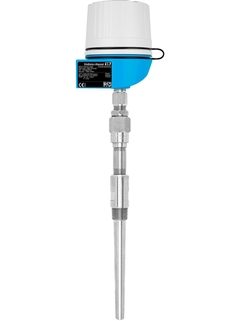

Термопара TC66 с резьбовым присоединением ©Endress+Hauser
Термопара TC66с фланцевым присоединением ©Endress+Hauser

Надежное измерение температуры процесса в тяжелых промышленных условиях

Термопара TC66 предназначена для тяжелых промышленных применений в условиях повышенных требований к безопасности. Области применения: нефтедобыча, нефтепереработка, а также химическая и нефтехимическая промышленность. Термопара выдерживает коррозионное и механическое воздействие рабочей среды благодаря защитным гильзам, выполненным из различных коррозионностойких материалов. Для повышения надежности измерения температуры, термопара опционально комплектуется нормирующим преобразователем с различными типами протокола передачи данных (4/20мА, HART, Profibus PA, FOUNDATION Fieldbus).

  • Преимущества

    • Тип взрывозащиты: Ex ia, Ex d

    • Модульность, универсальность конструкции (DIN 43772)

    • Удлинительная шейка для защиты встроенного нормирующего преобразователя от перегрева

    • Высокая универсальность благодаря модульной конструкции и взаимозаменяемости...

  • Область применения

    • Тяжелые промышленные применения

    • Добыча и переработка углеводородов, химическая и нефтехимическая отрасли промышленности

    • Диапазон измерений: –40 до 1 100 °C

    • Максимальное рабочее давление: до 100 бар (в зависимости от присоединения к процессу)

    • Степень...

Характеристики и спецификации

Назад

Details

  • Принцип измерения

    Термопара

  • Характеристики / Применение

    американские размеры

    модульная система измерения температуры

    для высокоинтенсивных областей применения

    подходит для использования во взрывоопасных зонах

    с шейкой

    с термогильзой / защитной гильзой (металлической)

  • Контактный разъем

    TA21H - алюминий - резьбовая крышка с цепочкой, 2 входа

  • Термогильза / защитная трубка

    цельноточеная (сверление)

  • Вставка/чувствительный элемент

    с минеральной изоляцией (MI), гибкий

  • Внешний диаметр защитной трубки

    20 мм (0,79'')

    24 мм (0,94'')

    25 мм (0,98'')

  • Максимальная длина по запросу

    до 5000,00 мм (196,85'')

  • Материал защитной трубки/термогильзы

    1.4401 (316)

    1.4404 (316L)

    1.4571 (316Ti)

    Alloy C276

    Alloy 400

  • Дополнительное покрытие

    Не определено

  • Присоединение к процессу

    наружная резьба:

    NPT3/4"

    NPT1"

    фланец:

    ASME 1" 150 RF (B16.5)

    ASME 1" 300 RF (B16.5)

    ASME 1" 600 RF (B16.5)

    ASME 1,5" 150 RF (B16.5)

    ASME 1,5" 300 RF (B16.5)

    ASME 1,5" 600 RF (B16.5)

    ASME 2" 300 RF (B16.5)

    ASME 2" 600 RF (B16.5)

  • Форма наконечника датчика

    прямой

    суженный

  • Шероховатость поверхности Ra

    1,6 мкм (63,0 мкдюйма)

  • Диапазон рабочих температур

    Тип K:

    -40 °C...1100 °C

    (-40 °F...2012 °F)

    Тип J:

    -200 °C ...750 °C

    (-328 °F ...1382 °F)

  • Макс. рабочее давление (статическое)

    при 20 °C: 500 бар (7252 psi)

  • Погрешность

    класс 1 согласно ГОСТ Р МЭК 60584

  • Время отклика

    в зависимости от конфигурации

    t50 = 3 с

    t90 = 7 с

  • Встраиваемый нормирующий преобразователь

    да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

  • Сертификаты взрывозащиты

    ATEX II

    IECEx

    NEPSI

    EAC Ex

    Взрывозащита

  • Взрывозащита

    Метрология по ГОСТ

    SIL (только для преобразователя)

Документы / руководства пользователя / программное обеспечение

Аксессуары / Запчасти

Nr
Order code
Specification
  • C
  • A
  • D
    • Nr D Order code TA21H-

      Клеммная головка TA21H

      Соединит.головка с резьб.крышкой, монтаж измерительной вставки с преобразователем или клеммной коробки. Исполнение: взрывозащищенное Темпер. окруж. среды (с глухой крышкой): -40 до 100oC Класс защиты: IP66 - IP68

  • B
    • Nr B Order code TMT84-

      iTEMP TMT84, Преобразователь PA

      Двухканальный нормирующий преобразователь температуры. Расшир. диагностика: мониторинг датчика. PROFIBUS PA Profile 3.02. Гальваническая изоляция 2кВ. Применение: терморезистор, термопара, Ом, мВ. Потребляемый ток: 11 мА. Монтаж: головка формы B, DIN EN50446. Заводские настройки: CH1: Pt100, 3х-проводная схема, oC. CH2: неактивный. Различный опции конфигурации.

    • Nr B Order code TMT85-

      iTEMP® TMT85, Преобразователь, FF

      Преобразователь температуры встраиваемый, два канала ввода данных сенсора и усовершенствован. диагностика для мониторинга сенсора. Протокол FOUNDATION Fieldbus (ITK 5.0.1). гальваническая изоляция 2 кВ (входа сенсора от выхода). Область применения: RTC, TC, Ом, мВ. Потребляемый ток: 11 мА. Монтаж: головка форма B, DIN EN50446. Регистрация по UL, CSA (общ. назначения) CH1: Pt100, 3х-пров., оС. CH2: неактивен. Возможно изменение конфигурации (опционально).

    • Nr B Order code TID10-

      Дисплей для встр. преобразователя TID10

      Подключаемый. Отображение измеряемого значения. 12 переключателей с нижней стороны. Настройки: FF: Моделирование PA: Адрес шины Совместимость: TMT85, TMT84, TMT82.

  • D
    • Nr D Order code TA30H-

      Корпус термометра TA30H

      Фиксатор для клеммного блока или встраиваемого преобразователя + дополнительный дисплей. Конструкция: взрывозащищенная Крышка: резьбовая, дополнительное окно. Материал: алюминий. Покрытие: полиэстер. Цвет: корпус голубой, крышка серая. Окр. температуры: -50...+150 oC (корпус) Степень защиты: IP66/68,NEMA 4X (корпус) Защита Ex d/XP: IP66/67 (корпус).

  • B
    • Nr B Order code TMT181-

      iTEMP TMT181, встр. преоб. темпер., PCP

      Преобразователь температуры, ПК- программируемый Область применения: RTD, TC, Ом, мВ. 2-провод. 4-20мA, гальванич. изоляция. Срабатывание при отказе: NAMUR NE 43. Монтаж: головка форма B, DIN43729. Регистрация по UL.

    • Nr B Order code TMT182-

      iTEMP TMT182, Преобраз. темпер., HART

      Преобразователь температуры, протокол HART. Область применения: RTD, TC, Ом, мВ. 2-провод. 4-20мA, гальван. изоляция Срабатывание при отказе: NAMUR NE 43. Монтаж: головка форма B, DIN43729. Регистрация по UL. Морской сертификат (Германский Ллойд).

    • Nr B Order code TMT82-

      iTEMP® TMT82, Преобразователь HART

      2х-проводный нормирующий преобразователь температуры. Двойной универсальный вход для датчиков. Гальваническая изоляция 2 кВ (вход/выход). Применение: ТС, ТП, Ом и мВ. :: Высокая надежность благодаря обнаружению дрейфа датчика и резервированию датчика. ::Опционально также для применений, критически требовательных к безопасности, с применением SIL 2/3 в соответствии с IEC61508.
