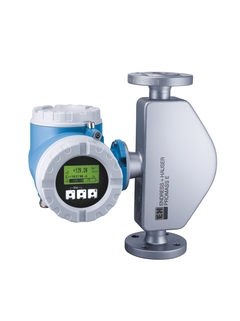

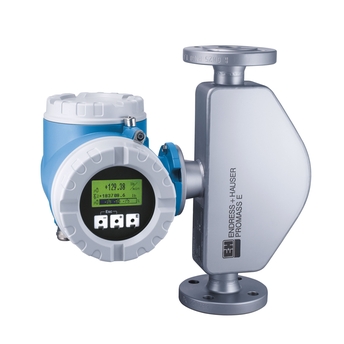

Proline Promass 83E
Кориолисовый расходомер

Proline Promass 83E ©Endress+Hauser

Расходомер с низкой стоимостью владения и расширенным функционалом преобразователя

За кориолисовым расходомером Promass E закрепилась репутация прибора для с низкой стоимостью владения. Обладает расширенным функционалом, таким как использование программного обеспечения для налива и дозирования, измерение концентрации или расширенной диагностики в сочетании с преобразователем Promass 83 с сенсорным управлением и четырехстрочным дисплеем.

  • Преимущества

    • Модульная конструкция и удобное меню настройки позволяют повысить эффективность использования расходомера

    • Программные функции дозирования и измерения концентрации, расширяющие область применения расходомера

    • Функция диагностики и резервного копирования...

  • Область применения

    Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.

    • Погрешность измерений:
      - Массовый расход (жидкости): ±0.30% от показания
      - Массовый расход (газа): ±0.75% от показания

    • Рабочая...

Характеристики и спецификации

Назад

Details

  • Принцип измерения

    Кориолисовые расходомеры

  • Заголовок для изделия

    Расходомер с минимальной стоимостью владения, с расширенными функциями преобразователя. Высокоточное измерение жидкостей и газов в широком спектре областей стандартного применения.

  • Функции датчика

    Бюджетное универсальное устройство; альтернатива обычным объемным расходомерам. Меньше измерительных точек в процессе – многопараметрическое измерение (расход, плотность, температура). Компактность монтажа – не требуются прямые входные/выходные участки. Компактная двухтрубная система. Температура среды +140 °C.

  • Особенности преобразователя

    Качество: программное обеспечение для мониторинга заполнения и дозирования, плотности, очистки электродов, а также расширенной диагностики. Гибкие варианты передачи данных – множество видов связи. Автоматическое извлечение данных для обслуживания. 4-строчный дисплей с фоновой подсветкой и сенсорным управлением. Доступно компактное и раздельное исполнение прибора.

  • Диапазон номинальных диаметров

    DN 8...80

  • Смачиваемые материалы

    Измерительная трубка: 1.4539 (904L)
    Присоединение: 1.4404 (316/316L)

  • Измеряемые параметры

    Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, эталонная плотность

  • Макс. погрешность измерения

    Массовый расход (жидкость): ±0,15 % (стандарт), 0,10 % (опция)
    Объемный расход (жидкость): ±0,15 %
    Массовый расход (газ): ±0,75 %
    Плотность (жидкость): ±0,0005 г/см³

  • Диапазон измерения

    0...180'000 кг/ч

  • Макс. рабочее давление

    PN 100, Class 600, 63K

  • Диапазон температур продукта

    -40...+140°C

  • Диапазон окружающей температуры

    Стандартное исполнение: –20...+60 °C (–4...+140 °F)
    Опция: -40...+60 °C (-40...+140 °F)

  • Материал корпуса сенсора

    1.4301 (304), коррозионностойкий

  • Материал корпуса преобразователя

    Литой алюминий с порошковым покрытием
    1.4301 (304), листовой
    CF3M (316L), литой

  • Степень защиты

    IP67, корпус типа 4X. Вынесенный преобразователь: IP67, корпус типа 4X

  • Дисплей/Настройка

    4х-строчный с подсветкой, сенсорное управление (управление снаружи)
    Настройка через локальный дисплей или инструмент настройки

  • Выходные сигналы

    4 модульных выхода:
    0‐20 мА (активный)/4‐20 мА (активный/пассивный)
    Импульсный/частотный/дискретный выходы (пассивный)
    Реле

  • Входные сигналы

    2 модульных входа:
    Состояние
    0‐20 мА (активный)/4‐20 мА (активный/пассивный)

  • Цифровая связь

    HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP

  • Источник питания

    16...62 В пост. тока
    85...260 В пер. тока (45...65 Гц)
    20...55 В пер. тока (45...65 Гц)

  • Сертификаты на взрывозащиту

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • Другие сертификаты и нормативы

    Материал 3.1, произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025), NAMUR, SIL, морской сертификат
    PED, CRN
    3-A

  • Безопасность изделия

    Маркировка CE, C-Tick, EAC

  • Функциональная безопасность

    Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511

  • Метрологические нормативы и сертификаты

    Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/ГОСТ Р МЭК 17025), NAMUR

  • Морские сертификаты и нормативы

    Морской сертификат

  • Сертификаты и нормативы по давлению

    PED, CRN

  • Сертификаты на материалы

    Материал 3.1

  • Гигиенические сертификаты и нормативы

    3-A

  • Принцип измерения

    Кориолисовые расходомеры

  • Характеристики/Область применения

    Альтернатива традиционным объемным расходомерам, низкая стоимость владения.

  • Температура окружающей среды

    -40...+125°C

  • Рабочая температура

    -40...+125°C

  • Рабочее давление абс.

    PN 40...100
    Cl150...600
    JIS 10...63K

  • Смычиваемые части

    904L/1.4539

  • Выходные сигналы

    4...20мА
    Импульсно-частотный (10кГц)
    Активный/Пассивный
    Релейный/Сигнал состояния

  • Сертификаты/Разерешения

    ATEX
    FM
    CSA

  • Принцип измерения

    Кориолисовые расходомеры

  • Заголовок для изделия

    Расходомер для экономии эксплуатационных затрат с расширенной функциональностью преобразователя. Высокоточное измерение расхода жидкостей и газов для широкого спектра стандартных измерительных задач.

  • Функции датчика

    Экономичность – многоцелевое устройство; альтернатива объемным расходомерам. Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Компактный монтаж – нет необходимости в прямых входных или выходных участках. Компактная двухтрубная система. Температура продукта до +140 °C (+284°F).

  • Особенности преобразователя

    Качество: программное обеспечение для мониторинга заполнения и дозирования, плотности, очистки электродов, а также углубленной диагностики. Гибкие варианты передачи данных – множество видов связи. Автоматическое извлечение данных для обслуживания. 4-строчный дисплей с фоновой подсветкой и сенсорным управлением. Доступно компактное и раздельное исполнение прибора.

  • Диапазон номинальных диаметров

    DN 8...80

  • Смачиваемые материалы

    Измерительная трубка: 1.4539 (904L)
    Присоединение: 1.4404 (316/316L)

  • Измеряемые параметры

    Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, эталонная плотность

  • Макс. погрешность измерения

    Массовый расход (жидкость): ±0,15 % (стандарт), 0,10 % (опция)
    Объемный расход (жидкость): ±0,15 %
    Массовый расход (газ): ±0,75 %
    Плотность (жидкость): ±0,0005 г/см³

  • Диапазон измерения

    0...180'000 кг/ч

  • Макс. рабочее давление

    PN 100, класс 600, 63K

  • Диапазон температур продукта

    -40...+140°C

  • Диапазон окружающей температуры

    Стандартное исполнение: –20...+60 °C (–4...+140 °F)
    Опция: -40...+60 °C (-40...+140 °F)

  • Материал корпуса сенсора

    1.4301 (304), коррозионно-устойчивый

  • Материал корпуса преобразователя

    Литой алюминий с порошковым покрытием
    1.4301 (304), листовой
    CF3M (316L), литой

  • Степень защиты

    IP67, защитная оболочка типа 4X. Преобразователь в раздельном исполнении: IP67, защитная оболочка типа 4X

  • Дисплей/Настройка

    4‐строчный сенсорный дисплей с подсветкой (наружное управление)
    Настройка посредством локального дисплея и управляющего ПО

  • Выходные сигналы

    4 модульных выхода:
    0...20 мА (активный)/4...20 мА (активный/пассивный)
    Импульсный/частотный/релейный выход (пассивный)
    Реле

  • Входные сигналы

    2 модульных входа:
    Входной сигнал состояния
    0...20 мА (активный)/4...20 мА (активный/пассивный)

  • Цифровая связь

    HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP

  • Источник питания

    16...62 В пост. тока
    85...260 В пер. тока (45...65 Гц)
    20...55 В пер. тока (45...65 Гц)

  • Сертификаты на взрывозащиту

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • Другие сертификаты и нормативы

    Материал 3.1, произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025), NAMUR, SIL, морской сертификат
    PED, CRN
    3-A

  • Безопасность изделия

    Маркировка CE, C-Tick, EAC

  • Функциональная безопасность

    Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511

  • Метрологические нормативы и сертификаты

    Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/ГОСТ Р МЭК 17025), NAMUR

  • Морские сертификаты и нормативы

    Морской сертификат

  • Сертификаты и нормативы по давлению

    PED, CRN

  • Сертификаты на материалы

    Материал 3.1

  • Принцип измерения

    Кориолисовые расходомеры

  • Заголовок для изделия

    The flowmeter for minimized cost of ownership with extended transmitter functionality. Highly accurate measurement of liquids and gases for a wide range of standard applications.

  • Функции датчика

    Cost‐effective – multi‐purpose device; an alternative to conventional volumetric flowmeters. Fewer process measuring points – multivariable measurement (flow, density, temperature). Space‐saving installation – no in/outlet run needs. Compact dual‐tube system. Medium temperature up to +140 °C (+284 °F).

  • Особенности преобразователя

    Quality – software for filling & dosing, density & concentration, advanced diagnostics. Flexible data transfer options – numerous communication types. Automatic recovery of data for servicing. 4‐line backlit display with touch control. Device in compact or remote version.

  • Диапазон номинальных диаметров

    DN 8 to 80 (⅜ to 3")

  • Смачиваемые материалы

    Measuring tube: 1.4539 (904L)
    Connection: 1.4404 (316/316L)

  • Измеряемые параметры

    Mass flow, density, temperature, volume flow, corrected volume flow, reference density

  • Макс. погрешность измерения

    Mass flow (liquid): ±0.15 % (standard), 0.10 % (option)
    Volume flow (liquid): ±0.15 %
    Mass flow (gas): ±0.75 %
    Density (liquid): ±0.0005 g/cm³

  • Диапазон измерения

    0 to 180 000 kg/h (0 to 6600 lb/min)

  • Макс. рабочее давление

    PN 100, Class 600, 63K

  • Диапазон температур продукта

    –40 to +140 °C (–40 to +284 °F)

  • Диапазон окружающей температуры

    Standard: –20 to +60 °C (–4 to +140 °F)
    Option: –40 to +60 °C (–40 to +140 °F)

  • Материал корпуса сенсора

    1.4301 (304), corrosion resistant

  • Материал корпуса преобразователя

    Powder‐coated die‐cast aluminium
    1.4301 (304), sheet
    CF3M (316L), cast

  • Степень защиты

    IP67, type 4X enclosure. Remote transmitter: IP67, type 4X enclosure

  • Дисплей/Настройка

    4‐line backlit display with touch control (operation from outside)
    Configuration via local display and operating tools possible

  • Выходные сигналы

    4 modular outputs:
    0‐20 mA (active)/4‐20 mA (active/passive)
    Pulse/frequency/switch output (passive)
    Relay

  • Входные сигналы

    2 modular inputs:
    Status
    0‐20 mA (active)/4‐20 mA (active/passive)

  • Цифровая связь

    HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP

  • Источник питания

    DC 16 to 62 V
    AC 85 to 260 V (45 to 65 Hz)
    AC 20 to 55 V (45 to 65 Hz)

  • Сертификаты на взрывозащиту

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • Безопасность изделия

    CE, C-tick, EAC marking

  • Функциональная безопасность

    Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511

  • Метрологические нормативы и сертификаты

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR

  • Морские сертификаты и нормативы

    Marine approval

  • Сертификаты и нормативы по давлению

    PED, CRN

  • Сертификаты на материалы

    3.1 material
