TH15

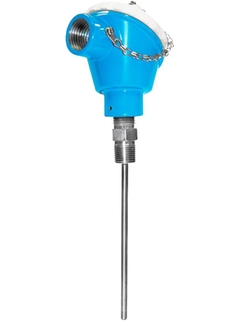

Modular RTD thermometer, US style

TH15
Modular RTD thermometer, US style ©Endress+Hauser

Best in class temperature measurement for general applications

The robust device is a unit ready for use within and existing thermowell and includes various housing transmitter heads to meet the application and space requirement needs. The unit offers enhanced measurement accuracy and reliability. A variety of connections, dimensions and materials (like 316L SS and Hastelloy C276) offer flexible application possibilities.

  • Преимущества

    • High flexibility due to modular assembly with standard terminal heads and customized immersion length

    • One source shopping for temperature measurement solutions. World class transmitter with integrated sensor offering for heavy process industry...

  • Область применения

    The TH15 temperature sensors are RTD assemblies designed for use in all types of process industries, including harsh environments, due to their rugged design.
    They are made up of a measurement probe with an insulated RTD element and sheath.

    The sensor...

Характеристики и спецификации

Назад

Details

  • Принцип измерения

    Терморезистор

  • Характеристики / Применение

    американские размеры

    модульная система для измерения температуры

    резьбовое присоединение к процессу

    присоединение к процессу: компрессионный фитинг

    с удлинением

    для использования с термогильзой

  • Контактный разъем

    TA20J – нержавеющая сталь – цельнотянутый, с дисплеем или без него

    TMT162 - алюминий - полевой корпус с дисплеем или без него

    TMT162 - литая нержавеющая сталь - полевой корпус с дисплеем или без него

    Алюминий - резьбовая крышка с цепочкой - синяя E+H - группы A-G

    Пластмасса PP - резьбовая крышка с цепочкой - из материала из списка FDA

    TMT162/T17 - 316L - гигиенический полевой корпус

  • Термогильза / защитная трубка

    для использования в сочетании с термогильзой

  • Вставка/чувствительный элемент

    с минеральной изоляцией (MI), гибкий

    с изоляцией из PTFE, жесткий

  • Внешний диаметр защитной трубки

    Вставка 1/4'' (6,35 мм)

  • Максимальная длина по запросу

    до 4877 мм (192,00'')

  • Материал защитной трубки/термогильзы

    1.4401 (316)

  • Дополнительное покрытие

    Not applicable

  • Присоединение к процессу

    наружная резьба:

    NPT1/2"

  • Форма наконечника датчика

    прямой

  • Шероховатость поверхности Ra

    Не определено

  • Диапазон рабочих температур

    PT 100:

    -200 °C...600 °C

    (-328 °F...1112 °F)

  • Макс. рабочее давление (статическое)

    при 20 °C: 100 бар (1450 psi)

  • Погрешность

    класс A согласно IEC 60751

    класс B согласно IEC 60751

  • Встраиваемый нормирующий преобразователь

    да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

  • Сертификаты взрывозащиты

    CSA

    FM IS

    CSA IS

    FM/CSA IS

  • Взрывозащита

    SIL (только для преобразователя)
