Преобразователь давления измерительный
Cerabar PMC11

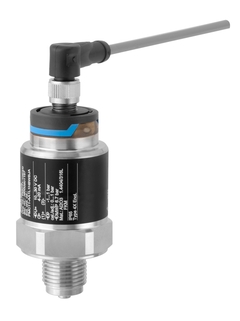

Cerabar PMC11 ©Endress+Hauser

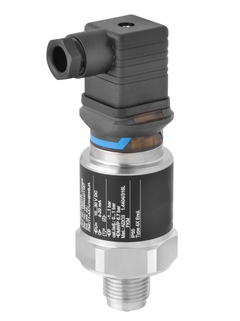

Cerabar PMC11 ©Endress+Hauser

Принцип измерения давления

Бюджетный преобразователь давления с керамической мембраной для измерений в газах и жидкостях

Cerabar PMC11 — самый доступный по цене компактный преобразователь давления в соответствующем сегменте. В нем реализован емкостной (безмаслянный) принцип измерения, позволяющий измерять избыточное давление в диапазоне от 80 мбар до 40 бар. Преобразователь давления PMC11 имеет общепромышленное исполнение и рассчитан на условия, соответствующие его высококачественным материалам, в том числе 316L и 99,9% Al2O3.

  • Преимущества

    • Простая и быстрая установка не требующая настройки по месту эксплуатации благодаря исключительно компактной конструкции и преднастроенному диапазону измерения избыточного давления

    • Основная погрешность измерения ±0,5% от ДИ и высокая долговременная...

  • Область применения

    Преобразователь давления с безмасляным керамическим сенсором для измерения избыточного давления в газах и жидкостях.

    • Присоединение к процессу: резьба

    • Температура процесса: -25...+85°C

    • Давление процесса: 80 мбар...+40 бар

    • Основная погрешность измерения: ±0,...

Details

  • Принцип измерения

    Избыточное давление

  • Характеристики/Применение

    Экономически эффективный преобразователь давления, емкостный датчик с керамической измерительной диафрагмой

  • Питание / Коммуникация

    Аналоговый выход:

    10...30 В пост. тока

    Выход 0...10 В:

    12...30 В пост. тока

  • Погрешность

    0.5%

  • Длительная стабильность

    0,2% ВПИ/год

  • Температура окружающей среды

    -40 °C...+70 °C

    (-40 °F...+158 °F)

  • Рабочая температура

    -25 °C...+85 °C

    (-13 °F...+185 °F)

  • Рабочее давление абс. / макс. предел избыточного давления

    макс. 60 бар (900 psi)

  • Диапазон измерения давления

    +400 мбар...+40 бар

    (+6 psi...+600 psi)

  • Присоединение к процессу

    Резьба:

    G1/4, G1/2,

    MNPT 1/4, MNPT 1/2,

    DIN13

  • Связь

    4...20 мА

    0...10 В

  • Сертификат по конструкции

    EN10204-3.1 Отчет о заключительной проверке

    Очищено от масла и смазки

  • Принцип измерения

    Избыточное давление

  • Характеристики

    Экономически эффективный преобразователь давления, емкостный датчик с керамической измерительной диафрагмой

  • Напряжение питания

    Аналоговый выход: 10…30 В пост. тока

    0...10 В, выход: 12…30 В пост. тока

  • Погрешность

    0.5 %

  • Длительная стабильность

    0,2% ВПИ/год

  • Рабочая температура

    -25 °C...+85 °C
    (-13 °F...+185 °F)

  • Температура окружающей среды

    -40 °C...+70 °C
    (-40 °F...+158 °F)

  • Рабочий диапазон

    +400 мбар...+40 бар

    (+6 psi...+600 psi)

  • Макс. избыточное давление

    макс. 60 бар (900 psi)

  • Присоединение к процессу

    Резьба:

    G1/4, G1/2,

    MNPT 1/4, MNPT 1/2,

    DIN13

  • Связь

    4...20 мА

    0...10 В

  • Сертификаты на конструкцию

    EN10204-3.1 Отчет о заключительной проверке

    Очищено от масла и смазки
