Преобразователь давления и уровня Waterpilot FMX21

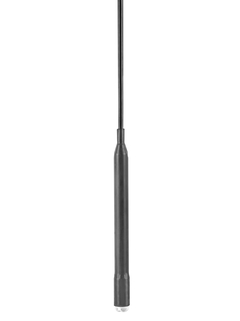

Waterpilot FMX21 ©Endress+Hauser

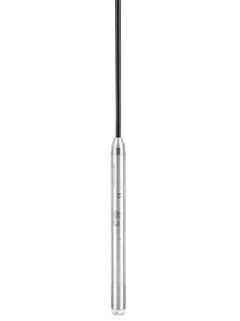

Waterpilot FMX21 ©Endress+Hauser

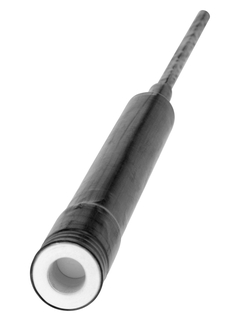

Waterpilot FMX21 ©Endress+Hauser
Waterpilot FMX21 ©Endress+Hauser

Принцип измерения давления

  • Waterpilot FMX21
  • Waterpilot FMX21
  • Waterpilot FMX21
  • Waterpilot FMX21

Надежный и ударопрочный зонд с керамической мембраной и протоколом HART

Преобразователь Waterpilot FMX21 с емкостным сенсором, без содержания масла, и керамической мембраной используется в любых отраслях промышленности для гидростатического измерения уровня.С выходным сигналом HART возможна гибкая настройка измерительного диапазона и активация компенсации плотности при измерении уровня. Сертификат на работу с питьевой водой и возможность встроенного измерения температуры. Доступны специальные исполнения для применения в сточных водах и обработке осадка.

Дополнительные компоненты

  • Преимущества

    • Прочная, устойчивая к перегрузкам мембрана из сверхчистой керамически (99.9% Al2O3)

    • Гибкое масштабирование сигнала 4 ... 20 мА с налагаемым выходным сигналом HART 6.0

    • Высочайшая точность благодаря корректировке по плотности с термокомпенсацией

    • ...

  • Область применения

    Доступно три различных исполнения для питьевой воды, сточной воды и канализации и соленой воды.

    • Присоединения к процессу: подвесной зажим, кабельный ввод

    • Температура процесса: –10 ... +70°C

    • Диапазон измерения: 0 ... 20 бар / 200м H20

    • Основная погрешность...

Характеристики и спецификации

Назад

Details

  • Принциип измерения

    Гидростатический принцип измерения

  • Характеристики

    Компактный зонд с керамической ячейкой для гидростатического измерения уровня,

    Диаметр = 22 мм: общее назначение, чистая вода

    Диаметр = 42 мм: сточные воды

    Диаметр = 29 мм: соленая вода

  • Напряжение питания

    10,5...35 В пост. тока

  • Погрешность

    0,2%

    0,1% (опция)

  • Длительная стабильность

    0.1% от верхней шкалы диапазона в год

  • Рабочая температура

    -10°C...70°C
    (14°F...158°F)
    Диаметр 29 мм (1,14"): 0°C...50°C
    (32°F...122°F)

  • Температура окружающей среды

    -10°C...70°C

    Диаметр 29мм:

    0°C...50°C

  • Рабочий диапазон

    100мбар...20бар

  • Присоединение к процессу

    Подвесной зажим

    Крепежные винты

  • Связь

    4...20 мА

    4...20 мА HART

  • Сертификаты/Разрешения

    ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI

  • Морской сертификат

    GL/ ABS/ BV/ DNV

  • Сертификаты на питьевую воду

    NSF/ KTW/ ACS

  • Принциип измерения

    Гидростатический принцип измерения

  • Характеристики/Применение

    Компактный зонд с керамической ячейкой для гидростатического измерения уровня,

    Диаметр = 22 мм: общее назначение, чистая вода

    Диаметр = 42 мм: сточные воды

    Диаметр = 29 мм: соленая вода

  • Доп.информация

    автоматическая компенсация плотности

    Исполнение без металлических смачиваемых частей

  • Питание / Коммуникация

    10,5...35 В пост. тока

  • Погрешность

    0,2%

    0,1% (опция)

  • Длительная стабильность

    0.1% от URL в год

  • Температура окружающей среды

    -10°C...70°C

    (14°F...158°F)

    Диаметр 29 мм (1,14"):

    0°C...50°C

    (32°F...122°F)

  • Рабочая температура

    -10°C...70°C
    (14°F...158°F)
    Диаметр 29 мм (1,14"): 0°C...50°C
    (32°F...122°F)

  • Диапазон измерения давления

    100 мбар...20 бар
    (1,5...300 фунт/кв. дюйм)

  • Смачиваемые части

    Диаметр 22 мм и 42 мм: уплотнение, 316L, керамика

    Диаметр 29 мм: уплотнение, PPS, полиолефин, керамика

    Тросовый удлинитель: PE, PUR, FEP

  • Присоединение к процессу

    Подвесный зажим

    Крепеж кабеля

  • Макс. значение измерения

    200 м H2O
    (656 футов H2O)

  • Связь

    4...20 мА

    4...20 мА HART

  • Сертификаты/Нормативы

    ATEX, FM, CSA, CSA C/US, IEC Ex, NEPSI

  • Морской сертификат

    GL/ ABS/ BV/ DNV

  • Сертификаты на работу с питьевой водой

    KTW/ NSF/ ACS

  • Опции

    Абсолютная измерительная ячейка

    Встроенный датчик температуры Pt100, 4-проводный

    коррекция для конкретного заказчика

    маркировка кабелей для конкретного заказчика

  • Диапазон применения

    Измерительная ячейка: керамика
