Кондуктивный и емкостной контроль предельного уровня с
Liquipoint FTW33

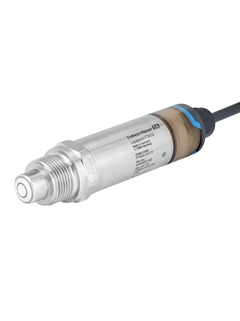

Liquipoint FTW33 ©Endress+Hauser

Демонстрация работы Liquipoint FTW33 в различных продуктах

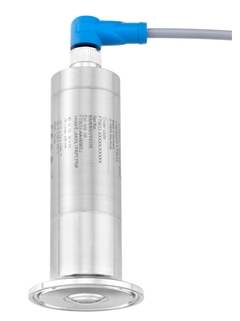

Liquipoint FTW33 ©Endress+Hauser

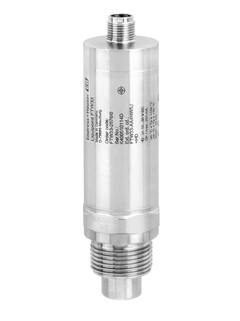

Liquipoint FTW33 ©Endress+Hauser

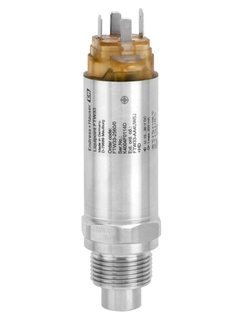

Liquipoint FTW33 ©Endress+Hauser

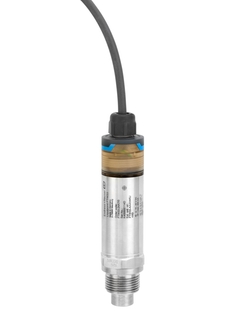

Liquipoint FTW33 ©Endress+Hauser

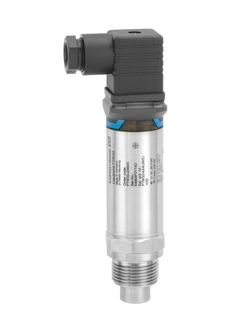

Liquipoint FTW33 ©Endress+Hauser
Liquipoint FTW33 ©Endress+Hauser
Liquipoint FTW33 ©Endress+Hauser

Ультракомпактный датчик для монтажа заподлицо, идеально подходит для сигнализации предельного уровня любых жидких и паст

Liquipoint FTW33 разработан для пищевой отрасли в соответствии с международным гигиеническим требованиям. Он предназначен применений с пастообразными и липкими средами с сильным налипанием или при необходимости монтажа заподлицо.
Функциональность:
- измерения в масляных и водных растворах и пастообразных или вязких продуктах
- фактический монтаж заподлицо
Надежность:
- функция компенсации отложений
- функциональное тестирование с помощью испытательного магнита
Простота использования:
- не требуется калибровки и корректировки
- Plug & play без специальных инструментов

  • Преимущества

    • Идеально подходит для гигиенического применения благодаря монтажу заподлицо, который позволяет провести внутреннюю очистку труб

    • Надежные и безопасные измерения и гарантированное срабатывание датчика благодаря компенсации отложений

    • Регулировка для каждой...

  • Область применения

    Для использования в трубах, резервуарах хранения, смешивания и обработки продуктов, в том числе с мешалкой. Для жидкостей с электропроводностью >1 мкС/см или диэлектрической проницаемостью >2. Разработан для пищевой промышленности. Способен отслеживать...

Details

  • Принцип измерения

    Кондуктивный принцип измерения

  • Характеристики/Применение

    Компактный точечный датчик предельного уровня для использования в трубах и в емкостях для хранения, смешивания и переработки с мешалкой или без нее, для водных и нефтяных сред, с активной компенсацией налипаний, с монтажом заподлицо

  • Доп.информация

    Возможность использования для CIP и SIP

    Проводящая пена распознается или может быть отключена

  • Питание / Коммуникация

    10…30 В пост. тока

  • Температура окружающей среды

    -40... 70 °C

    (-40 ... 158 °F)

  • Рабочая температура

    Стандартное исполнение:
    -20... 100 °C

    Очистка:
    -20... 150 °C за 1 ч

    ( -4 ... 302 °F за 1 ч)

  • Рабочее давление абс. / макс. предел избыточного давления

    Вакуум...25 бар

    (Вакуум...362,5 psi)

  • Смачиваемые части

    Сенсор: 316L

    Изоляция датчика: PEEK

  • Присоединение к процессу

    Резьбовое соединение G1, G1/2, G3/4, M24

  • Гигиеническое присоединение к процессу

    Clamp ISO 2852 1 до 1 1/2", 2",
    соединение с трубопроводом DIN11851

  • Связь

    DC PNP

  • Сертификаты/Нормативы

    CSA общего назначения

    EN10204-3.1

    EHEDG

    3A

    FDA

  • Сертификат по конструкции

    EN 10204-3.1

  • Гигиенические сертификаты

    3A, EHEDG

  • Опции

    Приварной адаптер,

    Технологический адаптер для гигиенического присоединения к процессу

Документы / руководства пользователя / программное обеспечение

Аксессуары / Запчасти

Nr
Order code
Specification
  • 57
    • Nr 57 Order code 71194296

      Упл.кольцо G1/2, 21x26, FA, 5 шт.

      Уплотнение DIN7603-A. Применение: присоединение к процессу, FMI51/FTI51, FTI55, FTL31/FTL33, FTW23/FTW33.

    • Nr 57 Order code 71185027

      Упл.кольцо G3/4, 27x32, FA, 5 шт.

      Уплотнение DIN7603-A. Применение: присоединение к процессу, FMI51/FMI52, FTI51/FTI52, FTI55, FTL31/FTL33, FTW23/FTW33, FTL50/FTL50H/FTL51, FTL80/FTL81, FMP50/FMP51/FMP56, FMR62.

    • Nr 57 Order code 52014048

      Упл.кольцо G1, 33x39 FA, 5 шт.

      Уплотнение DIN7603-A. Применение: присоединение к процессу, FMI51/FMI52, FTI51/FTI52, FTI55, FTL31/FTL33, FTW23/FTW33, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, Скользящая муфта G1 316L (52003663), 316L, 3.1 (52011880), AlloyC22, 3.1 (71118691), FTL51, FTL71, FTL81, AlloyC22 (52003664), FTL51, FTL71.

    • Order code
    • Order code 71258357

      Сварной адаптер G3/4, d=29, 316L

      Присоединение к процессу - заподлицо. Для монтажа на трубу. Материал: 316L. Уплотнение: силиконовое уплотнительное кольцо. Соответствие FDA, EHEDG. Применение: FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33.

    • Order code 52028295

      Приварной адаптер G3/4, d=29, 316L, 3.1

      присоединение к процессу - "заподлицо" Для монтажа на трубу. Материал: 316L. Свидетельство о проверке EN10204-3.1 на материалы. Уплотнение: силиконовое уплотнительное кольцо. Соответствие FDA, EHEDG. Применение: FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33.

    • Order code 71258355

      Сварной адаптер G3/4 d=50, 316L

      Присоединение к процессу заподлицо. Для монтажа на резервуары. Материал: 316L. Уплотнение: силиконовое уплотнительное кольцо. Соответствие FDA, EHEDG, 3-A. Применение: FTL20/FTL20H, FTL31/FTL33, FTW23, FTW33, FMI51, FTI51, 11371. Применение: TMR35.

    • Order code 52018765

      Сварной адаптер G3/4 d=50, 316L, 3.1

      Подключение к процессу - монтаж заподлицо. Материал: 316L. Свид-во о проверке EN10204-3.1 на материалы. Уплотнение: силиконовое уплотнительное кольцо. Соответствие FDA, EHEDG, 3-A. Применение: FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33, FMI51, FTI51, TMR35.

    • Order code 71258358

      Сварной адаптер G1, d=53, 316L

      Присоединение к процессу заподлицо. Материал: 316L. Уплотнение: силиконовое уплот.кольцо. Соответствие FDA, EHEDG, 3-A. Применение: FTL260/FTL20H/FTL330H/FTL330L, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL31/FTL33, FTL80/FTL81, FTW23/FTW33, FMI51/FMI52, FTI51/FTI52, PMP135, PTP35.

    • Order code 71093129

      Сварной адаптер G1, d=53, 316L, 3.1

      Присоединение к процессу заподлицо. Материал: 316L. Свидетельство о проверке EN10204-3.1 на материалы Уплотнение: силиконовое Соответствие FDA, EHEDG, 3-A. Применение: FTL260/FTL20H/FTL330H/FTL330L, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL31/FTL33, FTL80/FTL81, FTW23/FTW33, FMI51/FMI52, FTI51/FTI52, PMP135, PTP35.

    • Order code 52001051

      Приварной адаптер G1, d=60, 316L

      Присоединение к процессу заподлицо. Материал: 316L. Уплотнение: силиконовое уплотнительное кольцо. Соответствие FDA, EHEDG, 3-A. Применение: FTL260/FTL20/FTL20H/FTL330H/FTL330L, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL31/FTL33, FTW23/FTW33, FMI51/FMI52, FTI51/FTI52, PMP135, PMP23, PTP35, PMP51, PTP33B, TM401/TM411, TMR35.

    • Order code 52011896

      Приварной адаптер G1, d=60, 316L, 3.1

      Присоединение к процессу заподлицо. Материал: 316L. Свидетельство о проверке материалов EN10204-3.1. Уплотнение: силиконовое уплот.кольцо. Соответствие FDA, EHEDG, 3-A. Применение: FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL260/FTL20H, FTL31/FTL33, FTL80/FTL81, FTW23/FTW33, FMI51/FMI52, FTI51/52, PMP23, PMP51, PMP135, PTP35, PTP33B, TM401/TM411, TMR35.

    • Order code 71041381

      Приварной адаптер M24 D65, 316L

      Присоединение к процессу заподлицо. Отверстие: 65мм. Материал: 316L. Уплотнение: EPDM уплотнительное кольцо Соответствие FDA, EHEDG, 3-A. Применение: FMP53, FTL33, FTW23/FTW33, PMP23, PTP33B.

    • Order code 71041383

      Сварной адаптер M24 D65, 316L, 3.1

      присоединение к процессу - монтаж "заподлицо" Отверстие: 65мм. Материал: 316L. Свидетельство о проверке EN10204-3.1 на материалы. Уплотнение: EPDM уплот.кольцо. FDA, EHEDG, 3-A соответствие. Применение: FMP53, FTL33, FTW23/FTW33, PMP23, PTP33B.

    • Order code 52001047

      Приварной адаптер RD52, 316L

      Присоединение к процессу заподлицо. Материал: 316L. Уплотнение: силиконовая профилированная прокладка. Соответствие FDA. Применение: FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL20H, FTL330H/330L, FTL33.

    • Order code 52006909

      Приварной адаптер Rd52, 316L 3.1

      Присоединение к процессу заподлицо. Материал: 316L. Сертификат на материалы EN10204-3.1. Уплотнение: профилированная силиконовая прокладка. Соответствие FDA. Применение: FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL20H/FTL330H/330L, FTL33.

    • Order code 52021717

      Упл.кольцо 14.9x2.7 VMQ, FDA, 5 шт.

      Материал: силикон VMQ 75. Применение: сварной адаптер G3/4, 316L, (71258355) монтаж на резервуар, (71258357) на трубу, заподлицо, FTL31/FTL33, FTW23/FTW33, QMW43, Сварной адаптер G3/4, 316L, 3.1, (52018765) монтаж на резервуар, (52028295) на трубу, заподлицо, FMI51, FTI51, FTL31/FTL33, FTW23/FTW33, QMW43.

    • Order code 71086117

      Упл.кольцо 14.9x2.7 VMQ, FDA, USP, 3 шт.

      Материал: силикон VMQ 80. USP классVI. Применение: Сварной адаптер G3/4, 316L, (71258355) на резервуар, (71258357) на трубу, заподлицо, FTL31/FTL33, FTW23/FTW33, QMW43, Сварной адаптер G3/4, 316L, 3.1, (52018765) на резервуар, (52028295) на трубу, заподлицо, FMI51, FTI51, FTL31/FTL33, FTW23/FTW33, QMW43.

    • Order code 52014472

      Уплот.кольцо 28.17x3.53 VMQ, FDA, 5шт

      Материал: силикон VMQ 70. Применение: приварной адаптер G1, 316L, (52001051) заподлицо, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, приварной адаптер G1, 316L, 3.1, (52011896) заподлицо, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81,QMW43, скользящая муфта FTM21.

    • Order code 71086102

      Упл.кольцо 28,17x3,53 VMQ, FDA, USP, 3шт

      Материал: силикон VMQ. USP класс VI. Применение: Сварной адаптер G1, 316L, (52001051) заподлицо, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Сварной адаптер G1, 316L, 3.1, (52011896) заподлицо, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81,QMW43, скользящая муфта FTM21.

    • Order code 71140668

      Упл.кольцо 28.17x3.53 EPDM, FDA,USP, 3шт

      Материал: EPDM 70. USP Class VI, 3-A. Применение: сварной адаптер G1, 316L, (52001051) заподлицо, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Сварной адаптер G1, 316L, 3.1, (52011896) заподлицо, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81,QMW43, скользящая муфта FTM21.

    • Order code 52014424

      Профильная прокладка 29x36x3.7, FDA, 5шт

      Материал: силикон VMQ. Применение: присоединение к процессу G1 заподлицо, Сварной адаптер G1, 316L, регулируемый (52001221), Сварной адаптер G1, 316L, 3.1, регулируемый (52011898), FTL31/FTL33, FTL80/FTL81, FTL50/FTL50H/FTL51/FTL51H, Сварной адаптер Rd52, 316L, регулируемый, (52001047), 316L, 3.1, регулируемый, (52006909), FTL33, FTL50/FTL50H/FTL51/FTL51H.

    • Order code 52023997

      Переходник M24 Variv. N DN50 PN40,316L

      M24 внутренняя резьба. Материал: 316L. Уплотнение: EPDM 15,54x2,62мм. Соответствие FDA, EHEDG, 3-A. Применение: FTL33, FTW23/FTW33 PMP23, PTP33B. Замена присоединения к процессу PTP35.

    • Order code 52024004

      Переходн. M24 Variv.N DN50 PN40,316L,3.1

      M24 внутренняя резьба. Материал: 316L. Сертификат проверки материалов EN10204- 3.1. Уплотнение: EPDM 15,54x2,62мм. Соответствие FDA, EHEDG, 3-A. Применение: FTW23/FTW33, FTL33, PMP23, PTP33B. Замена присоединения к процессу PTP35.

    • Order code 52023996

      Переходник M24 Variv.F DN32 PN40,316L

      M24 внутренняя резьба. Материал: 316L. Уплотнение: EPDM 15,54x2,62мм. Соответствие FDA, EHEDG, 3-A. Применение: FTL33, FTW23/FTW33, PMP23, PTP33B. Замена присоединения к процессу PTP35.

    • Order code 52024003

      Переходник M24 Varivent F DN32,PN40

      Внутренняя резьба M24 Материал: 316L. Уплотнение: EPDM 15,54x2,62 мм Соответствие EHEDG, 3-A Свидетельство о проверке по EN10204-3.1 на материалы. Применение: FTL33, FTW23/FTW33, PMP23, PTP33B. Замена присоединения к процессу PTP35.

    • Order code 52023998

      Переходник M24 DIN11851 DN50, 316L

      M24 внутренняя резьба. Материал: 316L. Уплотнение: EPDM 15,54x2,62мм. Соответствие FDA, EHEDG, 3-A. Применение: FTL33, FTW23/FTW33, PMP23, PTP33B. Замена присоединения к процессу PTP35.

    • Order code 52024005

      Переходник M24 DIN11851 DN50,316L,3.1

      M24 внутренняя резьба. Материал: 316L. Свидетельство о проверке материалов EN10204-3.1. Уплотнение: EPDM 15,54x2,62мм. Соответствие FDA, EHEDG, 3-A. Применение: FTW23/FTW33, FTL33, PMP23, PTP33B. Замена присоединения к процессу PTP35.

    • Order code 52026997

      Переходник M24 SMS 1-1/2", 316L

      M24 внутренняя резьба. Материал: 316L. Уплотнение: EPDM 15,54x2,62мм. Соответствие FDA, EHEDG, 3-A. Применение: FTW23/FTW33, FTL33, PMP23, PTP33B. Замена присоединения к процессу PTP35.

    • Order code 52026999

      Переходник M24 SMS 1-1/2",316L, 3.1

      M24 внутренняя резьба. Материал: 316L. Свидетельство о проверке EN10204-3.1 на материалы. Уплотнение: EPDM 15,54x2,62мм. Соответствие FDA, EHEDG, 3-A. Применение: FTW23/FTW33, FTL33, PMP23, PTP33B. Замена присоединения к процессу PTP35.

    • Order code 52024267

      EPDM упл.кольца для переходника M24

      5x уплотнительное кольцо 15.54x2.62мм FDA, 3A соответств. Применение: PTC31, PTP31/PTP35, PTP33B, PMP23, FTL33, FTW23/FTW33, переходник M24.

    • Order code 52021715

      Соед.гайка DIN11851, F25, нерж.сталь

      Сварной адаптер, монтируемый заподлицо 52001047 и DIN11851 DN25. Применение: FTL20H, FTL33, FTW33.

    • Order code 71258359

      Соединительная гайка DIN11851, F32, 304

      DIN11851 DN32. Применение: FTL20H, FTL33.

    • Order code 71258361

      Соединительная гайка DIN11851, F40, 304

      DIN11851 DN32. Применение: FTL20H, FTL33, FTW33, PMP23, PTP33B.
