Liquiphant FTL33

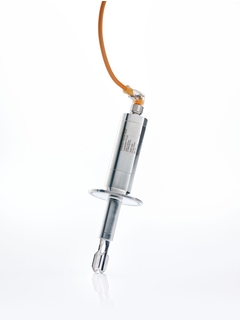

Вибрационный датчик предельного уровня Liquiphant FTL33 ©Endress+Hauser

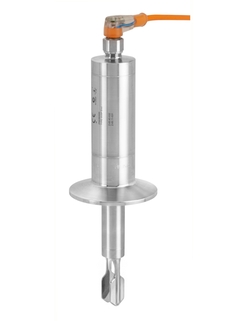

Вибрационный датчик предельного уровня Liquiphant FTL33 ©Endress+Hauser

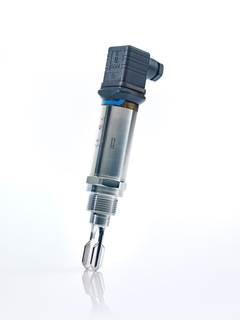

Вибрационный датчик предельного уровня Liquiphant FTL33 ©Endress+Hauser

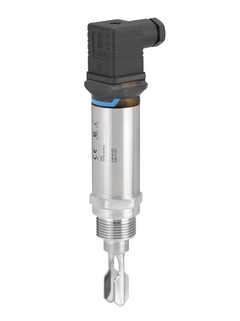

Вибрационный датчик предельного уровня Liquiphant FTL33 ©Endress+Hauser
  • Вибрационный датчик предельного уровня Liquiphant FTL33
  • Вибрационный датчик предельного уровня Liquiphant FTL33
  • Вибрационный датчик предельного уровня Liquiphant FTL33
  • Вибрационный датчик предельного уровня Liquiphant FTL33

Датчик предельного уровня в гигиеническом исполнении с корпусом из нержавеющей стали для пищевой промышленности

Liquiphant FTL33 - вибрационный датчик предельного уровня для жидкостей, разработан специально для применений в пищевой промышленности, используеются для предотвращения переливов и защиты насосов от сухого хода в резервуарах хранения, смесительных сосудах и трубах. IO-Link обеспечивает легкую настройку параметров.
Компактность:
- Самый компактный вибрационный датчик на рынке
Безопасность:
- Непрерывная самодиагностика
- Надежная определение уровня независимо от свойств среды
Эффективность:
- Не требует калибровки и регулировки
- Не требует сложного ввода в эксплуатацию

  • Преимущества

    • Разработан для гигиенических применений, особенно в пищевой промышленности - доступны гигиенические присоединения к процессу и соответствующие сертификаты

    • Возможность очистки CIP и SIP - класс защиты до IP69k

    • Разработан в соответствии с высочайшими...

  • Область применения

    Датчик предельного уровня с компактной конструкцией и корпусом из нержавеющей стали для пищевой промышленности.

    • Присоединение к процессу: Резьба, адаптер M24, DIN11851, Tri-clamp, монтаж заподлицо

    • Температура: -40 ... +150°C

    • Давление: -1 ... +40 бар

    • ...

Характеристики и спецификации

Назад

Details

  • Принцип измерения

    Вибрационные датчики, жидкие продукты

  • Характеристики/Применение

    Датчик предельного уровня
    в пищевой промышленности

  • Питание / Коммуникация

    20...253 В перем./пост. тока, 2-проводное подключение
    10...30 В пост. тока – PNP, 3-проводное подключение

  • Температура окружающей среды

    40°C...70°C

    (-40°F...158°F)

  • Рабочая температура

    -40 °C...150 °C
    (-40 °F...302 °F)

  • Рабочее давление абс. / макс. предел избыточного давления

    Вакуум ... 40 бар
    (Вакуум ... 580 фунт/кв. дюйм)

  • Мин. плотность измеряемого продукта

    >0,7 г/см³
    (опция : >0,5 г/см³)

  • Смачиваемые части

    316L

  • Присоединение к процессу

    Типы резьбы:

    G1/2, G3/4, G1, MNPT1/2, MNPT3/4, MNPT1, R1/2, R3/4, R1

  • Гигиеническое присоединение к процессу

    Установка заподлицо с использованием приварного адаптера
    DIN11851
    Tri-Clamp

  • Связь

    Пер./пост. ток, пост. ток – PNP

  • Сертификаты/Нормативы

    CSA C/US, EAC

  • Сертификаты безопасности

    Защита от переполнения WHG

    Утечка

  • Сертификат по конструкции

    EN 10204-3.1

  • Гигиенические сертификаты

    3A, EHEDG

  • Опции

    Задержка переключения

    Очищено от масла и смазки,

    Измерение характеристик обработки поверхности

Документы / руководства пользователя / программное обеспечение

Аксессуары / Запчасти

Nr
Order code
Specification
  • 57
    • Nr 57 Order code 71194296

      Упл.кольцо G1/2, 21x26, FA, 5 шт.

      Уплотнение DIN7603-A. Применение: присоединение к процессу, FMI51/FTI51, FTI55, FTL31/FTL33, FTW23/FTW33.

    • Nr 57 Order code 71185027

      Упл.кольцо G3/4, 27x32, FA, 5 шт.

      Уплотнение DIN7603-A. Применение: присоединение к процессу, FMI51/FMI52, FTI51/FTI52, FTI55, FTL31/FTL33, FTW23/FTW33, FTL50/FTL50H/FTL51, FTL80/FTL81, FMP50/FMP51/FMP56, FMR62.

    • Nr 57 Order code 52014048

      Упл.кольцо G1, 33x39 FA, 5 шт.

      Уплотнение DIN7603-A. Применение: присоединение к процессу, FMI51/FMI52, FTI51/FTI52, FTI55, FTL31/FTL33, FTW23/FTW33, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, Скользящая муфта G1 316L (52003663), 316L, 3.1 (52011880), AlloyC22, 3.1 (71118691), FTL51, FTL71, FTL81, AlloyC22 (52003664), FTL51, FTL71.

    • Order code

      Weld-in adapter and correspondig sealings

    • Order code 71258357

      Сварной адаптер G3/4, d=29, 316L

      Присоединение к процессу - заподлицо. Для монтажа на трубу. Материал: 316L. Уплотнение: силиконовое уплотнительное кольцо. Соответствие FDA, EHEDG. Применение: FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33.

    • Order code 52028295

      Приварной адаптер G3/4, d=29, 316L, 3.1

      присоединение к процессу - "заподлицо" Для монтажа на трубу. Материал: 316L. Свидетельство о проверке EN10204-3.1 на материалы. Уплотнение: силиконовое уплотнительное кольцо. Соответствие FDA, EHEDG. Применение: FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33.

    • Order code 52028294

      Weld-in adapt. G3/4,d=29,316L,sleeve,3.1

      Flush mount FTL20/FTL20H, FTL31/FTL33, w/o flange. Only weld-in adapter w/o seal and ring. Inspection cert. EN10204-3.1 material (316L wetted parts).

    • Order code 71258355

      Сварной адаптер G3/4 d=50, 316L

      Присоединение к процессу заподлицо. Для монтажа на резервуары. Материал: 316L. Уплотнение: силиконовое уплотнительное кольцо. Соответствие FDA, EHEDG, 3-A. Применение: FTL20/FTL20H, FTL31/FTL33, FTW23, FTW33, FMI51, FTI51, 11371. Применение: TMR35.

    • Order code 52018765

      Сварной адаптер G3/4 d=50, 316L, 3.1

      Подключение к процессу - монтаж заподлицо. Материал: 316L. Свид-во о проверке EN10204-3.1 на материалы. Уплотнение: силиконовое уплотнительное кольцо. Соответствие FDA, EHEDG, 3-A. Применение: FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33, FMI51, FTI51, TMR35.

    • Order code 52028293

      Weld-in adapt. G3/4,d=50,316L,sleeve,3.1

      Flush mount FTL20/FTL20H, FTL31/FTL33, flange. Only weld-in adapter w/o seal and ring. Inspection cert. EN10204-3.1 material (316L wetted parts).

    • Order code 71258358

      Сварной адаптер G1, d=53, 316L

      Присоединение к процессу заподлицо. Материал: 316L. Уплотнение: силиконовое уплот.кольцо. Соответствие FDA, EHEDG, 3-A. Применение: FTL260/FTL20H/FTL330H/FTL330L, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL31/FTL33, FTL80/FTL81, FTW23/FTW33, FMI51/FMI52, FTI51/FTI52, PMP135, PTP35.

    • Order code 71093129

      Сварной адаптер G1, d=53, 316L, 3.1

      Присоединение к процессу заподлицо. Материал: 316L. Свидетельство о проверке EN10204-3.1 на материалы Уплотнение: силиконовое Соответствие FDA, EHEDG, 3-A. Применение: FTL260/FTL20H/FTL330H/FTL330L, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL31/FTL33, FTL80/FTL81, FTW23/FTW33, FMI51/FMI52, FTI51/FTI52, PMP135, PTP35.

    • Order code 52001051

      Приварной адаптер G1, d=60, 316L

      Присоединение к процессу заподлицо. Материал: 316L. Уплотнение: силиконовое уплотнительное кольцо. Соответствие FDA, EHEDG, 3-A. Применение: FTL260/FTL20/FTL20H/FTL330H/FTL330L, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL31/FTL33, FTW23/FTW33, FMI51/FMI52, FTI51/FTI52, PMP135, PMP23, PTP35, PMP51, PTP33B, TM401/TM411, TMR35.

    • Order code 52011896

      Приварной адаптер G1, d=60, 316L, 3.1

      Присоединение к процессу заподлицо. Материал: 316L. Свидетельство о проверке материалов EN10204-3.1. Уплотнение: силиконовое уплот.кольцо. Соответствие FDA, EHEDG, 3-A. Применение: FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL260/FTL20H, FTL31/FTL33, FTL80/FTL81, FTW23/FTW33, FMI51/FMI52, FTI51/52, PMP23, PMP51, PMP135, PTP35, PTP33B, TM401/TM411, TMR35.

    • Order code 52001221

      Сварной адаптер G1, регулируемый, 316L

      Присоединение к процессу заподлицо. Материал: 316L. Для регулировки монтажа Liquiphant. Уплотнение: силиконовая профилированная прокладка. Соответствие FDA, EHEDG, 3-A. Применение: FTL20/FTL20H, FTL330H/330L, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/81.

    • Order code 52011898

      Приварной адаптер G1, регулир.,316L 3.1

      Присоединение к процессу заподлицо. Материал: 316L. Liquiphant - настраиваемый. Свидетельство о проверке материалов EN10204-3.1. Уплотнение: силиконовая профилированная прокладка. Соответствие FDA, EHEDG, 3-A. Применение: FTL20/FTL20H/FTL330H/FTL330L, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL31/FTL33, FTL80/FTL81.

    • Order code 71041381

      Приварной адаптер M24 D65, 316L

      Присоединение к процессу заподлицо. Отверстие: 65мм. Материал: 316L. Уплотнение: EPDM уплотнительное кольцо Соответствие FDA, EHEDG, 3-A. Применение: FMP53, FTL33, FTW23/FTW33, PMP23, PTP33B.

    • Order code 71041383

      Сварной адаптер M24 D65, 316L, 3.1

      присоединение к процессу - монтаж "заподлицо" Отверстие: 65мм. Материал: 316L. Свидетельство о проверке EN10204-3.1 на материалы. Уплотнение: EPDM уплот.кольцо. FDA, EHEDG, 3-A соответствие. Применение: FMP53, FTL33, FTW23/FTW33, PMP23, PTP33B.

    • Order code 52001047

      Приварной адаптер RD52, 316L

      Присоединение к процессу заподлицо. Материал: 316L. Уплотнение: силиконовая профилированная прокладка. Соответствие FDA. Применение: FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL20H, FTL330H/330L, FTL33.

    • Order code 52006909

      Приварной адаптер Rd52, 316L 3.1

      Присоединение к процессу заподлицо. Материал: 316L. Сертификат на материалы EN10204-3.1. Уплотнение: профилированная силиконовая прокладка. Соответствие FDA. Применение: FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL20H/FTL330H/330L, FTL33.

    • Order code 52021717

      Упл.кольцо 14.9x2.7 VMQ, FDA, 5 шт.

      Материал: силикон VMQ 75. Применение: сварной адаптер G3/4, 316L, (71258355) монтаж на резервуар, (71258357) на трубу, заподлицо, FTL31/FTL33, FTW23/FTW33, QMW43, Сварной адаптер G3/4, 316L, 3.1, (52018765) монтаж на резервуар, (52028295) на трубу, заподлицо, FMI51, FTI51, FTL31/FTL33, FTW23/FTW33, QMW43.

    • Order code 71086117

      Упл.кольцо 14.9x2.7 VMQ, FDA, USP, 3 шт.

      Материал: силикон VMQ 80. USP классVI. Применение: Сварной адаптер G3/4, 316L, (71258355) на резервуар, (71258357) на трубу, заподлицо, FTL31/FTL33, FTW23/FTW33, QMW43, Сварной адаптер G3/4, 316L, 3.1, (52018765) на резервуар, (52028295) на трубу, заподлицо, FMI51, FTI51, FTL31/FTL33, FTW23/FTW33, QMW43.

    • Order code 52014472

      Уплот.кольцо 28.17x3.53 VMQ, FDA, 5шт

      Материал: силикон VMQ 70. Применение: приварной адаптер G1, 316L, (52001051) заподлицо, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, приварной адаптер G1, 316L, 3.1, (52011896) заподлицо, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81,QMW43, скользящая муфта FTM21.

    • Order code 71086102

      Упл.кольцо 28,17x3,53 VMQ, FDA, USP, 3шт

      Материал: силикон VMQ. USP класс VI. Применение: Сварной адаптер G1, 316L, (52001051) заподлицо, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Сварной адаптер G1, 316L, 3.1, (52011896) заподлицо, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81,QMW43, скользящая муфта FTM21.

    • Order code 71140668

      Упл.кольцо 28.17x3.53 EPDM, FDA,USP, 3шт

      Материал: EPDM 70. USP Class VI, 3-A. Применение: сварной адаптер G1, 316L, (52001051) заподлицо, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Сварной адаптер G1, 316L, 3.1, (52011896) заподлицо, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81,QMW43, скользящая муфта FTM21.

    • Order code 52014424

      Профильная прокладка 29x36x3.7, FDA, 5шт

      Материал: силикон VMQ. Применение: присоединение к процессу G1 заподлицо, Сварной адаптер G1, 316L, регулируемый (52001221), Сварной адаптер G1, 316L, 3.1, регулируемый (52011898), FTL31/FTL33, FTL80/FTL81, FTL50/FTL50H/FTL51/FTL51H, Сварной адаптер Rd52, 316L, регулируемый, (52001047), 316L, 3.1, регулируемый, (52006909), FTL33, FTL50/FTL50H/FTL51/FTL51H.

    • Order code 71075662

      Проф.прокладка 29x36x3.7, FDA, USP, 5шт.

      Материал: силикон VMQ. USP класс VI, FDA. Применение: присоединение к процессу G1 заподлицо, Сварной адаптер G1, 316L, регулируемый (52001221), Сварной адаптер G1, 316L, 3.1, регулируемый (52011898), FTL31/FTL33, FTL80/FTL81, FTL50/FTL50H/FTL51/FTL51H, Сварной адаптер Rd52, 316L, регулируемый, (52001047), 316L, 3.1, регулируемый, (52006909), FTL33, FTL50/FTL50H/FTL51/FTL51H.

    • Order code 52023997

      Переходник M24 Variv. N DN50 PN40,316L

      M24 внутренняя резьба. Материал: 316L. Уплотнение: EPDM 15,54x2,62мм. Соответствие FDA, EHEDG, 3-A. Применение: FTL33, FTW23/FTW33 PMP23, PTP33B. Замена присоединения к процессу PTP35.

    • Order code 52024004

      Переходн. M24 Variv.N DN50 PN40,316L,3.1

      M24 внутренняя резьба. Материал: 316L. Сертификат проверки материалов EN10204- 3.1. Уплотнение: EPDM 15,54x2,62мм. Соответствие FDA, EHEDG, 3-A. Применение: FTW23/FTW33, FTL33, PMP23, PTP33B. Замена присоединения к процессу PTP35.

    • Order code 52023996

      Переходник M24 Variv.F DN32 PN40,316L

      M24 внутренняя резьба. Материал: 316L. Уплотнение: EPDM 15,54x2,62мм. Соответствие FDA, EHEDG, 3-A. Применение: FTL33, FTW23/FTW33, PMP23, PTP33B. Замена присоединения к процессу PTP35.

    • Order code 52024003

      Переходник M24 Varivent F DN32,PN40

      Внутренняя резьба M24 Материал: 316L. Уплотнение: EPDM 15,54x2,62 мм Соответствие EHEDG, 3-A Свидетельство о проверке по EN10204-3.1 на материалы. Применение: FTL33, FTW23/FTW33, PMP23, PTP33B. Замена присоединения к процессу PTP35.

    • Order code 52023998

      Переходник M24 DIN11851 DN50, 316L

      M24 внутренняя резьба. Материал: 316L. Уплотнение: EPDM 15,54x2,62мм. Соответствие FDA, EHEDG, 3-A. Применение: FTL33, FTW23/FTW33, PMP23, PTP33B. Замена присоединения к процессу PTP35.

    • Order code 52024005

      Переходник M24 DIN11851 DN50,316L,3.1

      M24 внутренняя резьба. Материал: 316L. Свидетельство о проверке материалов EN10204-3.1. Уплотнение: EPDM 15,54x2,62мм. Соответствие FDA, EHEDG, 3-A. Применение: FTW23/FTW33, FTL33, PMP23, PTP33B. Замена присоединения к процессу PTP35.

    • Order code 52026997

      Переходник M24 SMS 1-1/2", 316L

      M24 внутренняя резьба. Материал: 316L. Уплотнение: EPDM 15,54x2,62мм. Соответствие FDA, EHEDG, 3-A. Применение: FTW23/FTW33, FTL33, PMP23, PTP33B. Замена присоединения к процессу PTP35.

    • Order code 52026999

      Переходник M24 SMS 1-1/2",316L, 3.1

      M24 внутренняя резьба. Материал: 316L. Свидетельство о проверке EN10204-3.1 на материалы. Уплотнение: EPDM 15,54x2,62мм. Соответствие FDA, EHEDG, 3-A. Применение: FTW23/FTW33, FTL33, PMP23, PTP33B. Замена присоединения к процессу PTP35.

    • Order code 52024267

      EPDM упл.кольца для переходника M24

      5x уплотнительное кольцо 15.54x2.62мм FDA, 3A соответств. Применение: PTC31, PTP31/PTP35, PTP33B, PMP23, FTL33, FTW23/FTW33, переходник M24.

    • Order code 52021715

      Соед.гайка DIN11851, F25, нерж.сталь

      Сварной адаптер, монтируемый заподлицо 52001047 и DIN11851 DN25. Применение: FTL20H, FTL33, FTW33.

    • Order code 71258359

      Соединительная гайка DIN11851, F32, 304

      DIN11851 DN32. Применение: FTL20H, FTL33.

    • Order code 71258361

      Соединительная гайка DIN11851, F40, 304

      DIN11851 DN32. Применение: FTL20H, FTL33, FTW33, PMP23, PTP33B.
