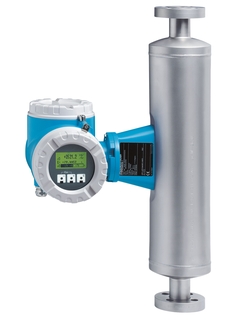

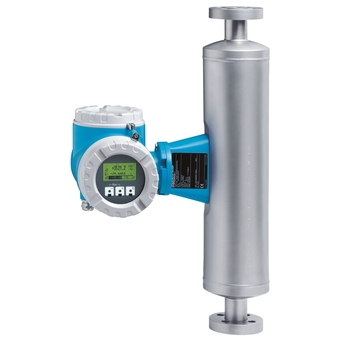

Proline Promass 83I
Кориолисовый расходомер

Proline Promass 83I ©Endress+Hauser

Сочетает возможности измерения вязкости и расхода и расширенную функциональность преобразователя

Расходомер Promass 83I исполнен с прямой измерительной трубкой, что позволяет осуществлять измерения массового расхода, плотности и температуры, а также вязкости в качестве дополнительного параметра. Высочайшая точность измерения расхода жидкостей и газов. Прибор наилучшим образом подходит для тех, кто использует расширенный функционал, как, например функцию дозирования, измерения концентрации или расширенной диагностики.

  • Преимущества

    • Модульная конструкция и удобное меню настройки позволяют повысить эффективность использования расходомера

    • Программные функции дозирования и измерения концентрации, расширяющие область применения расходомера

    • Функция диагностики и резервного копирования...

  • Область применения

    Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.

    • Высокоточное измерение расхода жидкости и газа: нефти, нефтепродуктов, смазочных материалов, топлива, сжиженных газов, чистящих рагентов...

Details

  • Принцип измерения

    Кориолисовые расходомеры

  • Заголовок для изделия

    Сочетает проточное измерение вязкости и расхода с расширенной функциональностью преобразователя. Измерение жидкостей и газов в измерительных задачах, требующих минимальной потери давления и деликатного обращения с жидкостью.

  • Функции датчика

    Энергоэффективность – свободное проходное сечение обеспечивает минимальные потери давления. Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Компактный монтаж – нет необходимости в прямых входных или выходных участках. Легко очищаемая однотрубная система. Технология TMB.

  • Особенности преобразователя

    Качество: программное обеспечение для мониторинга заполнения и дозирования, плотности, очистки электродов, а также расширенной диагностики. Гибкие варианты передачи данных – множество видов связи. Автоматическое извлечение данных для обслуживания. 4х‐строчный дисплей с фоновой подсветкой и сенсорным управлением. Доступно компактное и раздельное исполнение прибора.

  • Диапазон номинальных диаметров

    DN 8...80

  • Смачиваемые материалы

    Измерительная трубка: Титан класс 9
    Присоединение: Титан, класс 2

  • Измеряемые параметры

    Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, эталонная плотность, концентрация, вязкость

  • Макс. погрешность измерения

    Массовый расход (жидкость): ±0,1 %
    Объемный расход (жидкость): ±0,1 %
    Массовый расход (газ): ±0,5 %
    Плотность (жидкость): ±0,0005 г/см³

  • Диапазон измерения

    0...180'000 кг/ч

  • Макс. рабочее давление

    PN 100, класс 600, 63K

  • Диапазон температур продукта

    -50...+150°C

  • Диапазон окружающей температуры

    Стандартное исполнение: –20...+60 °C (–4...+140 °F)
    Опция: -40...+60 °C (-40...+140 °F)

  • Материал корпуса сенсора

    1.4301/1.4307 (304L), коррозионностойкий

  • Материал корпуса преобразователя

    Литой алюминий с порошковым покрытием
    1.4301 (304), листовой
    CF3M (316L), литой

  • Степень защиты

    IP67, защитная оболочка типа 4X. Преобразователь в раздельном исполнении: IP67, защитная оболочка типа 4X

  • Дисплей/Настройка

    4‐строчный сенсорный дисплей с подсветкой (наружное управление)
    Настройка посредством локального дисплея и управляющего ПО

  • Выходные сигналы

    4 модульных выхода:
    0...20 мА (активный)/4...20 мА (активный/пассивный)
    Импульсный/частотный/релейный выход (пассивный)
    Реле

  • Входные сигналы

    2 модульных входа:
    Входной сигнал состояния
    0...20 мА (активный)/4...20 мА (активный/пассивный)

  • Цифровая связь

    HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP

  • Источник питания

    16...62 В пост. тока
    85...260 В пер. тока (45...65 Гц)
    20...55 В пер. тока (45...65 Гц)

  • Сертификаты на взрывозащиту

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • Другие сертификаты и нормативы

    Сертификат 3.1 на материалы, калибровка произведена на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025), NAMUR, SIL
    PED, CRN
    3-A

  • Безопасность изделия

    Маркировка CE, C-tick, EAC

  • Функциональная безопасность

    Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511

  • Метрологические нормативы и сертификаты

    Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/ГОСТ Р МЭК 17025), NAMUR

  • Сертификаты и нормативы по давлению

    PED, CRN

  • Сертификаты на материалы

    Материал 3.1

  • Гигиенические сертификаты и нормативы

    3-A, EHEDG

  • Принцип измерения

    Кориолисовые расходомеры

  • Основные характеристики

    Сбалансированная однотрубная система, функция измерения вязкости


    Конструкция:
    Гигиеническое исполнение, простота очистки, бережное обращение с измеряемым продуктом

  • Диаметр

    DN 8...80

  • Диапазон измерения

    0...180'000 кг/ч
    0... 20'000 cP (вязкость)

  • Рабочая температура

    -50...+150°C

  • Диапазон рабочего давления

    PN 16...100
    CI 150...600
    JIS 10...63K

  • Погрешность измерения

    Массовый расход: +-0.1%
    Объемный расход: +-0.5%
    Вязкость: ± 5% ± 0.5 мПа•с (для Ньютоновских жидкостей)
    Плотность: +- 0.004г/см3

  • Дисплей/Настройки

    4х-строчный с подсветкой
    Сенсорное управление

  • Входные сигналы

    Сигнал состояния
    Токовый вход

  • Выходные сигналы

    0/4...20мА
    Импульсно-частотный (10кГц), активный/паасивный
    Релейный/Сигнал состояния

  • Коммуникация

    HART
    PROFIBUS PA
    Profibus DP
    FOUNDATION Fieldbus

  • Сертификаты на взрывозащиту

    ATEX
    FM
    CSA

  • Степень защиты электроники

    IP 67
    NEMA 4x

  • Характеристики

    МодулиS-DAT, T-DAT, F-Chip.
    Функция мониторинга состояния.
    Меню быстрой настройки Quick Set-up.
    3 Сумматора.
    Измерерние на пульсирующем потоке.
    Расширенные функции диагностики.
    Контроль дозирования.
    Измерение концентрации.

  • Преимущества

    Двойной режим для незавимимого измерения вязкости.

    Высокая вибростойкость.

    Простой и экономичный монтаж.

    Измерение не зависит от физических свойств жидкости.

    Преобразователь Promass 83 с сенсорным управлением: настройка без отрытия корпуса расходомера.

    Пакет ПО может быть обновлен для следующих применений:

    - Контроль дозирования

    - Измерение концентрации

    - Расширенная диагностика

  • Принцип измерения

    Кориолисовые расходомеры

  • Заголовок для изделия

    Сочетает в себе возможности непрерывного измерения вязкости и расхода и расширенные функции преобразователя. Предназначен для измерения жидкостей и газов в условиях, требующих невысоких потерь давления и осторожного обращения с жидкостями.

  • Функции датчика

    Энергоэффективность – свободное проходное сечение обеспечивает минимальные потери давления. Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Компактный монтаж – нет необходимости в прямых входных или выходных участках. Легко очищаемая однотрубная система. Технология TMB.

  • Особенности преобразователя

    Качество: программное обеспечение для мониторинга заполнения и дозирования, плотности, очистки электродов, а также расширенной диагностики. Гибкие варианты передачи данных – множество видов связи. Автоматическое извлечение данных для обслуживания. 4х‐строчный дисплей с фоновой подсветкой и сенсорным управлением. Доступно компактное и раздельное исполнение прибора.

  • Диапазон номинальных диаметров

    DN 8...80

  • Смачиваемые материалы

    Измерительная трубка: Титан класс 9
    Присоединение: Титан, класс 2

  • Измеряемые параметры

    Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, эталонная плотность, концентрация, вязкость

  • Макс. погрешность измерения

    Массовый расход (жидкость): ±0.1 %
    Объемный расход (жидкость): ±0.1 %
    Массовый расход (газ): ±0.5 %
    Плотность (жидкость): ±0.0005 г/см³

  • Диапазон измерения

    0...180'000 кг/ч

  • Макс. рабочее давление

    PN 100, Class 600, 63K

  • Диапазон температур продукта

    -50...+150°C

  • Диапазон окружающей температуры

    Стандартное исполнение: –20...+60 °C (–4...+140 °F)
    Опция: -40...+60 °C (-40...+140 °F)

  • Материал корпуса сенсора

    1.4301/1.4307 (304L), коррозионностойкий

  • Материал корпуса преобразователя

    Литой алюминий с порошковым покрытием
    1.4301 (304), листовой
    CF3M (316L), литой

  • Степень защиты

    IP67, корпус типа 4X. Вынесенный преобразователь: IP67, корпус типа 4X

  • Дисплей/Настройка

    4‐строчный дисплей с подсветкой с сенсорным управлением (управление снаружи)
    Доступна конфигурация через локальный дисплей и специальный инструмент для настройки

  • Выходные сигналы

    4 модульных выхода:
    0‐20 мА (активный)/4‐20 мА (активный/пассивный)
    Импульсный/частотный/дискретный выход (пассивный)
    Реле

  • Входные сигналы

    2 модульных входа:
    Состояние
    0‐20 мА (активный)/4‐20 мА (активный/пассивный)

  • Цифровая связь

    HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP

  • Источник питания

    16...62 В пост. тока
    85...260 В пер. тока (45...65 Гц)
    20...55 В пер. тока (45...65 Гц)

  • Сертификаты на взрывозащиту

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • Другие сертификаты и нормативы

    Сертификат 3.1 на материалы, калибровка произведена на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025), NAMUR, SIL
    PED, CRN
    3-A

  • Безопасность изделия

    Маркировка CE, C-tick, EAC

  • Функциональная безопасность

    Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511

  • Метрологические нормативы и сертификаты

    Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/ГОСТ Р МЭК 17025), NAMUR

  • Сертификаты и нормативы по давлению

    PED, CRN

  • Сертификаты на материалы

    Материал 3.1

  • Гигиенические сертификаты и нормативы

    3-A, EHEDG

  • Принцип измерения

    Кориолисовые расходомеры

  • Заголовок для изделия

    Combines in‐line viscosity and flow measurement with extended transmitter functionality. Measuring liquids and gases in applications requiring low pressure loss and gentle fluid treatment.

  • Функции датчика

    Energy‐saving – full bore design enables minimal pressure loss. Fewer process measuring points – multivariable measurement (flow, density, temperature). Space‐saving installation – no in/outlet run needs. Straight, easy cleanable single‐tube system. TMB technology.

  • Особенности преобразователя

    Quality – software for filling & dosing, density & concentration, advanced diagnostics. Flexible data transfer options – numerous communication types. Automatic recovery of data for servicing. 4‐ line backlit display with touch control. Device in compact or remote version.

  • Диапазон номинальных диаметров

    DN 8 to 80 (⅜ to 3")

  • Смачиваемые материалы

    Measuring tube: Titanium grade 9
    Connection: Titanium grade 2

  • Измеряемые параметры

    Mass flow, density, temperature, volume flow, corrected volume flow, reference density, concentration, viscosity

  • Макс. погрешность измерения

    Mass flow (liquid): ±0.1 %
    Volume flow (liquid): ±0.1 %
    Mass flow (gas): ±0.5 %
    Density (liquid): ±0.0005 g/cm³

  • Диапазон измерения

    0 to 180 000 kg/h (0 to 6600 lb/min)

  • Макс. рабочее давление

    PN 100, Class 600, 63K

  • Диапазон температур продукта

    –50 to +150 °C (–58 to +302 °F)

  • Диапазон окружающей температуры

    Standard: –20 to +60 °C (–4 to +140 °F)
    Option: –40 to +60 °C (–40 to +140 °F)

  • Материал корпуса сенсора

    1.4301/1.4307 (304L), corrosion resistant

  • Материал корпуса преобразователя

    Powder‐coated die‐cast aluminium
    1.4301 (304), sheet
    CF3M (316L), cast

  • Степень защиты

    IP67, type 4X enclosure. Remote transmitter: IP67, type 4X enclosure

  • Дисплей/Настройка

    4‐line backlit display with touch control (operation from outside)
    Configuration via local display and operating tools possible

  • Выходные сигналы

    4 modular outputs:
    0‐20 mA (active)/4‐20 mA (active/passive)
    Pulse/frequency/switch output (passive)
    Relay

  • Входные сигналы

    2 modular inputs:
    Status
    0‐20 mA (active)/4‐20 mA (active/passive)

  • Цифровая связь

    HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP

  • Источник питания

    DC 16 to 62 V
    AC 85 to 260 V (45 to 65 Hz)
    AC 20 to 55 V (45 to 65 Hz)

  • Сертификаты на взрывозащиту

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • Безопасность изделия

    CE, C-tick, EAC marking

  • Функциональная безопасность

    Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511

  • Метрологические нормативы и сертификаты

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR

  • Сертификаты и нормативы по давлению

    PED, CRN

  • Сертификаты на материалы

    3.1 material

  • Гигиенические сертификаты и нормативы

    3-A, EHEDG

  • Принцип измерения

    Кориолисовые расходомеры

  • Характеристики/Область применения

    Сбалансированная однотрубная измерительная система
    Химически стойкие материалы
    Измерение вязкости продукта

  • Температура окружающей среды

    -20...+65°C

  • Рабочая температура

    -50...+150°C

  • Рабочее давление абс.

    PN 16...100
    Cl 150...600
    JIS 10...63K

  • Смычиваемые части

    Титан

  • Выходные сигналы

    4...20мА
    Импульсно-частотный (10кГц)
    Активный/Пассивный
    Релейный/Сигнал состояния

  • Сертификаты/Разерешения

    ATEX
    FM
    CSA
