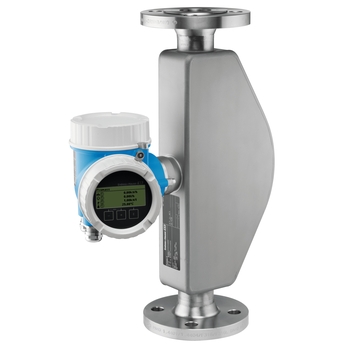

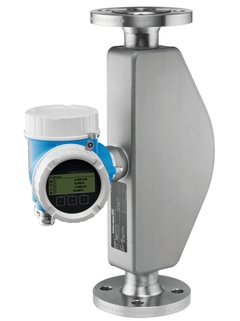

Proline Promass E 200 / 8E2B

Характеристики и спецификации

Назад

Details

  • Принцип измерения

    Кориолисовые расходомеры

  • Заголовок для изделия

    Расходомер с уникальной технологией питания по сигнальной цепи с минимальной стоимостью владения. Точное измерение жидкостей и газов в широком спектре областей стандартного применения.

  • Функции датчика

    Экономичность – многоцелевое устройство; альтернатива объемным расходомерам. Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Компактный монтаж – нет необходимости в прямых входных или выходных участках. Компактный двухтрубный датчик. Температура продукта до +140 °C (+284°F).

  • Особенности преобразователя

    Удобная прокладка кабелей прибора – отдельный клеммный отсек. Безопасная работа - нет необходимости открытия прибора благодаря сенсорному управлению и фоновой подсветке дисплея. Встроенная верификация – технология Heartbeat. Технология питания по сигнальной цепи. Надежный корпус с двумя отсеками.

  • Диапазон номинальных диаметров

    DN 8...50 (⅜...2")

  • Смачиваемые материалы

    Измерительная трубка: 1.4539 (904L)
    Соединение: 1.4404 (316/316L)

  • Измеряемые параметры

    Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, приведенная плотность

  • Макс. погрешность измерения

    Массовый расход (жидкость): ±0,25 %
    Объемный расход (жидкость): ±0,25 %
    Массовый расход (газ): ±0,75 %
    Плотность (жидкость): ±0,0005 г/см³

  • Диапазон измерения

    0...70000 кг/ч (0...2570 фунт/мин)

  • Макс. рабочее давление

    PN 100, класс 600, 63K

  • Диапазон температур продукта

    –40...+140 °C (–40...+284 °F)

  • Диапазон окружающей температуры

    –40...+60 °C (–40...+140 °F)

  • Материал корпуса сенсора

    1.4301 (304), коррозионностойкий

  • Материал корпуса преобразователя

    AlSi10Mg, с покрытием

  • Степень защиты

    IP66/67, защитная оболочка типа 4X

  • Дисплей/Настройка

    4х-строчный
    клавиши управления
    функция создания резервной копии данных

  • Выходные сигналы

    4...20мА
    Импульсно-частотный (1кГц, активный/пассивный)
    Сигнал состояния

  • Входные сигналы

    Нет

  • Цифровая связь

    HART

  • Источник питания

    18...35 В пост. тока (4...20 мА HART с импульсным/частотным/релейным выходом
    или без него)
    18...30 В пост. тока (4...20 мА HART, 4...20 мА)
    9...32 В пост. тока (PROFIBUS PA)

  • Сертификаты на взрывозащиту

    ATEX, IECEx, cCSAus, NEPSI, INMETRO

  • Другие сертификаты и нормативы

    Сертификат на материал 3.1, произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025), NAMUR, SIL, PED, CRN, 3-A

  • Безопасность изделия

    Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511

  • Метрологические нормативы и сертификаты

    Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)

  • Сертификаты и нормативы по давлению

    PED, CRN

  • Сертификаты на материалы

    Материал 3.1

  • Гигиенические сертификаты и нормативы

    3-A

  • Принцип измерения

    Кориолисовые расходомеры

  • Заголовок для изделия

    Расходомер с уникальной технологией питания по сигнальной цепи с минимальной стоимостью владения. Точное измерение жидкостей и газов в широком спектре областей стандартного применения.

  • Функции датчика

    Экономичность – многоцелевое устройство; альтернатива объемным расходомерам. Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Компактный монтаж – нет необходимости в прямых входных или выходных участках. Компактная двухтрубная система. Температура продукта до +140 °C (+284°F).

  • Особенности преобразователя

    Удобная прокладка кабелей прибора – отдельный клеммный отсек. Безопасная работа - нет необходимости открытия прибора благодаря сенсорному управлению и фоновой подсветке дисплея. Встроенная верификация – технология Heartbeat. Технология питания по сигнальной цепи. Надежный корпус с двумя отсеками.

  • Диапазон номинальных диаметров

    DN 8...50 (⅜...2")

  • Смачиваемые материалы

    Измерительная трубка: 1.4539 (904L)
    Соединение: 1.4404 (316/316L)

  • Измеряемые параметры

    Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, приведенная плотность

  • Макс. погрешность измерения

    Массовый расход (жидкость): ±0,25 %
    Объемный расход (жидкость): ±0,25 %
    Массовый расход (газ): ±0,75 %
    Плотность (жидкость): ±0,0005 г/см³

  • Диапазон измерения

    0...70000 кг/ч (0...2570 фунт/мин)

  • Макс. рабочее давление

    PN 100, класс 600, 63K

  • Диапазон температур продукта

    –40...+140 °C (–40...+284 °F)

  • Диапазон окружающей температуры

    –40...+60 °C (–40...+140 °F)

  • Материал корпуса сенсора

    1.4301 (304), коррозионностойкий

  • Материал корпуса преобразователя

    AlSi10Mg, с покрытием, 1.4404 (316L)

  • Степень защиты

    IP66/67, защитная оболочка типа 4X

  • Дисплей/Настройка

    4‐строчный сенсорный дисплей с подсветкой
    (наружное управление)
    Настройка посредством локального дисплея и управляющего ПО
    Доступен выносной дисплей

  • Выходные сигналы

    4...20мА
    Импульсно-частотный (1кГц, активный/пассивный)
    Сигнал состояния

  • Входные сигналы

    Нет

  • Цифровая связь

    HART

  • Источник питания

    18...35 В пост. тока (4...20 мА HART с импульсным/частотным/релейным выходом
    или без него)
    18...30 В пост. тока (4...20 мА HART, 4...20 мА)
    9...32 В пост. тока (PROFIBUS PA)

  • Сертификаты на взрывозащиту

    ATEX, IECEx, cCSAus, NEPSI, INMETRO

  • Безопасность изделия

    Маркировка CE, C-Tick, EAC

  • Функциональная безопасность

    Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511

  • Метрологические нормативы и сертификаты

    Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)

  • Сертификаты и нормативы по давлению

    PED, CRN

  • Гигиенические сертификаты и нормативы

    3-A
