Proline Promag D 400
Электромагнитный расходомер

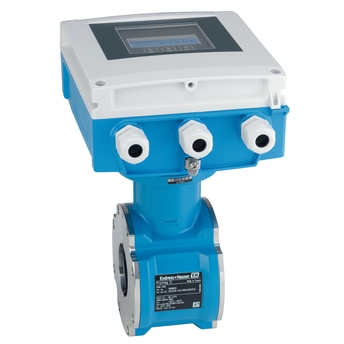

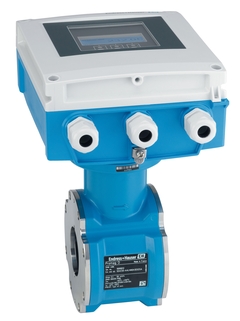

Электромагнитный расходомер - Proline Promag D 400 ©Endress+Hauser

Электромагнитный принцип измерения

Представление веб-сервера Proline

Расходомер в компактном бефланцевом исполнении с современным преобразователем для водоснабжения и водоотведения.

Бесфланцевый расходомер Promag D разработан для базовых применений в водоснабжении и водоотведении в ограниченном пространстве. Инновационная конструкция его корпуса обеспечивает адаптируемое и быстрое центрирование, а также снижение затрат на монтаж. Promag D 400 экономит ваше время и деньги благодаря широкому функционалу преобразователя, специлизированного для измерения расхода воды. Кроме того, технология Heartbeat непрерывно обеспечивает соответствие нормам и безопасность процесса.

  • Преимущества

    • Быстрое и простое центрирование сенсора благодаря инновационной конструкции корпуса

    • Энергосберегающее измерение расхода - благодаря полнопроходной конструкции отсутствует потеря давления

    • Не требует технического обслуживания – нет движущихся частей

    • ...

  • Область применения

    • Двунаправленный принцип измерения, на который практически не влияют такие параметры процесса, как давление, плотность, температура и вязкость

    • Для базовых применений в измерении расхода воды; оптимизирован для ограниченного пространства и пластиковых труб

    ...

Характеристики и спецификации

Назад

Details

  • Принциип измерения

    Электромагнитные расходомеры

  • Заголовок для изделия

    Расходомер в компактном варианте исполнения с плоским присоединением, с современным преобразователем для области водоснабжения и водоотведения. Для работы с водой на базовом уровне; оптимизирован для монтажа в ограниченном пространстве и на пластиковых трубах.

  • Функции датчика

    Быстрое и простое центрирование датчика - инновационная конструкция корпуса датчика. Энергосберегающее измерение расхода – отсутствует потеря давления благодаря полнопроходной конструкции поперечного сечения. Отсутствие потребности в техническом обслуживании ввиду отсутствия подвижных частей. Малое монтажное расстояние и низкий вес. Встроенные заземляющие диски из нержавеющей стали.

  • Особенности преобразователя

    Безопасная работа - нет необходимости открытия прибора благодаря сенсорному управлению и фоновой подсветке дисплея. Быстрая локальная настройка без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер. Встроенная верификация – технология Heartbeat. Корпус преобразователя из долговечного поликарбоната или алюминия. WLAN-подключение.

  • Диапазон номинальных диаметров

    DN 25...100

  • Смачиваемые материалы

    Футеровка: Полиамид
    Электроды: 1.4435 (316L)

  • Измеряемые параметры

    Объемный расход, массовый расход

  • Макс. погрешность измерения

    Объемный расход: ±0,5 % ИЗМ ± 1 мм/с (0,04 дюйм/с)

  • Диапазон измерения

    9...4700 дм³/мин (2,5...1250 гал/мин)

  • Макс. рабочее давление

    PN 16, класс 150, 10K

  • Диапазон температур продукта

    0...+60 °C (+32...+140 °F)

  • Диапазон окружающей температуры

    –20...+60 °C (–4...+140 °F)

  • Материал корпуса сенсора

    AlSi10Mg, с покрытием
    Корпус клеммного отсека сенсора: AlSi10Mg, с покрытием

  • Материал корпуса преобразователя

    Поликарбонат; AlSi10Mg, с покрытием

  • Степень защиты

    IP 67 (NEMA 4x)

  • Дисплей/Настройка

    4х-строчный графический дисплей с подсветкой экрана
    Сенсорное управление

  • Выходные сигналы

    3 выхода:
    0...20 мА/4...20 мА HART (активный)
    Импульсный/частотный/переключающий выход (пассивный)
    Импульсный/частотный выход (пассивный)
    Переключающий выход (пассивный)

  • Входные сигналы

    Входной сигнал состояния

  • Цифровая связь

    HART, PROFIBUS DP, EtherNet/IP, Modbus RS485

  • Источник питания

    100...240 В перем. тока / 24 В перем./пост. тока

  • Сертификаты на взрывозащиту

    cCSAus

  • Безопасность изделия

    Маркировка CE, C-Tick, EAC

  • Метрологические нормативы и сертификаты

    Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025), NAMUR

  • Сертификаты и нормативы по давлению

    CRN

  • Гигиенические сертификаты и нормативы

    ACS, KTW/W270, NSF 61, WRAS BS 6920
